Conector OTL50-3 gris 3xAl/Cu 1,5-50mm² 1000V AC/1500V DC, borne universal MAA3050A10

Conector de riel universal para instalaciones eléctricas profesionales

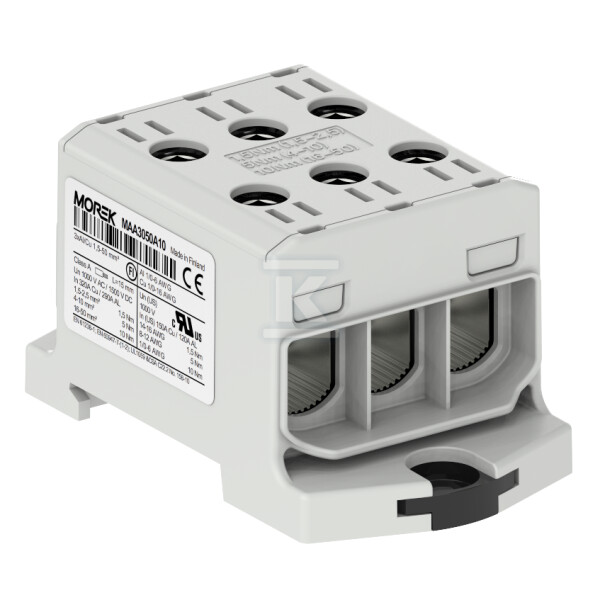

El conector OTL50-3 MOREK es una solución avanzada diseñada para aplicaciones exigentes en energía, industria e instalaciones residenciales y fotovoltaicas. Gracias a su innovadora tecnología de galvanizado, permite la conexión directa de conductores de aluminio y cobre sin necesidad de utilizar adaptadores Cu/Al ni terminales bimetálicos especiales.

Construcción y materiales

La carcasa está fabricada en material termoplástico con la más alta clase de resistencia al fuego V0 según UL94, lo que garantiza la máxima seguridad operativa y resistencia a la propagación del fuego. Las partes conductoras están fabricadas en aluminio galvanizado, lo que garantiza una alta conductividad eléctrica y longevidad en condiciones ambientales difíciles.

Su diseño compacto con dimensiones de 46 × 80 × 41 mm (ancho × profundidad × altura) permite un uso óptimo del espacio en los cuadros eléctricos, asegurando al mismo tiempo un fácil acceso a todos los elementos de montaje.

Parámetros de funcionamiento y compatibilidad

El dispositivo admite un amplio rango de secciones de cable desde 1,5 mm² hasta 50 mm², tanto para conductores sólidos como multifilares. La corriente nominal es de 320 A y la tensión nominal alcanza los 1500 V, lo que lo hace adecuado tanto para instalaciones de baja tensión como de media tensión.

El rango de temperatura de funcionamiento de -25°C a +80°C garantiza la fiabilidad en condiciones ambientales extremas.

Sistema de montaje

El mecanismo de montaje permite la fijación en riel DIN TH-35 mm, acelerando significativamente el proceso de instalación. Alternativamente, también es posible el montaje mediante tornillos, lo que aumenta la flexibilidad de aplicación en diversas configuraciones de cuadros eléctricos.

El número de terminales por nivel es de 6, lo que permite crear sistemas de distribución complejos manteniendo el orden en el cableado.

Conformidad normativa y certificaciones

El conector cumple con los requisitos de las normas EN 60947 y EN 61238, posee la certificación UL1059 y la certificación SGS FI, confirmando los más altos estándares de calidad de producción. La clase de cortocircuito A obtenida significa que puede utilizarse como terminal principal de alimentación en instalaciones expuestas a sobrecargas de corriente y cortocircuitos.

La pasta de contacto especial aplicada durante la etapa de producción proporciona protección al punto de contacto eléctrico contra la oxidación y la corrosión galvánica entre el aluminio y el cobre, haciendo que los terminales OTL estén listos para su uso inmediatamente después de sacarlos del embalaje.
