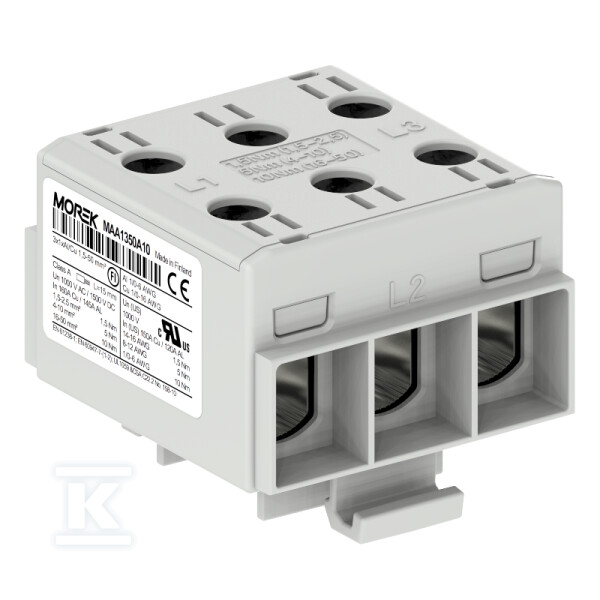

Conector OTL50-3x gris 3x1xAl/Cu 1,5-50mm² 1000V AC/1500V DC, borne universal MAA1350A10

Solución universal para instalaciones Al/Cu

El bloque de bornes OTL50-3x está diseñado para conductores de aluminio y cobre. Gracias a su sistema universal de terminales, permite la conexión segura de conductores monofilares y multifilares con secciones desde 1,5mm² hasta 50mm².

Construcción y materiales

La carcasa fabricada en plástico termoplástico con clase de inflamabilidad V0 (según UL94) garantiza la seguridad contra incendios y la resistencia a la propagación del fuego. Su diseño compacto con dimensiones de 49×49×43 mm permite un uso óptimo del espacio en el cuadro eléctrico.

Cada bloque de bornes está equipado con 6 terminales de tornillo universales dispuestos en un mismo nivel, lo que permite una gestión flexible de las conexiones eléctricas.

Parámetros de funcionamiento y compatibilidad eléctrica

El bloque de bornes funciona de forma estable en un rango de temperaturas de -25°C a +80°C. La tensión nominal de hasta 1000V AC y 1500V DC combinada con una corriente nominal de 160A permite su uso en sistemas de alimentación avanzados e instalaciones fotovoltaicas.

El montaje en riel DIN TH-35 mm acelera significativamente el proceso de instalación.

Seguridad y certificación

El producto ha obtenido la clase de resistencia al cortocircuito A. El bloque de bornes cumple con los requisitos de las normas EN 60947 y EN 61238, y posee las certificaciones UL 1059 y SGS FI, lo que confirma su alta calidad y conformidad con los estándares internacionales de seguridad eléctrica.

Aplicaciones prácticas

La versatilidad de la tecnología Al/Cu hace que el producto tenga una amplia aplicación en la distribución de potencia de alimentaciones principales y en instalaciones fotovoltaicas donde se requieren altas tensiones continuas.
