Conector OTL95-2 gris 2xAl/Cu 6-95mm² 1000V AC/1500V DC, terminal universal MAA2095A10

Conector de riel universal para cables Al/Cu - fiabilidad en cada instalación

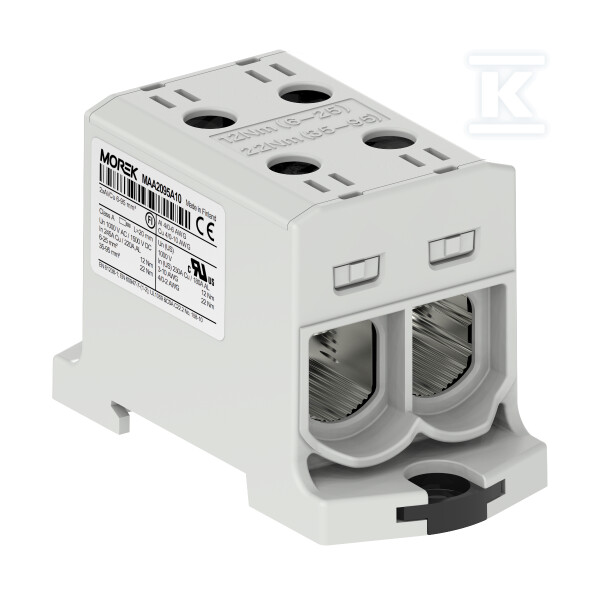

El conector OTL95-2 es una solución profesional diseñada para instaladores que trabajan con cables de aluminio y cobre. Gracias a su sistema universal de terminales, permite la conexión segura de diferentes tipos de cables sin necesidad de utilizar adaptadores adicionales o terminales bimetálicos especiales.

Construcción y materiales de alta calidad

La carcasa del conector está fabricada con plástico termoplástico de clase de inflamabilidad V0 según las normas UL94, lo que garantiza una alta seguridad operativa en condiciones ambientales difíciles. La tecnología especial de galvanizado de los elementos conductores garantiza una conexión duradera entre el aluminio y el cobre, eliminando los problemas de corrosión electroquímica típicos de las conexiones directas Al-Cu.

El mecanismo de montaje ClickSet™ permite un fijado instantáneo en el riel DIN TH-35 mm, acelerando significativamente el proceso de instalación. Alternativamente, también es posible el montaje mediante tornillos, lo que aumenta la flexibilidad de aplicación en diferentes tipos de cuadros eléctricos.

Parámetros de funcionamiento y compatibilidad

El dispositivo admite cables monohilo con secciones de 6 a 95 mm² y cables flexibles de 6 a 70 mm² (tanto con como sin terminales de punta). La tensión nominal es de 1000V AC y 1500V DC, lo que lo hace adecuado tanto para instalaciones de baja tensión como de media tensión.

La corriente nominal varía según el material del cable: para el cobre es de aproximadamente 245A, mientras que para el aluminio es de aproximadamente 220A. El par de apriete se ajusta automáticamente a la sección del cable: para cables más delgados (6-25 mm²) es de 12 Nm, y para cables más gruesos (35-95 mm²) aumenta a 22 Nm.

Seguridad y certificaciones

El conector ha superado rigurosas pruebas mecánicas, de carga y de cortocircuito, obteniendo la clase de cortocircuito A. Esto significa que puede utilizarse como terminal de alimentación principal en instalaciones expuestas a sobrecargas de corriente y cortocircuitos. El producto cumple con los requisitos de las normas EN 60947 y EN 61238, y cuenta con las certificaciones UL 1059 y SGS FI.

La carcasa proporciona un grado de protección IP20, protegiendo contra el contacto con partes bajo tensión. El rango de temperatura de funcionamiento de -25°C a +80°C permite su uso tanto en interiores como al aire libre, manteniendo la protección adecuada contra las condiciones atmosféricas.

Aplicaciones prácticas

Especialmente recomendado para instalaciones fotovoltaicas donde se requiere una conexión segura de diferentes tipos de cables y altos parámetros eléctricos. En cuadros de potencia de alimentaciones principales, garantiza conexiones estables ante grandes cargas de corriente.

Los niveles internos están conectados galvánicamente de fábrica, lo que simplifica el cableado de instalaciones multicanal. Los cuatro orificios en cada nivel permiten una configuración flexible de las conexiones, desde derivaciones simples hasta sistemas de distribución complejos en redes energéticas.
