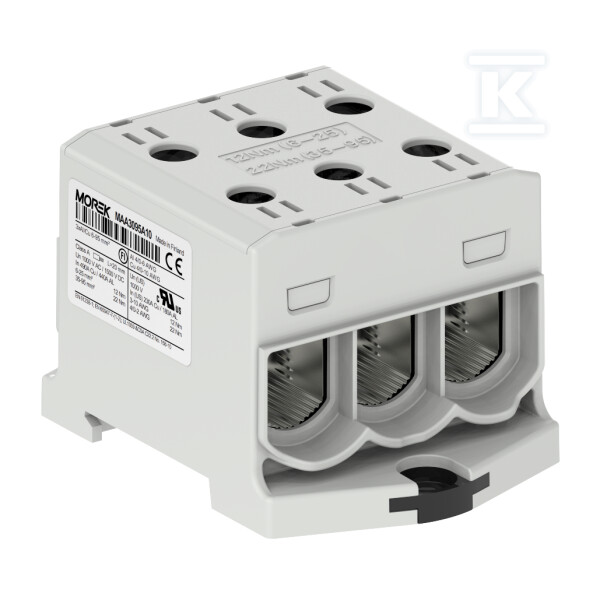

Conector OTL95-3 gris 3xAl/Cu 6-95mm² 1000V AC/1500V DC, terminal universal MAA3095A10

Conector de riel universal para cables Al/Cu

El conector OTL95-3 es un modelo para secciones de cable de 6-95mm² que ofrece conexiones fiables con una tensión de hasta 1000V AC y 1500V DC.

Construcción y materiales que garantizan la seguridad operativa

La carcasa fabricada en plástico termoplástico garantiza la resistencia a las condiciones ambientales y una temperatura de funcionamiento en el rango de -25°C a +80°C. La tecnología especial de galvanizado de los elementos conductores permite la conexión directa de cables de aluminio y cobre sin necesidad de utilizar adaptadores Cu/Al o terminales bimetálicos.

Cada conector viene equipado de fábrica con pasta de contacto, lo que elimina el riesgo de errores de montaje y acelera el proceso de instalación. El par de apriete es visible en la tapa del conector, lo que facilita el control de calidad de la conexión durante el montaje.

Parámetros eléctricos y compatibilidad

La corriente nominal de 490A y la tensión nominal de hasta 1500V convierten a este conector en la elección ideal para aplicaciones que requieren una alta capacidad de corriente. La construcción admite diversos tipos de cables: cables flexibles sin terminal de puntera (6-70mm²), cables flexibles con terminal de puntera (6-70mm²) y multiconductores (6-95mm²).

El dispositivo tiene un ancho de 59mm, una profundidad de 84mm y una altura de 51mm, lo que permite la instalación en un riel DIN TH-35mm estándar. El mecanismo ClickSet™ permite un fijado rápido, mientras que también es posible el montaje mediante tornillos para una mayor flexibilidad.

Conformidad normativa y certificación

El conector cumple con los requisitos de las normas EN 60947 y EN 61238, contando con las certificaciones UL y SGS FI que confirman la más alta calidad de fabricación. La clase de cortocircuito A significa que puede utilizarse como terminales de alimentación principales en instalaciones expuestas a sobrecargas de corriente y cortocircuitos.

El producto ha superado rigurosas pruebas mecánicas, de carga y de cortocircuito, lo que garantiza la fiabilidad en condiciones de explotación difíciles. El grado de protección IP20 proporciona una protección básica contra el contacto con partes bajo tensión.

Aplicación práctica en diversas industrias

La versatilidad de este conector es especialmente útil en la distribución de potencia, instalaciones fotovoltaicas y aplicaciones energéticas donde se requiere una alta fiabilidad de las conexiones eléctricas. Disponible en color gris, se integra perfectamente en la estética de los cuadros eléctricos modernos.

El número de niveles es uno con seis puntos de conexión por nivel, lo que permite una configuración flexible de la instalación eléctrica según las necesidades individuales del proyecto.
