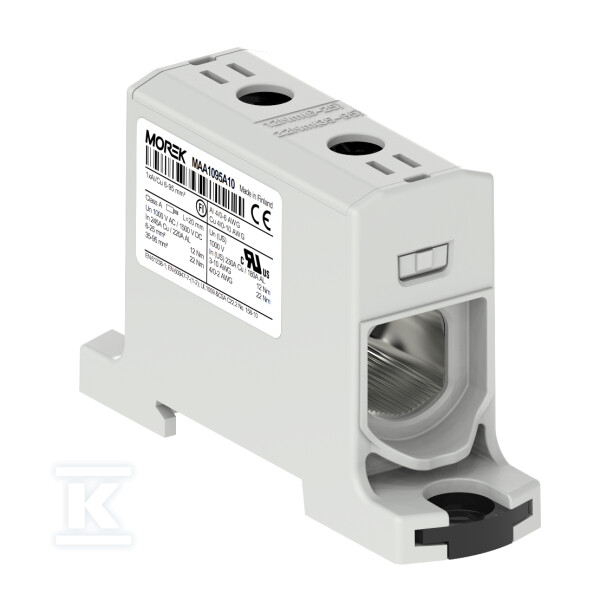

Conector OTL95 gris 1xAl/Cu 6-95mm² 1000V AC/1500V DC, terminal universal MAA1095A10

Solución universal para instalaciones Al/Cu

La borna OTL95 gris es un terminal universal profesional diseñado para manejar cables de aluminio y cobre en un amplio rango de secciones de 6 a 95mm². Gracias a una tecnología especial de galvanizado, el producto permite la conexión directa de cables Al/Cu sin necesidad de utilizar adaptadores adicionales o terminales bimetálicos especiales.

Construcción y materiales

La carcasa de la borna está fabricada con material termoplástico con clase de inflamabilidad UL94 V0. El producto cuenta con niveles internos puenteados, lo que se traduce en una mayor estabilidad eléctrica de la conexión.

Las dimensiones del dispositivo son 25mm de ancho, 51mm de alto y 84mm de profundidad, lo que lo convierte en una solución compacta para cuadros eléctricos con espacio limitado. El terminal opera en un rango de temperaturas de -25°C a +80°C, manteniendo su plena funcionalidad en condiciones ambientales extremas.

Parámetros eléctricos y rendimiento

La borna OTL95 ofrece altos parámetros eléctricos: tensión nominal hasta 1000V CA y 1500V CC y corriente nominal In de 245A. Estos parámetros la convierten en la opción ideal tanto para instalaciones de baja tensión como de media tensión.

El producto ha superado rigurosas pruebas mecánicas, de carga y de cortocircuito, obteniendo la clase de cortocircuito A. Esto significa que la borna puede utilizarse como terminal de alimentación principal en instalaciones expuestas a sobrecargas de corriente y cortocircuitos.

Sistema de montaje ClickSet™

El mecanismo de montaje ClickSet™ permite la fijación instantánea de la borna en la barra DIN TH-35 mm estándar. Esta solución acelera significativamente el proceso de instalación y minimiza el riesgo de errores de montaje. Un método de montaje alternativo es el uso de tornillos, lo que aumenta la flexibilidad de aplicación.

El par de apriete es visible en la cubierta de la borna, lo que facilita el control del par de presión correcto durante la instalación.

Listo para usar y pasta de contacto

Cada borna OTL95 viene con pasta de contacto aplicada de fábrica, lo que significa que está lista para su uso inmediatamente después de ser extraída del embalaje. La pasta de contacto garantiza una estabilidad duradera de la conexión Al/Cu, protegiendo contra la corrosión galvánica y manteniendo una baja resistencia de contacto durante la operación.

Cumplimiento normativo y certificaciones

La borna OTL95 cumple con los requisitos de las normas EN 60947 y EN 61238, confirmando su alta calidad y seguridad de uso. El producto cuenta con las certificaciones UL 1059 y SGS FI, lo que confirma su conformidad con los estándares internacionales de calidad.

El grado de protección IP es IP20, garantizando una protección básica contra el contacto con partes bajo tensión y contra el acceso a cuerpos sólidos mayores de 12mm.

Versiones de color

El producto está disponible en diferentes versiones de color (gris, azul, amarillo-verde, rojo, negro), lo que permite una fácil organización de la instalación eléctrica según la función o los estándares del sector.
