Conector para barras colectoras 1,5‑16mm2, 1000V AC/DC, 180A, para barra de CU 5mm MAE0165E15

Bornero para barras colectoras MAE0165E15

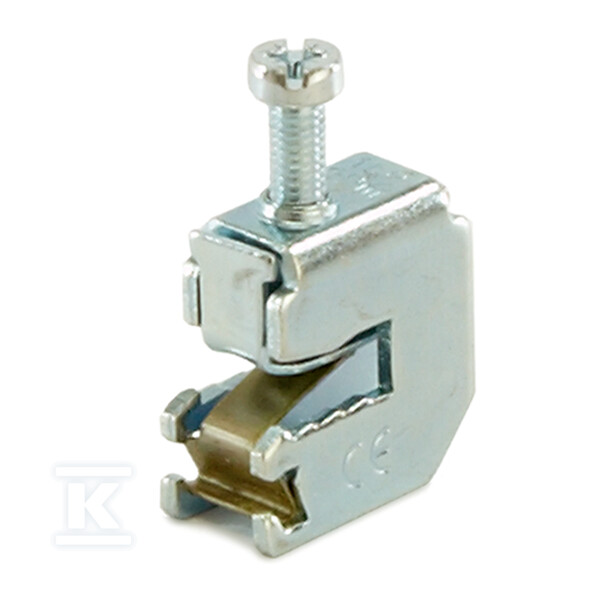

El bornero para barras colectoras MAE0165E15 es un elemento de conexión diseñado para su montaje en barras colectoras de cobre de 5mm de espesor. El producto permite la conexión de conductores con una sección de 1,5‑16mm², con una corriente máxima de 180A y un voltaje de 1000V AC/DC.

Construcción y materiales

El cuerpo del bornero está fabricado en acero de clase 11, caracterizado por su alta resistencia mecánica. Todos los componentes de acero han sido sometidos a un proceso de galvanizado en zinc, lo que garantiza protección contra la corrosión. El resorte de presión está fabricado en acero inoxidable, asegurando una sujeción estable del conductor durante toda su vida útil.

El ancho del bornero es de 12mm, lo que permite su instalación en cuadros eléctricos con espacio limitado. La cabeza hexagonal del tornillo permite su apriete mediante una llave hexagonal estándar o un destornillador de estrella Pz2.

Aplicación y compatibilidad

El bornero MAE0165E15 está diseñado para barras planas fabricadas en cobre. El producto permite la conexión de conductores redondos con una sección de 1,5mm² a 16mm².

Según los datos técnicos del fabricante, la serie MAE-E permite la fijación de conductores de hasta 185mm², dependiendo del tipo de bornero, así como de barras flexibles Moflex hasta una dimensión de 10x20mm.

Parámetros de funcionamiento y seguridad

El producto ha sido diseñado para operar con un voltaje de hasta 1000V AC/DC, lo que lo hace adecuado para instalaciones eléctricas estándar. La corriente máxima de trabajo es de 180A, permitiendo alimentar circuitos de gran potencia.

El par de apriete del tornillo es de 3Nm, lo que garantiza una sujeción óptima del conductor sin riesgo de dañarlo. El par de apriete visible facilita una regulación precisa de la fuerza de presión.

Ventajas de instalación

La instalación del bornero no requiere herramientas complejas ni conocimientos especializados; el montaje en la barra se realiza mediante una llave hexagonal estándar. La construcción permite una conexión y desconexión sencilla de los conductores durante trabajos de mantenimiento o modernización.

Según los datos del fabricante, la cabeza hexagonal (excepto en el modelo MAE16E) permite el apriete de los tornillos mediante una llave hexagonal con punta ranurada o un destornillador de estrella.
