Conector de 8 polos ZGZP80-8 BE 2616321

Puente de peine para relés de interfaz Push-in

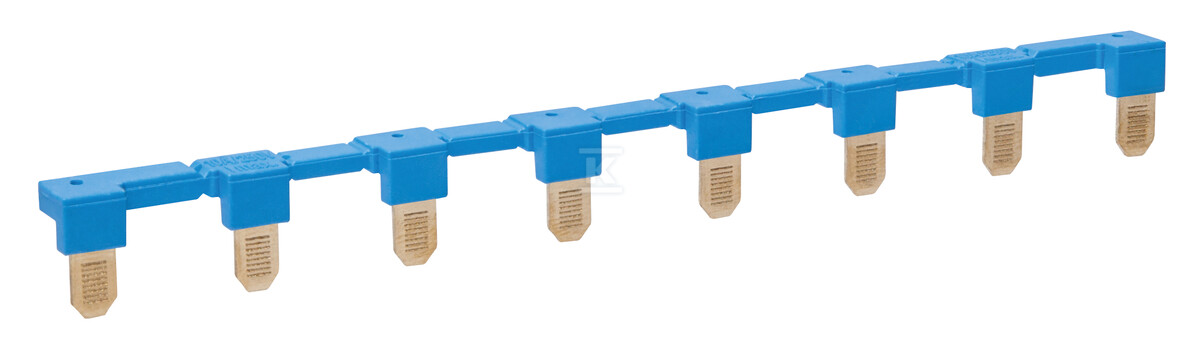

El puente de peine ZGZP80-8 BE es un conector especializado de 8 polos en color azul, diseñado específicamente para sistemas modernos de automatización industrial. Este elemento constituye un componente clave en la tecnología push-in, permitiendo una gestión eficiente de la alimentación de las bobinas de los relés de interfaz de las series PI84, PI85, PI84P y PI85P.

Parámetros técnicos y capacidades de puenteado

El conector proporciona una capacidad de carga máxima de 10 A a una tensión de 250 V AC, lo que garantiza un funcionamiento seguro en aplicaciones industriales típicas. El diseño permite el puenteado de señales de entrada comunes a través de los terminales de bobina A1 o A2, así como el uso simultáneo de ambos potenciales (A1 y A2) para una máxima flexibilidad de configuración.

El sistema permite la conexión de un máximo de 8 zócalos o relés simultáneamente, lo que reduce significativamente la cantidad de cableado requerido. La tecnología push-in elimina la necesidad de utilizar herramientas durante el montaje: los cables se instalan simplemente presionándolos en los terminales, y su extracción se realiza mediante un botón de liberación.

Beneficios de instalación y aplicación práctica

Gracias al puente de peine ZGZP80-8 BE, los instaladores obtienen una simplificación significativa del proceso de cableado. En lugar de llevar una alimentación individual a cada relé, basta con una única conexión principal distribuida por el conector a los 8 canales. Esta solución ahorra espacio en el carril DIN y reduce la cantidad de cables necesarios.

El sistema es especialmente eficaz en entornos con espacio limitado y donde la velocidad de instalación y la facilidad de diagnóstico son cruciales. El puente permite crear configuraciones redundantes mediante conexiones en paralelo de las salidas de los zócalos y el puenteado libre de potenciales de alimentación comunes en cualquier aplicación.

El color azul del elemento facilita la identificación de funciones en instalaciones complejas, y su construcción, realizada conforme a los estándares de clase de inflamabilidad V-0, garantiza la resistencia a altas temperaturas y una estabilidad eléctrica a largo plazo.
