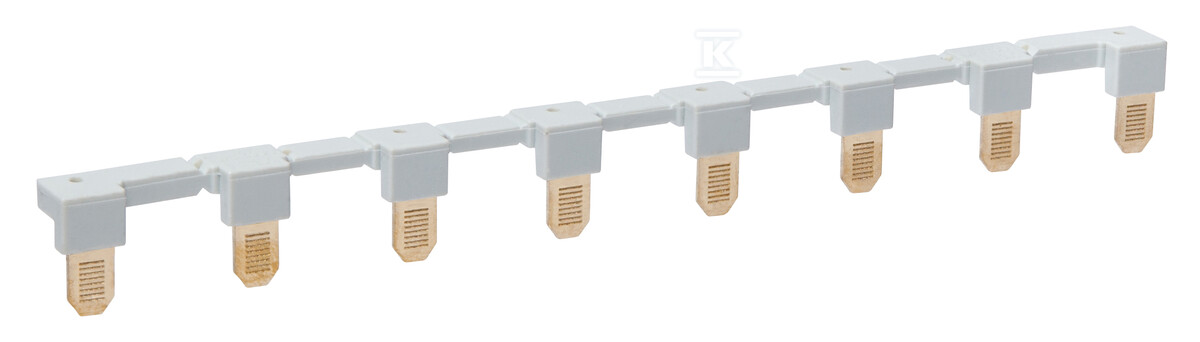

Conector de 8 polos ZGZP80-8 GY 2616318

Puente de peine Push-in para relés de interfaz

El conector de peine ZGZP80-8 GY es un elemento del sistema Push-in de RELPOL, dedicado a los relés de interfaz PI84, PI85, PI84P, PI85P. Este puente de peine gris permite la gestión de la alimentación de las bobinas en aplicaciones industriales.

Construcción y parámetros técnicos

El puente de peine está fabricado con materiales aislantes. Su diseño permite el puenteado de señales de entrada comunes a través de los terminales de la bobina A1 o A2, y también permite la conexión simultánea de ambos potenciales para una mayor flexibilidad de aplicación.

Parámetros eléctricos: la corriente máxima admisible es de 10 A a una tensión de 250 V AC. El conector permite la conexión de un máximo de 8 zócalos o relés, lo que reduce la cantidad de cableado necesario para alimentar todo el conjunto.

El puente puede acortarse simplemente rompiendo los segmentos sobrantes.

Beneficios de instalación y aplicación práctica

En la práctica, el puente de peine ZGZP80-8 GY elimina la necesidad de cablear individualmente cada relé. En lugar de ocho cables de alimentación separados, basta con un solo puente conectado a una fuente de alimentación común.

En entornos con espacio de montaje limitado, el ahorro de espacio en el carril DIN de 35 mm (conforme a la norma PN-EN 60715) se traduce en una disposición más compacta de todo el conjunto de control. Además, la estandarización de las conexiones facilita el mantenimiento y la ampliación de las instalaciones existentes.

El sistema Push-in elimina la necesidad de utilizar herramientas durante el montaje: todas las conexiones se realizan simplemente insertando el conductor en el terminal correspondiente.
