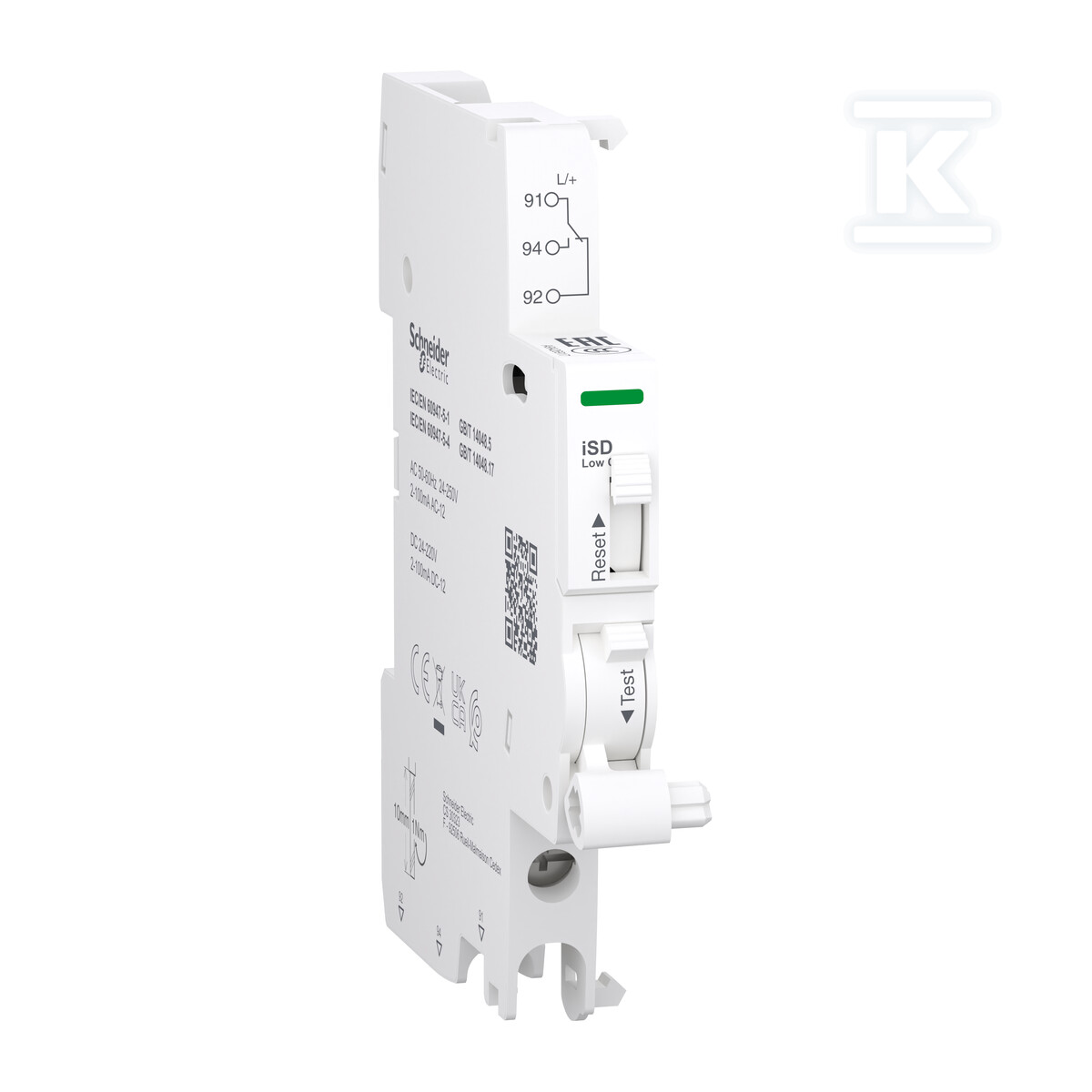

Contacto de señalización, Acti9, iSD 2-100 mA, 1CO, para circuitos de baja corriente, conexión inferior A9A26917

Indicador de estado funcional para sistemas Acti9

El contacto de señalización modular de la serie Acti9, identificado como iSD, desempeña un papel fundamental en la monitorización remota del estado de los dispositivos de protección, tales como interruptores diferenciales o magnetotérmicos. Su función principal es transmitir la señal de disparo del dispositivo a un controlador o a un sistema de automatización de edificios, lo que permite localizar rápidamente la causa de una avería sin necesidad de una visita física al cuadro eléctrico. El dispositivo se caracteriza por su aplicación universal en circuitos de baja corriente, soportando corrientes en un rango de 2 mA a 100 mA con tensiones AC/DC. Gracias a esto, es un elemento ideal para la integración con sistemas PLC e instalaciones modernas en edificios comerciales, industriales o infraestructuras críticas.

Aplicación y compatibilidad en instalaciones

Este contacto está diseñado para montarse directamente en el carril DIN junto al dispositivo de protección principal, ocupando apenas 0,5 módulos de ancho (9 mm). Esta construcción compacta permite una fácil ampliación de los cuadros eléctricos existentes sin necesidad de sustituir todo el sistema por uno más ancho. El dispositivo es compatible con una amplia gama de productos Schneider Electric de la serie Acti9, incluyendo los interruptores iC60, iID, iC40 y los módulos iSW-NA. En la práctica, esto significa que el instalador puede añadir fácilmente la función de señalización remota a una protección contra contactos indirectos o contra sobrecorrientes ya existente.

Un aspecto clave para el proyectista y el instalador es la posibilidad de realizar la conexión desde la parte inferior del dispositivo. Esta solución facilita el cableado en cuadros con espacio limitado y garantiza una disposición de cables estética y ordenada. El contacto dispone de un contacto conmutador (1 C/O), lo que ofrece flexibilidad en la configuración del circuito de señalización: puede utilizarse tanto para informar del estado "disparado" como de "protegido".

Condiciones de funcionamiento y detalles de montaje

El dispositivo ha sido diseñado para un funcionamiento fiable en diversas condiciones ambientales. La tensión nominal de aislamiento es de 500 V, y la resistencia a impulsos (Uimp) alcanza el nivel de 4 kV, lo que garantiza la seguridad incluso ante picos repentinos de tensión en la red. El rango de temperaturas de funcionamiento abarca valores desde -25°C hasta +70°C, lo que lo hace adecuado no solo para salas controladas, sino también para zonas con condiciones térmicas más difíciles. El grado de protección IP20 protege contra el contacto con partes peligrosas bajo tensión y contra la entrada de cuerpos sólidos mayores de 12 mm.

En cuanto al montaje, el contacto admite conductores de cobre con secciones desde 1 mm² hasta 4 mm² (rígidos) y desde 0,5 mm² hasta 2,5 mm² (flexibles), lo que otorga gran libertad en la elección del tipo de cableado. El par de apriete de los terminales es de 1 N·m para el destornillador PZ1. Todo el conjunto está fabricado en color blanco (RAL 9003), lo que asegura la coherencia visual con el resto de los accesorios Acti9. El producto cumple con las estrictas normas EN/IEC 60947-5-1 y EN/IEC 60947-5-4 y posee las certificaciones CE y UKCA.

Cabe destacar que, gracias al uso de un único contacto conmutador tipo C/O, el dispositivo ofrece flexibilidad en el control de los circuitos de señalización. El funcionamiento se realiza en un amplio rango de tensión, tanto en corriente alterna (AC) de 24 a 250 V, como en corriente continua (DC) de 24 a 220 V, con una corriente de control situada entre 2 y 100 mA. Su ancho compacto de solo 9 mm (medio módulo) permite un uso eficiente del espacio en el cuadro eléctrico durante el montaje en el carril DIN. La seguridad de uso está garantizada por condiciones ambientales que permiten trabajar en temperaturas de -25°C a +70°C con un grado de protección IP20. Para la conexión, se dispone de terminales de tornillo que aceptan tanto conductores rígidos (1–4 mm²) como flexibles (0,5–2,5 mm²).
