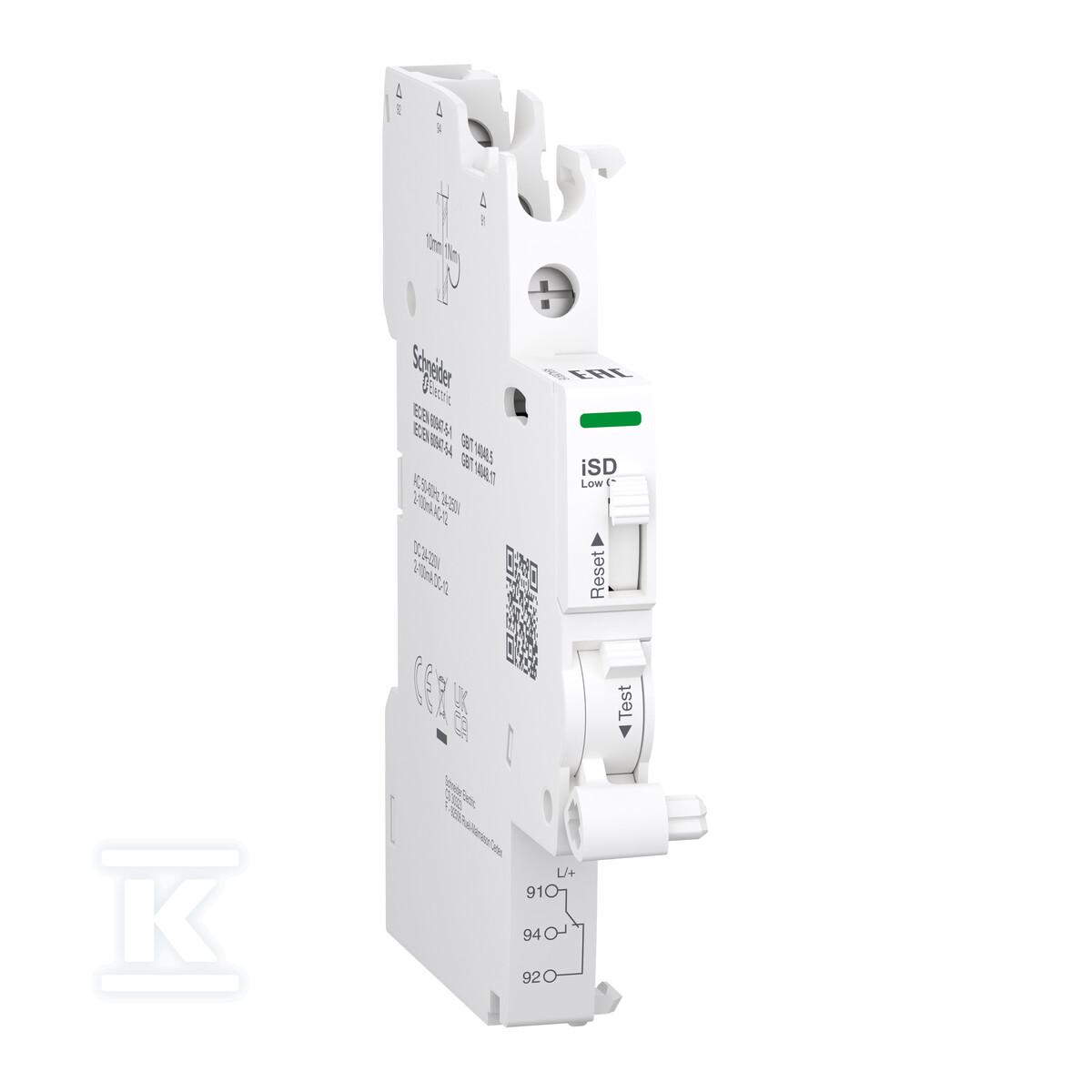

Contacto de señalización, Acti9, iSD 2-100 mA, 1CO, para circuitos de baja corriente, conexión superior A9A26916

Señalización funcional del estado en sistemas Acti9

El contacto de señalización modular de la serie Acti9, identificado como iSD, desempeña un papel clave en la monitorización del estado de los dispositivos de protección, tales como interruptores magnetotérmicos o diferenciales. Su función principal es la notificación remota del disparo del dispositivo, lo que permite localizar rápidamente una avería en la instalación sin necesidad de una visita física al cuadro eléctrico. El dispositivo cuenta con un contacto conmutador (1 CO), que reacciona a corrientes en un rango de 2 mA a 100 mA, lo que lo convierte en un elemento versátil para circuitos de control y señalización de bajo consumo. Gracias a esta solución, el instalador puede integrar fácilmente un sistema de alarma o BMS con la infraestructura eléctrica existente, y el usuario final obtiene la seguridad de que cada desconexión no planificada será registrada y notificada.

Aplicación y flexibilidad de montaje

El dispositivo está diseñado para el montaje directo en carril DIN junto a interruptores Schneider Electric, ocupando apenas 0.5 módulos de ancho (9 mm). Este diseño tan compacto permite mantener el orden en los cuadros eléctricos, incluso en instalaciones extensas en edificios comerciales, centros de datos o instalaciones de infraestructura crítica. El contacto es compatible con dispositivos con una corriente principal máxima de hasta 63 A y puede conectarse a circuitos con una tensión nominal de 240 V AC/DC.

La conexión de los cables se realiza mediante terminales de tornillo situados en la parte superior del módulo, lo que facilita el trabajo en cuadros con una alta densidad de componentes. El sistema de terminales admite diferentes tipos de cables de cobre:

• Cables rígidos: sección de 1 mm² a 4 mm² (individual) o dos cables de 2,5 mm².
• Cables flexibles: sección de 0,5 mm² a 2,5 mm² (individual) o dos cables de 1,5 mm² con terminales.

Es importante tener en cuenta el par de apriete adecuado de los tornillos, que es de 1 N·m para un destornillador PZ1; este es un parámetro esencial para la durabilidad de la conexión eléctrica y la seguridad operativa del dispositivo a largo plazo.

Conformidad con las normas y condiciones de trabajo

El contacto de señalización ha sido diseñado de acuerdo con las estrictas normas industriales EN/IEC 60947-5-1 y EN/IEC 60947-5-4, lo que garantiza su fiabilidad en entornos industriales e instalaciones exigentes. El dispositivo se caracteriza por un alto grado de resistencia a sobretensiones (la tensión de impulso Uimp es de 4 kV) y un aislamiento resistente a tensiones de hasta 500 V. El grado de protección IP20 protege contra el contacto accidental con partes peligrosas con los dedos, y al mismo tiempo requiere el montaje en envolventes de cuadro protegidas.

Gracias al amplio rango de temperaturas de funcionamiento (de -25°C a +70°C) y de almacenamiento (hasta +85°C), el módulo es eficaz no solo en oficinas climatizadas, sino también en naves de producción o armarios de control exteriores, siempre que se cuente con la protección adecuada contra la luz solar directa y las precipitaciones. El indicador mecánico local en el cuerpo facilita además un diagnóstico rápido del estado del dispositivo durante las revisiones periódicas sin necesidad de utilizar instrumentos de medición adicionales.
