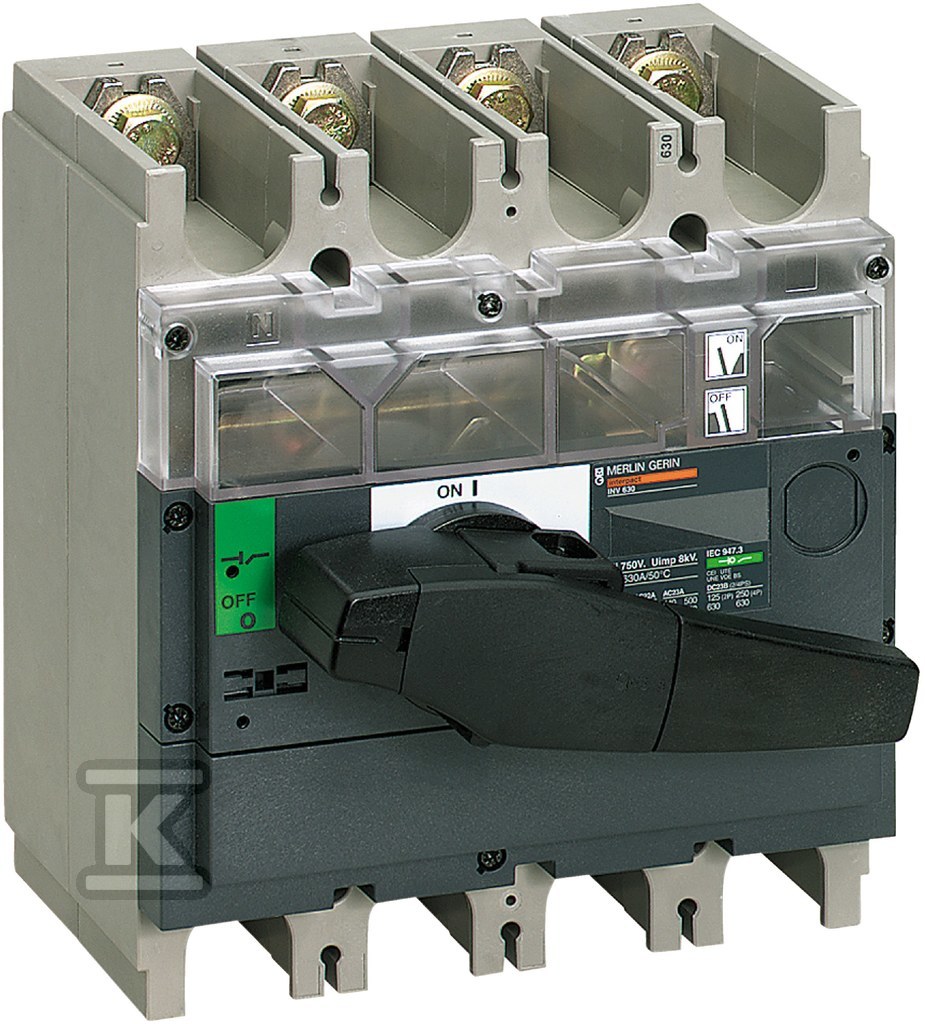

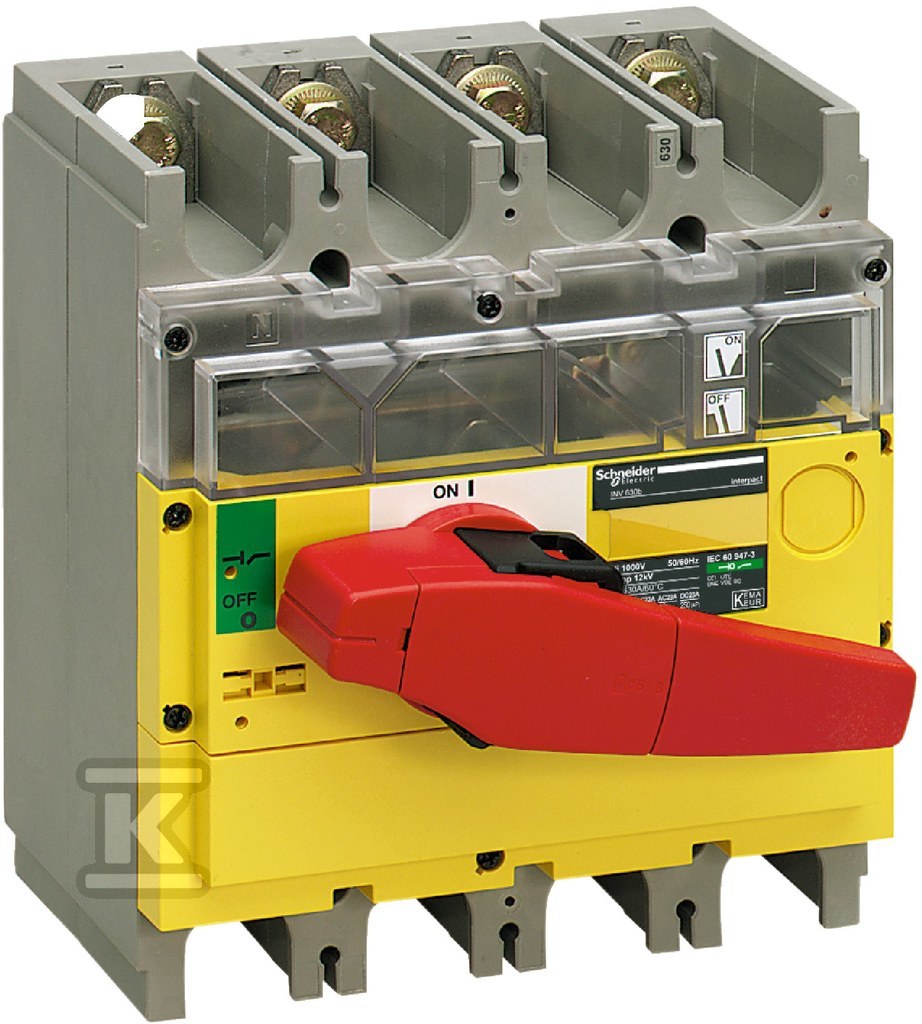

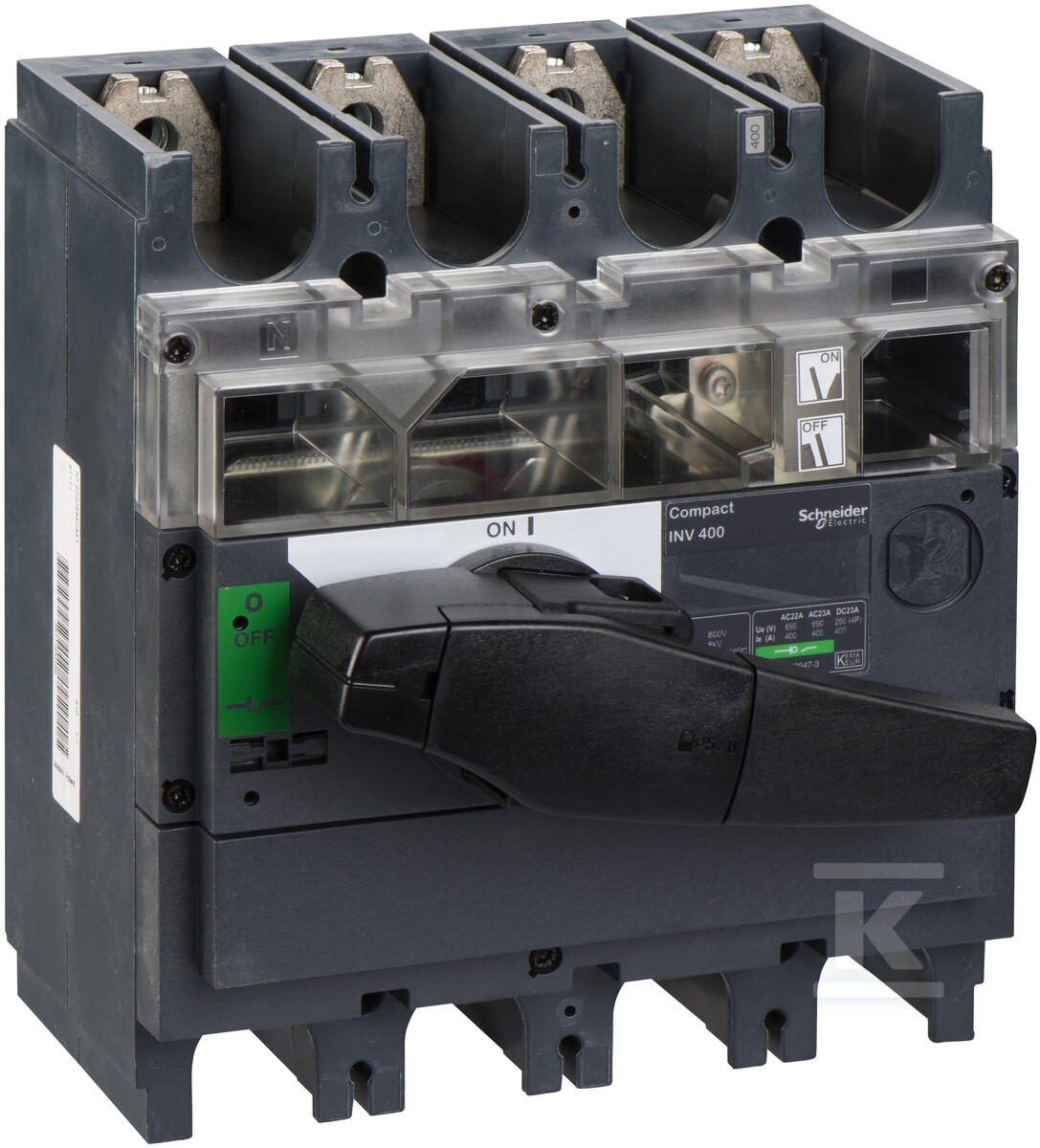

Desconector INV400 400A 4P 31171

Desconexor de aislamiento INV400 – desconexión fiable de la alimentación

El desconexor INV400 es una solución sólida y segura para desconectar circuitos eléctricos. Diseñado por Schneider Electric, este desconexor de cuatro polos (4P) con una corriente nominal de 400A es perfecto tanto para instalaciones industriales como para edificios públicos. Su versatilidad se debe a la posibilidad de montarlo en una placa, en tableros de distribución y frontalmente.

Funcionalidad y aplicación

INV400 ha sido creado para funcionar como desconexor principal y de mantenimiento. Proporciona una desconexión segura y visible del circuito, lo cual es crucial durante las tareas de mantenimiento o reparación. Gracias a su alto valor de corriente continua nominal (Iu 400A) y resistencia a las corrientes de cortocircuito (Icw 20kA), es la elección ideal para circuitos con una gran demanda de potencia. La posibilidad de operar a una tensión de hasta 690V AC aumenta aún más su rango de aplicaciones.

• Seguridad: Garantiza una desconexión eficaz del circuito, minimizando el riesgo de descargas eléctricas durante las tareas de servicio.
• Versatilidad: La posibilidad de montarlo en una placa, en tableros de distribución y frontalmente facilita su integración con diferentes tipos de instalaciones.
• Alta resistencia: Adaptado para trabajar con altas corrientes de cortocircuito (150 kA) y una tensión de 690V AC.
• Fácil manejo: Equipado con un mango giratorio largo con un elemento de control negro, que proporciona un manejo cómodo e intuitivo.
• Bloqueo mecánico: Dispone de un mecanismo de bloqueo que evita la activación accidental del desconexor durante las tareas de servicio.

Construcción y parámetros

El desconexor INV400 se caracteriza por una construcción sólida de montaje fijo. La conexión de los contactos principales se realiza mediante conexiones atornilladas, lo que garantiza una conexión eléctrica segura y duradera. Dispone de cuatro contactos auxiliares conmutables que pueden utilizarse para indicar el estado del desconexor o para controlar otros dispositivos. Las dimensiones compactas (185 mm de ancho, 205 mm de alto y 130 mm de profundidad) permiten una fácil integración en las instalaciones existentes. El grado de protección IP40 proporciona protección contra el contacto y la entrada de cuerpos sólidos. La potencia nominal de trabajo para AC-23 a una tensión de 400V es de 200 kW, lo que confirma su alto rendimiento.
