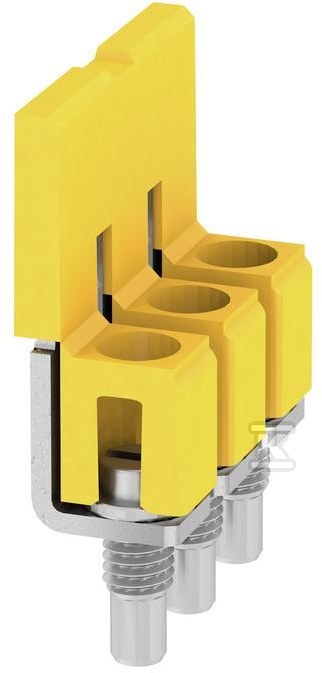

Puente de unión transversal para carril / puente WQV 4/3 1054560000

Puente de conexión para bornes de carril TH35

El puente WQV 4/3 es un elemento de distribución de corriente en instalaciones eléctricas basadas en bornes montados en carril DIN TH35. Sirve para crear conexiones eléctricas entre bornes adyacentes sin necesidad de utilizar cables adicionales: basta con montarlo en los bornes contiguos y apretarlo. El producto pertenece a la serie W del fabricante alemán Weidmuller y está diseñado para trabajar con los bornes de la serie WDU 4 con una sección de hasta 4 mm².

Construcción y materiales

La carcasa del puente está fabricada en poliamida PA66, un material resistente a los impactos mecánicos y a la corrosión, lo que resulta ideal para condiciones industriales exigentes. Los elementos conductores son contactos de cobre estañados que garantizan una baja resistencia de contacto y resistencia a la corrosión. El puente está totalmente aislado y equipado con una cubierta que protege contra el contacto accidental con partes bajo tensión, cumpliendo así con los requisitos de seguridad de contacto en instalaciones operadas por diferentes usuarios.

El color amarillo de la carcasa no es casualidad: facilita la rápida identificación del puente en un armario de control congestionado, especialmente durante inspecciones y trabajos de mantenimiento.

Parámetros de funcionamiento y compatibilidad

El puente transfiere una corriente nominal de 41 A a una tensión de 400 V, lo que permite su uso en circuitos de distribución y alimentación con parámetros estándar. La configuración de tres puntos permite conectar tres bornes adyacentes a un mismo potencial. La separación de los contactos de 6,1 mm corresponde al paso de los bornes de la serie WDU 4; el montaje consiste en insertar el puente en las ranuras laterales de los bornes y apretarlo con los tornillos de presión.

El rango de temperaturas de funcionamiento de -60°C a +130°C permite la instalación tanto en cámaras frigoríficas industriales como cerca de fuentes de calor. El material de la carcasa es autoextinguible, lo que limita la propagación del fuego en caso de avería.

Aplicación práctica

Este tipo de puente de conexión se utiliza siempre que sea necesario dividir una sola línea de alimentación en varios circuitos derivados, típicamente en la construcción de cuadros de baja tensión, armarios de control y paneles de automatización. El producto se suministra en un embalaje colectivo que contiene 50 unidades, lo que responde a los requisitos típicos de venta al por mayor y minimiza los residuos logísticos en proyectos de gran envergadura.
