Les gaines de protection et d'installation électrique protègent efficacement les câbles et fils posés sous plâtre, dans le sol, sur des poteaux, en surface ou en sous-sol. La diversité de l'offre permet de choisir précisément le type de gaine de protection adapté à chaque application, qu'elle soit industrielle ou de construction.
Dans cet article, vous lirez :
Comment sélectionner des tuyaux de protection pour les câbles électriques, de quels matériaux sont faits les tuyaux de protection et de quelles couleurs ils sont marqués.
Qu'est-ce que tu cherches?
Comment choisir des tubes de protection pour câbles électriques ?
Les tubes de tubage sont classés en deux groupes de solutions de base : les tubes de tubage de construction ; destinés à être utilisés directement dans le sol et destinés à travailler sur des tubes industriels exposés aux effets des rayons UV, de l'humidité, des différences de température, des charges mécaniques et d'autres facteurs externes.
Découvrez l'offre de tuyaux de protection chez le grossiste Onninen
Construction, fonction et matériau des tubes de cuvelage
Avant de choisir un tube de protection ou un passe-câble, il est nécessaire d'analyser en profondeur les conditions d'emplacement et l'exposition des câbles et fils dans un environnement d'exploitation donné. De plus, il est nécessaire de déterminer les paramètres des câbles ou fils et la nature de leur fonctionnement dans un environnement donné. Ces facteurs déterminent le choix de la structure et des matériaux des tubes de protection.
Tubes de tubage pour installation souterraine
Nom | Caractéristiques |
|---|---|
Tubes de tubage A | Tubes à paroi lisse et à emboîtement, conçus pour protéger les câbles dans des conditions de terrain normales. Pour la réalisation de traversées sous de faibles charges externes. |
Tubes de tubage SRS® | Tubes à paroi lisse et à emboîtement, à paroi pleine. Utilisés pour la pose de câbles en terrain difficile, au maximum. Transport de charges. Utilisé pour la pose en tranchées. Convient pour la réalisation de forages jusqu'à 12 m de profondeur. |
Tubes de tubage SRS-X | Tubes à paroi lisse et à emboîtement. Utilisés pour la pose de câbles en terrain difficile, avec des charges de transport maximales. Utilisés pour la pose en tranchée. Construction à trois couches : couche extérieure et intérieure colorées, âme noire. |
Tubes de cuvelage SRS-G (RHDPEp) | Tubes à paroi lisse, fabriqués sans manchon, assemblés par soudage. Utilisés pour la pose de câbles sur terrains difficiles, avec des charges de transport maximales. Conçus pour le pressage et le perçage. |
Tubes de tubage SRS-GX | Tubes à paroi lisse, fabriqués sans manchon. Raccordés à l'aide de manchons, ils peuvent être soudés. Ils ne sont pas destinés au forage, mais à la pose en tranchée. |
Tubes de gaine OPTO® (RHDPE) | Les tubes sont fabriqués en standard en noir avec des bandes parallèles sur leur surface extérieure. Ils sont dotés de nervures coulissantes facilitant le tirage du câble. Ils sont utilisés pour la protection des câbles à fibre optique, la construction de télécommunications, les canalisations secondaires et les canalisations de câbles. |

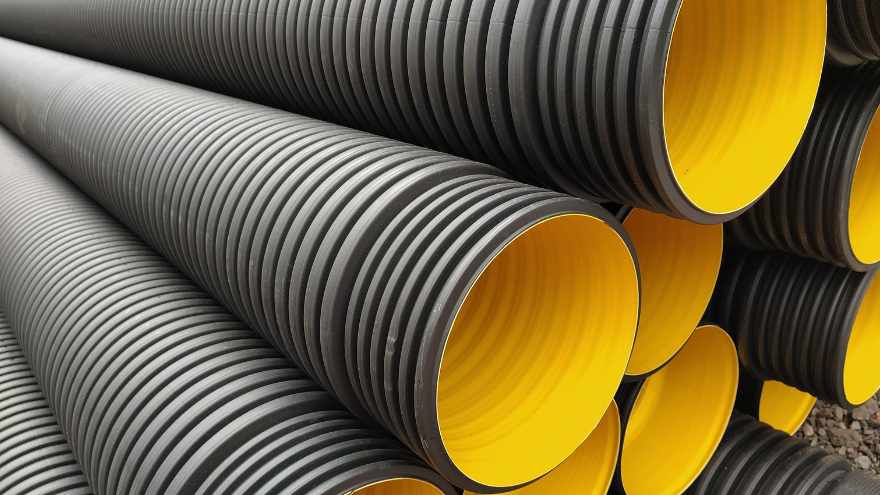

Tubes de tubage DVK ® | Tuyaux à double paroi. Ils possèdent une paroi extérieure ondulée et une paroi intérieure lisse. Ils se caractérisent par une grande rigidité circonférentielle. Ils sont utilisés uniquement dans les excavations à ciel ouvert et comme ponceaux sous les routes, les rues et les pistes. |
Tubes de cuvelage DVK(H) | Tuyaux à double paroi. Ils possèdent une paroi extérieure ondulée et une paroi intérieure lisse. Ils se caractérisent par une rigidité annulaire élevée et une résistance à la compression (classe N750). Utilisés uniquement dans les excavations à ciel ouvert et comme ponceaux sous les routes, les rues et les chemins. |
Tubes de tubage DVK-T ® | Tubes ondulés à double paroi pour la protection des câbles, avec joint étanche. Fabriqués et utilisés de la même manière que les tubes DVK, mais avec des joints étanches. |
Tubes de tubage DVK-T(H) | Tuyaux ondulés à double paroi pour la protection des câbles, avec connecteur étanche. Ils possèdent une paroi extérieure ondulée et une paroi intérieure lisse. Ils se caractérisent par une rigidité annulaire élevée et une résistance à la compression (classe N750). Ils sont utilisés uniquement dans les tranchées ouvertes et comme ponceaux sous les routes, les rues et les voies ferrées. |
Couleurs des tubes de tubage
Noir
Les tubes de protection destinés à être utilisés à l'extérieur des bâtiments sont exposés aux rayons UV, ce qui accélère le vieillissement du matériau. Ces tubes sont fabriqués en noir avec un mélange de substances qui protègent contre les rayons ultraviolets.
Bleu et rouge
Les tuyaux posés au sol sont bleus (tuyaux gaine pour câbles BT ) et rouges ( tuyaux gaine pour câbles MT). Ils peuvent également être noirs avec des bandes longitudinales bleues et rouges, selon leur destination.
