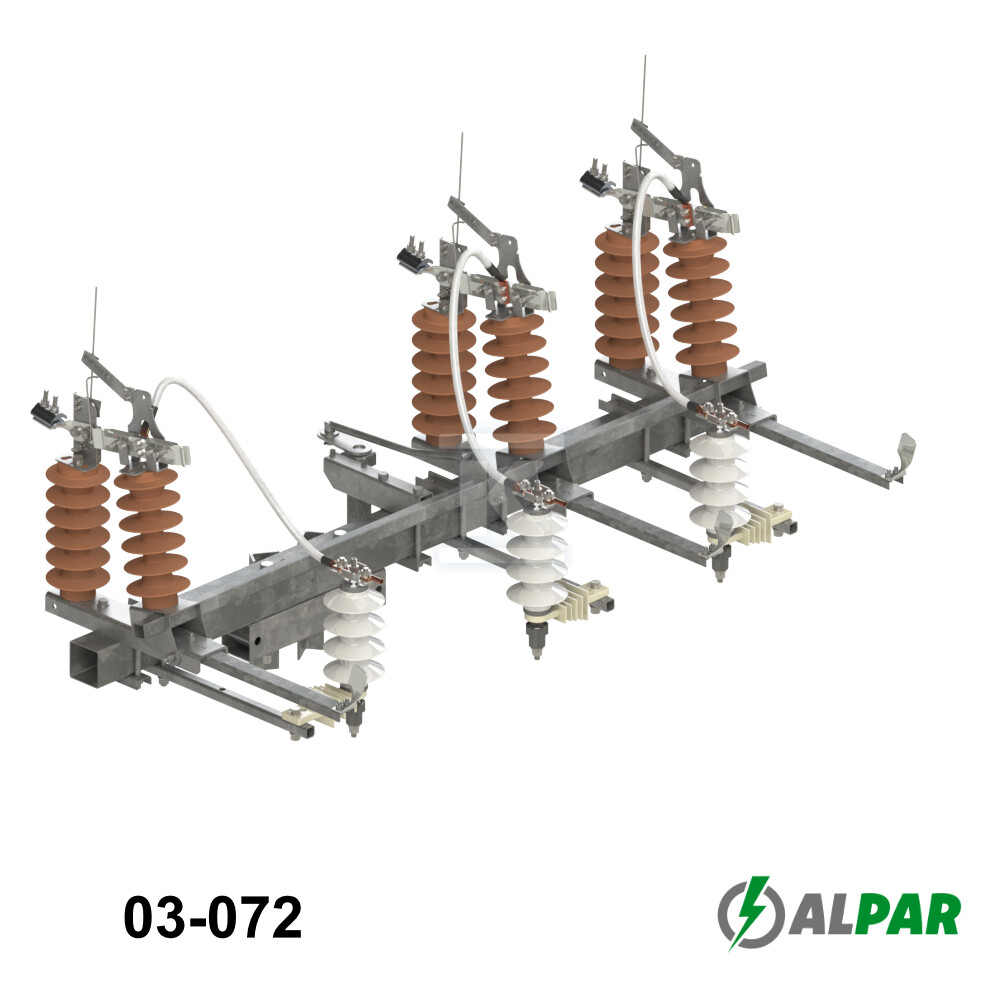

Disconnecteur-terre aérien RUNM III SA 24/4Ko 03-072

Disjoncteur-mise à la terre aérien – une protection fiable des lignes électriques

Le disjoncteur-mise à la terre aérien RUNM III SA 24/4Ko est un appareil conçu pour connecter et déconnecter en toute sécurité les circuits électriques dans les lignes aériennes. Sa conception permet d'isoler efficacement une section du réseau, facilitant les travaux de maintenance ou de réparation sans avoir à couper toute la ligne. Il s'agit d'une solution essentielle tant pour les installateurs que pour les utilisateurs finaux, garantissant la continuité de l'alimentation et la sécurité des opérations.

Construction et application

Les appareils de type RUN/RNo se caractérisent par un courant de commutation élevé allant jusqu'à 100A, ce qui permet d'effectuer des opérations de commutation sans avoir à couper toute la ligne. Ils sont équipés de bornes de courant permettant de connecter des conducteurs en aluminium d'une section de 16 à 150 mm², et dans les versions spéciales, jusqu'à 185 mm². Les versions avec mise à la terre sont dotées d'un contact flexible qui compense les mouvements du conducteur, minimisant ainsi les risques de dommages. La possibilité d'ajouter des transformateurs de courant et des combinés capteurs étend la fonctionnalité de l'appareil, permettant de détecter les courts-circuits et le sens du flux de courant.

Avantages et bénéfices

• **Interruption d'isolement sécurisée 😗* Une interruption d'isolement visible assure un niveau élevé de sécurité lors de l'utilisation de l'appareil.
• **Courant de commutation élevé 😗* 100A permet des opérations de commutation sans avoir à couper tout le circuit – gain de temps et réduction des temps d'arrêt.
• **Contact de mise à la terre flexible 😗* Assure une mise à la terre fiable et compense les mouvements du conducteur, protégeant contre les dommages mécaniques.
• **Possibilité d'extension 😗* L'option de montage de transformateurs de courant et de combinés capteurs augmente la fonctionnalité de l'appareil, permettant la surveillance de l'état du réseau.
• **Conformité aux normes 😗* Répond aux exigences des normes PN-EN 62271-103, PN-EN 62271-1, PN-EN 62271-102 et PN-EN ISO 1461, garantissant la sécurité et la fiabilité du fonctionnement.
• **Universalité du montage 😗* Adapté au contrôle manuel et à distance à l'aide d'actionneurs des séries NSP-7/SO-2 et NSP-8/SO2.

Construction et montage

Le disjoncteur-mise à la terre RUNM III SA 24/4Ko est disponible en différentes versions (modulaire, avec isolateur de support ou structure pour limiteurs de surtension). La tension nominale est de 24 kV et l'appareil est tripolaire (III). Pour un montage correct, il est nécessaire de choisir une structure de montage appropriée – des informations détaillées se trouvent dans la documentation technique du fabricant. Il est important de noter la possibilité de montage en version horizontale (H) ou verticale (V), ainsi qu'avec l'intégration de limiteurs de surtension.
