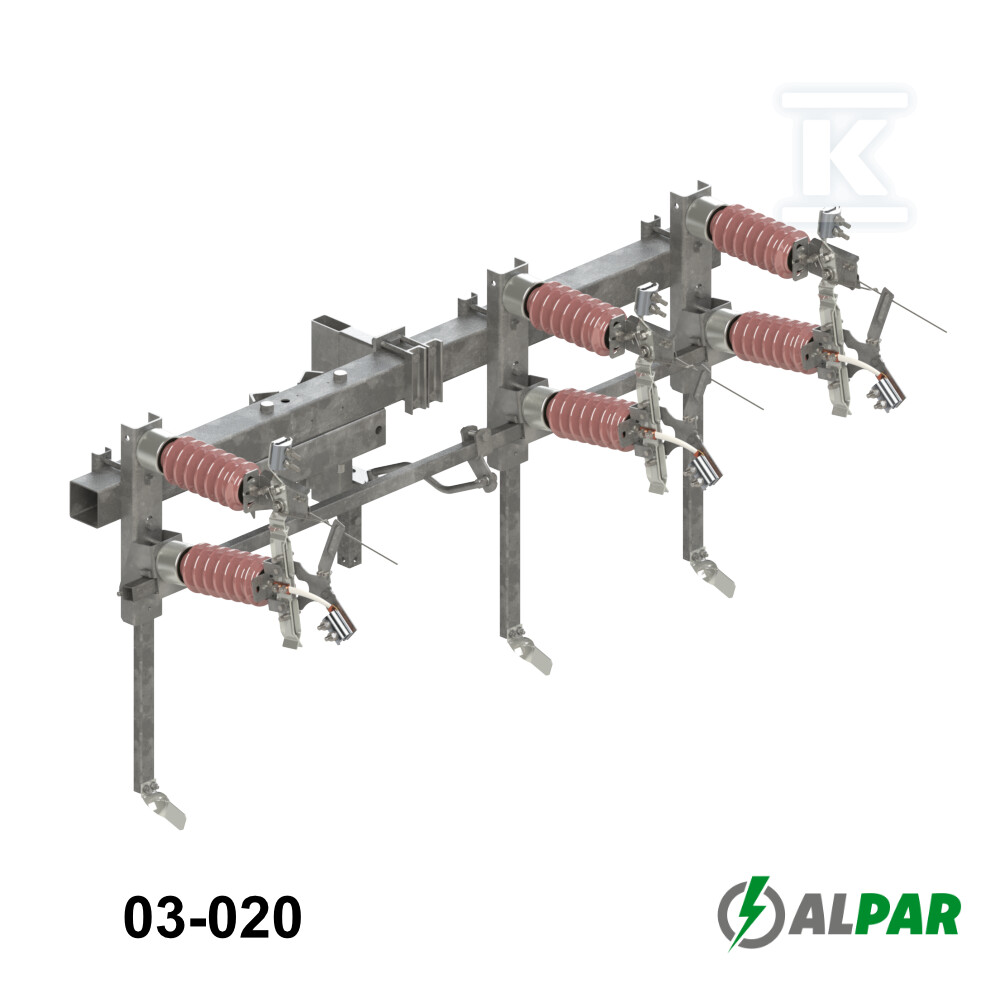

Disconnecteur-terre aérien RUNMp III SA 24/4 03-020

Disjoncteur-mise à la terre aérien – une protection fiable des lignes moyenne tension

Le disjoncteur-mise à la terre RUNMp III SA 24/4 est un élément clé de l'infrastructure énergétique, conçu pour la déconnexion et la mise à la terre sécurisées des circuits dans les lignes aériennes moyenne tension. Cet appareil, fabriqué par ALPAR, combine les fonctions de disjoncteur et de mise à la terre, assurant une protection complète de l'installation. Sa conception modulaire permet un montage vertical, facilitant son intégration dans l'infrastructure de poteaux existante.

Construction et application

Le disjoncteur-mise à la terre RUNMp III SA 24/4 se caractérise par une construction tripolaire basée sur un cadre commun et un entraînement pour tous les pôles. Chaque pôle est construit sur deux isolateurs de support – un fixé à la base, l'autre à la poutre mobile à roulements. Cette solution assure la fermeture et l'ouverture simultanées de tous les pôles, ce qui est essentiel pour maintenir la continuité du réseau. Le circuit électrique de chaque pôle se compose de contacts principaux et auxiliaires (de détection), fixés sur des cassettes de support directement sur les isolateurs. Cela permet d'allumer et d'éteindre efficacement les circuits électriques et de mettre à la terre en toute sécurité les parties déconnectées de l'installation.

Avantages et bénéfices

• Haute fiabilité : La construction basée sur des solutions éprouvées et des matériaux de haute qualité garantit un fonctionnement durable et sans faille de l'appareil.
• Universalité : La possibilité d'un montage vertical facilite l'adaptation aux différentes configurations de poteaux et de lignes électriques.
• Sécurité : La fonction de mise à la terre assure une protection efficace contre la ré-alimentation accidentelle du circuit lors des travaux d'entretien ou de réparation.
• Durabilité : Le zincage à chaud des éléments en acier assure une excellente protection contre la corrosion, prolongeant ainsi la durée de vie de l'appareil, même dans des conditions atmosphériques difficiles.
• Flexibilité de connexion : Le contact flexible dans la version avec mise à la terre minimise le risque d'endommagement des câbles pendant le fonctionnement de l'appareil.
• Conformité aux normes : Le disjoncteur répond aux exigences des normes PN-EN 62271-103 et PN-EN 61140, ce qui confirme sa sécurité et sa qualité.
• Montage et réglage faciles : La conception simple permet un montage et un réglage rapides et efficaces de l'appareil sur site.

Paramètres de fonctionnement et conformité aux normes

L'appareil est conçu pour fonctionner dans les lignes aériennes d'une tension nominale de 24 kV et d'un courant nominal continu de 400 A. Il résiste à un courant de court-circuit à court terme jusqu'à 16 kA et à un courant de crête jusqu'à 40 kA pendant une durée de court-circuit de 1 seconde. Il répond aux exigences des normes PN-EN 62271-103 et PN-EN 61140 concernant la sécurité et les paramètres techniques des appareils de commutation haute tension. Il est conçu pour fonctionner à des températures de -40°C à +40°C et à une humidité de l'air inférieure à 100%.
