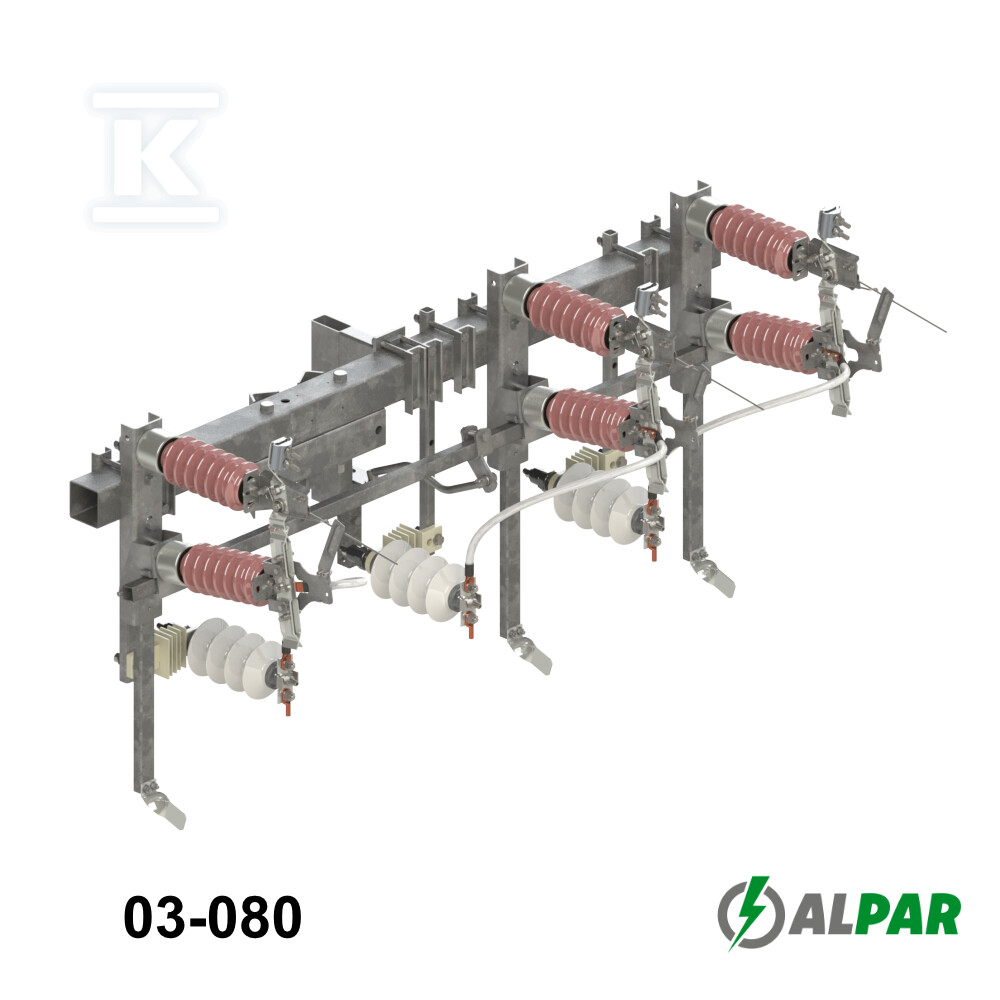

Disconnecteur-terre aérien RUNMp III SA 24/4o 03-080

Disjoncteur-mise à la terre aérien – une protection fiable du réseau

Le disjoncteur-mise à la terre RUNMp III SA 24/4o est un élément clé de l'infrastructure électrique, conçu pour la déconnexion et la mise à la terre sécurisées des lignes aériennes. Cet appareil, fabriqué par ALPAR, combine les fonctions de disjoncteur et de mise à la terre, assurant une protection complète de l'installation et la sécurité lors des travaux de maintenance. Sa conception modulaire et sa possibilité de montage vertical sur un poteau en font une solution polyvalente pour diverses applications dans les réseaux moyenne tension.

Construction et application

Le disjoncteur-mise à la terre RUNMp III SA 24/4o se caractérise par une base commune et un seul entraînement pour les trois pôles, ce qui simplifie l'utilisation et synchronise les opérations de commutation. Chaque pôle est basé sur deux isolateurs – un support fixé à la base et une poutre mobile à roulements. Cette conception assure la stabilité et la fluidité du fonctionnement. Le circuit de courant de chaque pôle se compose de contacts principaux et auxiliaires (de mise à la terre), fixés sur des cassettes de support directement sur les isolateurs.

L'appareil est principalement utilisé pour :

• Déconnexion des circuits lors des travaux de maintenance et de réparation.
• Mise à la terre sécurisée des lignes aériennes avant le début des travaux.
• Protection des installations contre les surcharges et les courts-circuits.
• Construction de nouvelles lignes moyenne tension.
• Modernisation des réseaux électriques existants.

Caractéristiques et avantages clés

• **Construction modulaire 😗* Permet une adaptation flexible aux conditions d'installation spécifiques et à la configuration du réseau.
• **Entraînement commun 😗* Synchronise les opérations de commutation de tous les pôles, augmentant la sécurité et l'efficacité du travail.
• **Montage vertical 😗* Conçu pour un montage sur des poteaux, il permet d'économiser de l'espace et de faciliter l'intégration avec l'infrastructure existante.
• **Construction robuste 😗* L'utilisation de matériaux de haute qualité garantit un fonctionnement durable et fiable dans des conditions atmosphériques difficiles.
• **Isolation en porcelaine 😗* Équipé en standard d'isolateurs en porcelaine, offrant une résistance diélectrique élevée. Des versions avec isolation composite ou silicone sont également disponibles (sur commande).
• **Conformité aux normes 😗* L'appareil répond aux exigences des normes de sécurité en vigueur, ce qui confirme sa fiabilité et sa sécurité d'utilisation.
• **Maintenance facile 😗* La construction permet un accès facile aux éléments nécessitant une maintenance ou un remplacement, minimisant ainsi les temps d'arrêt du réseau.

L'appareil est caractérisé par une tension nominale de 24 kV et un courant nominal de 400 A, et son type est disjoncteur-mise à la terre aérien modulaire vertical. L'appareil est adapté pour fonctionner dans une large gamme de températures ambiantes (-40°C à +40°C) et d'humidité de l'air (jusqu'à 100%). Le montage est possible à des altitudes allant jusqu'à 1000 m au-dessus du niveau de la mer. Grâce à cela, le RUNMp III SA 24/4o constitue une solution solide et fiable pour les applications exigeantes dans les réseaux électriques.
