Disjoncteur aérien, modulaire - vertical 100A RNMp III SA 24/4/100K 03-723

Disjoncteur aérien modulaire – une protection fiable du réseau

Le disjoncteur aérien RNMp III SA 24/4/100K est un appareil conçu pour la coupure et la remise en service sécurisées des circuits électriques dans les réseaux aériens. Sa conception modulaire permet une adaptation flexible aux différentes configurations et conditions de montage. Il s'agit d'un élément clé de l'infrastructure énergétique, assurant une protection efficace et la possibilité de maintenance des lignes.

Construction et application

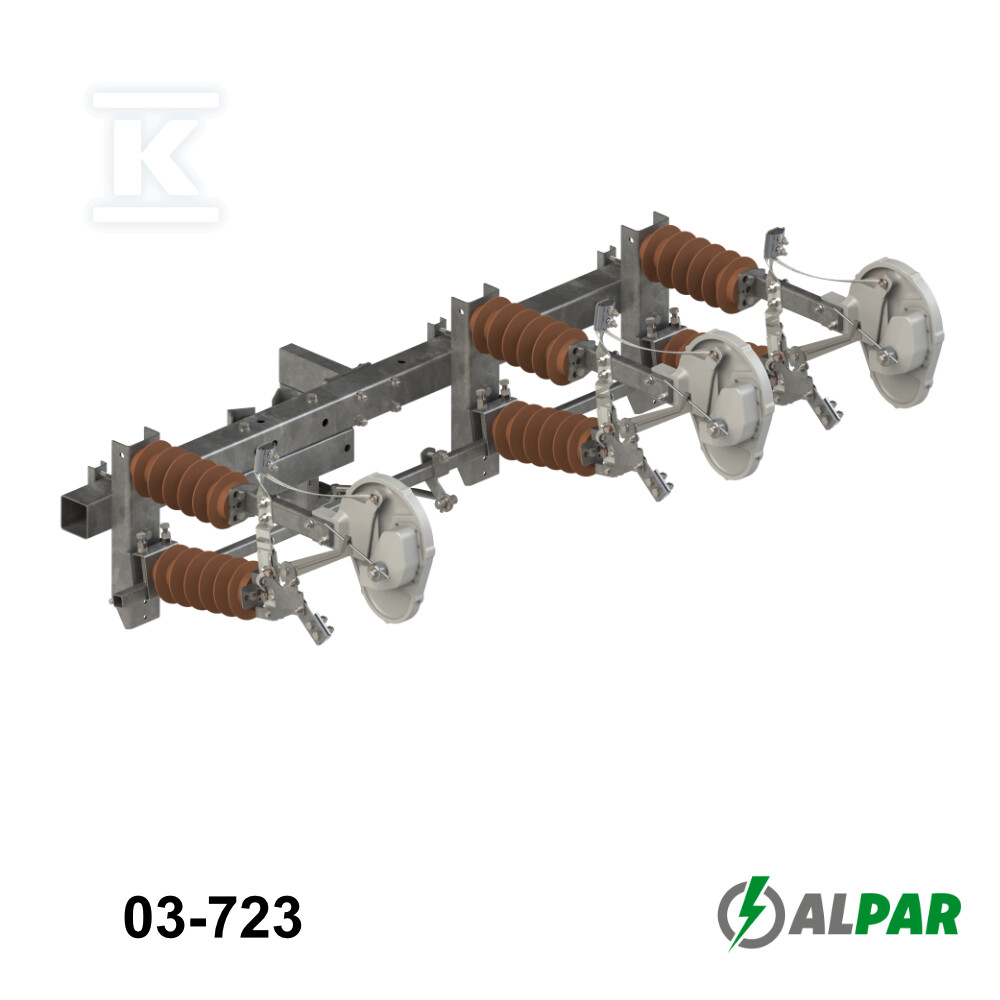

Ce disjoncteur, désigné par le symbole RNMp III SA 24/4/100K, est un appareil tripolaire modulaire conçu pour un montage vertical. Sa construction est basée sur un cadre ou une poutre de support commun, ce qui facilite l'installation et assure la stabilité. Chaque pôle se compose d'isolateurs de support – un fixe et un mobile – et de conducteurs. Il est utilisé dans les réseaux d'une tension nominale de 24 kV, et son niveau d'isolation est de 125 kV / 50 kV. La possibilité d'utiliser des isolateurs en porcelaine, en silicone ou en composite permet de l'adapter aux exigences environnementales et d'exploitation spécifiques.

Caractéristiques et avantages clés

• **Conception modulaire 😗* Permet de configurer le disjoncteur de manière flexible, en l'adaptant aux besoins spécifiques de l'installation. Ceci est particulièrement important lors de la modernisation des réseaux existants ou des configurations de poteaux non conventionnelles.
• **Montage vertical 😗* Conçu pour un montage vertical sur des poteaux, il optimise l'utilisation de l'espace et facilite l'accès à l'appareil pour la maintenance.
• **Entraînement commun 😗* Un entraînement commun pour tous les pôles garantit la fermeture et l'ouverture simultanées des circuits, ce qui accroît la sécurité opérationnelle.
• **Différents types d'isolateurs 😗* La possibilité de choisir entre des isolateurs en porcelaine, en silicone ou en composite permet d'optimiser les coûts et de s'adapter aux conditions environnementales (par exemple, la pollution industrielle, les zones côtières). Les isolateurs en silicone se caractérisent par une meilleure résistance aux intempéries et à la pollution.
• **Adaptation aux limiteurs de surtension 😗* La disponibilité d'une version adaptée au montage d'un limiteur de surtension augmente le niveau de protection de l'installation contre les effets des surtensions.
• **Résistance mécanique 😗* Une construction solide assure un fonctionnement durable et fiable, même dans des conditions d'exploitation difficiles.
• **Facilité de maintenance 😗* La conception modulaire facilite le remplacement des éléments individuels en cas de panne, réduisant ainsi les temps d'arrêt de l'installation.

Applications

Le disjoncteur RNMp III SA 24/4/100K trouve des applications dans :

• **Réseaux de distribution moyenne tension (MT) 😗* En tant qu'élément de déconnexion des circuits alimentant les clients finaux.
• **Postes de transformation MT/BT 😗* Pour déconnecter les transformateurs du réseau afin d'effectuer des travaux de maintenance ou de réparation.
• **Lignes aériennes 😗* Pour la coupure sécurisée des sections de ligne lors de travaux de réparation ou d'urgence.
• **Raccordements au réseau électrique 😗* En tant qu'élément de protection des raccordements des clients industriels et commerciaux.

Compatibilité et normes

L'appareil a été conçu et fabriqué conformément aux normes de sécurité en vigueur et aux exigences techniques des équipements électriques. Les données détaillées concernant la conformité aux normes sont disponibles dans la documentation technique du fabricant (ALPAR). Le disjoncteur est compatible avec différents types d'entraînements manuels (NRA(u)) et moteurs (NEA), ce qui facilite son intégration dans les systèmes de contrôle existants.
