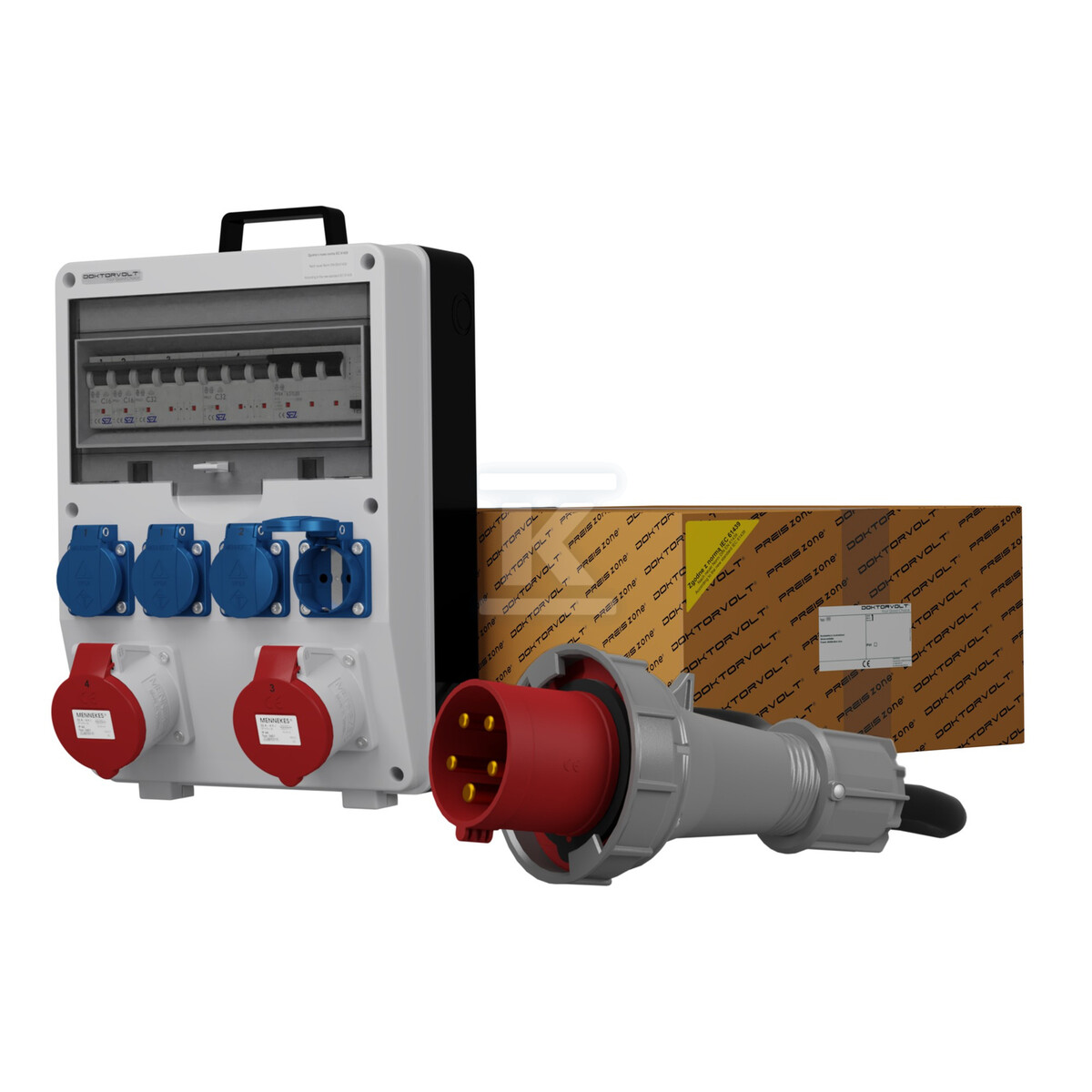

Tableau de chantier avec câble TD-S/FI SKH 2x32A 4x230V Schuko Doktorvolt 0021 DV-0021-D

Armoire de distribution de chantier professionnelle pour applications exigeantes

L'armoire de distribution TD-S/FI SKH 2x32A 4x230V Schuko Doktorvolt est une solution d'alimentation complète pour les professionnels travaillant dans des conditions de chantier et industrielles difficiles. L'appareil a été conçu pour une fonctionnalité maximale et une sécurité d'utilisation optimale.

Conception et matériaux garantissant la durabilité en toutes conditions

Le boîtier fabriqué en technopolymère garantit une résistance aux dommages mécaniques et aux conditions atmosphériques. Les dimensions de 365 × 250 × 185 mm et les 12 modules sur une seule rangée assurent une densité optimale des éléments tout en conservant des dimensions compactes. La plaque frontale de couleur gris RAL 7035 présente un aspect esthétique, tandis que la plaque arrière noire dissimule les éléments d'installation.

La porte en polycarbonate est résistante aux chocs. Le joint en caoutchouc EPDM ainsi que les vis en acier inoxydable assurent l'étanchéité à long terme du boîtier au niveau IP44. Le presse-étoupe PG-29 permet l'introduction sécurisée du câble d'alimentation.

Système d'alimentation et de sécurité pour applications professionnelles

L'appareil est équipé de 4 prises 230V 16A Mennekes avec un indice de protection IP54, protégeant contre la poussière et les jets d'eau. Chaque prise est protégée par un disjoncteur magnétothermique C16 1P 10kA, assurant une protection contre les surcharges et les courts-circuits.

Deux prises de puissance 400V 32A Mennekes de type CEE (rouges) avec un indice de protection IP44 permettent l'alimentation d'appareils à forte consommation de courant. La protection de ces prises est assurée par des disjoncteurs magnétothermiques C32 3P 10kA, protégeant les circuits de puissance contre les surcharges.

Le disjoncteur différentiel 63A 30mA de type A RCCB assure la protection contre les chocs électriques en coupant instantanément l'alimentation en cas de différence de courant.

Certificats, normes et paramètres d'exploitation

Le câble d'alimentation de type H07RN-F de section 5×10mm² d'une longueur d'environ 90 cm est terminé par une fiche CEE 63A 5P IP67 PCE Typ Twist, permettant un raccordement sécurisé au réseau électrique. Le câblage interne est réalisé avec des fils H07V-K de sections allant de 2,5 à 6 mm².

Le jeu de barres triphasé de section 12 mm² est équipé d'un ensemble de caches et de fixations d'extrémité CLIPFIX, garantissant une installation sécurisée des modules.

Le produit est conforme aux exigences des normes européennes : CE, IEC et possède la certification TÜV SÜD ISO du système de gestion de la qualité. Le disjoncteur différentiel répond aux exigences IEC EN PN-EN61009-1, et les disjoncteurs magnétothermiques aux normes IEC EN PN-EN61008-1 et VDE.

L'armoire de distribution est prête à être raccordée et peut être utilisée sur les chantiers, les zones routières, dans les usines industrielles, les ateliers ainsi que lors de l'organisation d'événements de masse en plein air.
