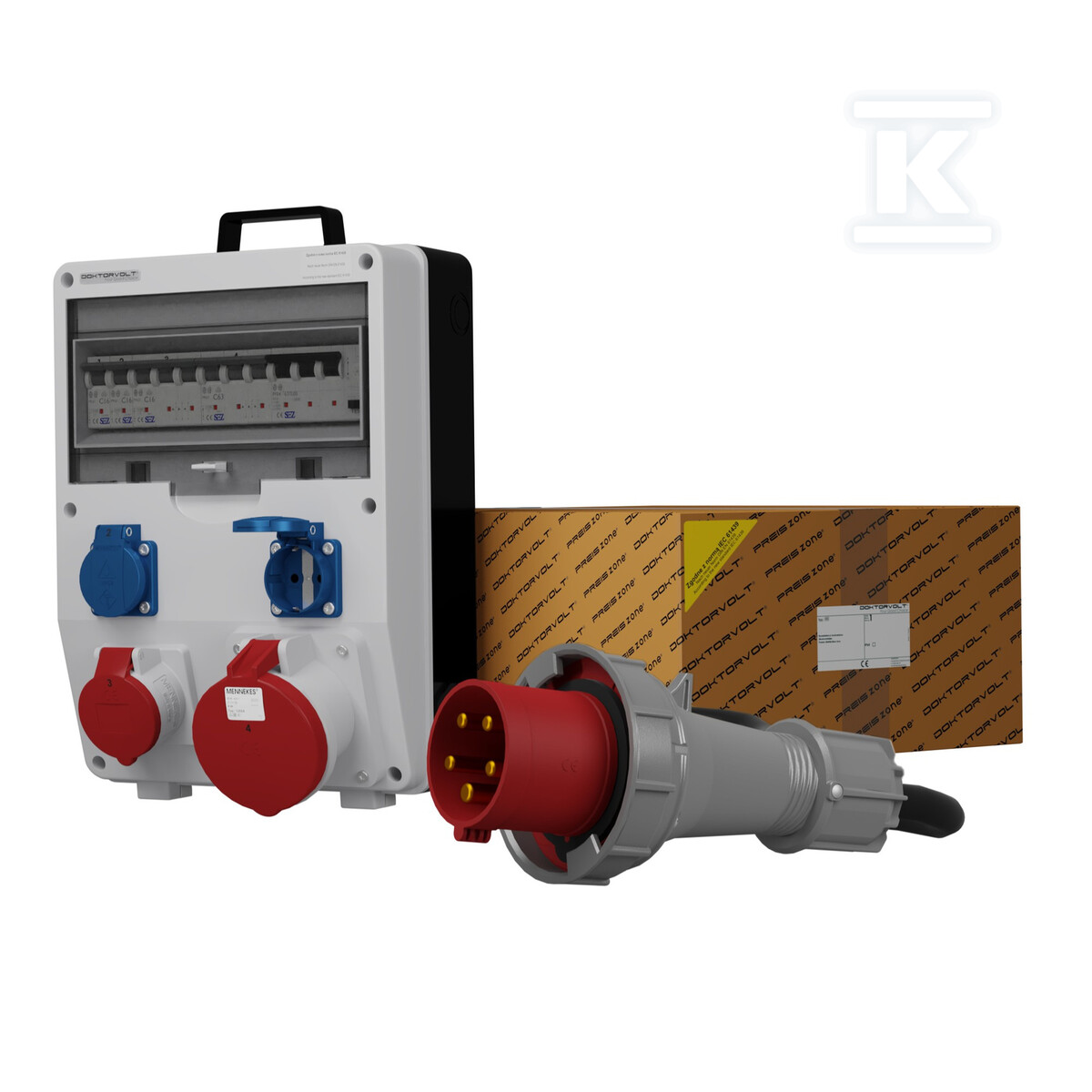

Tableau de chantier avec câble TD-S/FI SKH 63A 16A 2x230V Schuko Doktorvolt 0045 DV-0045-D

Armoire de chantier professionnelle avec système de protection complet

L'armoire de chantier TD-S/FI SKH est une solution complète pour l'alimentation des chantiers, des ateliers et des zones industrielles. Équipée du système allemand de prises Schuko et de prises de force professionnelles Mennekes, elle assure une alimentation sûre et fiable pour tous les types d'appareils électriques.

Conception et matériaux de haute qualité

Le boîtier fabriqué en technopolymère de dimensions 365 × 250 × 200 mm présente un indice de protection IP44, ce qui garantit une protection contre la poussière et les projections d'eau. La porte en polycarbonate ainsi que le joint en caoutchouc EPDM assurent une étanchéité durable. Une poignée métallique permet un montage stable sur support.

La conception comprend 12 modules sur une seule rangée (montage en saillie), avec une tension assignée du boîtier de 1000V. Les vis en acier inoxydable et le presse-étoupe PG-29 inclus assurent un montage professionnel.

Système d'alimentation et de prises

L'armoire est équipée de quatre prises 230V 16A du système allemand Schuko (IP54) et de deux prises de force Mennekes : une 400V 63A (IP44) et une 400V 16A (IP44). Le câble d'alimentation de type H07RN-F avec une section de 5×10mm² d'une longueur d'environ 90 cm est terminé par une fiche CEE 63A 5P 400V IP67.

Le peigne de phase 3F 11M avec une section de conducteur de 12mm² assure une distribution correcte de l'énergie. Le câblage est réalisé avec des fils H07V-K de sections 2,5mm² et 10mm² de couleurs jaune-vert, noir et bleu.

Protection électrique complète

Le système comprend un interrupteur différentiel SEZ Fi-Schalter 63A 30mA Type A RCCB, qui protège contre les chocs électriques par contact indirect. Les protections contre les surintensités comprennent :

• Pour les prises Schuko : deux disjoncteurs unipolaires C16 1P
• Pour les prises de force : disjoncteurs tripolaires C63/C16

Tous les éléments sont conformes aux normes IEC et possèdent les certifications CE. Le fabricant a mis en œuvre un système de gestion de la qualité certifié par TÜV SÜD ISO 9001:2015.
