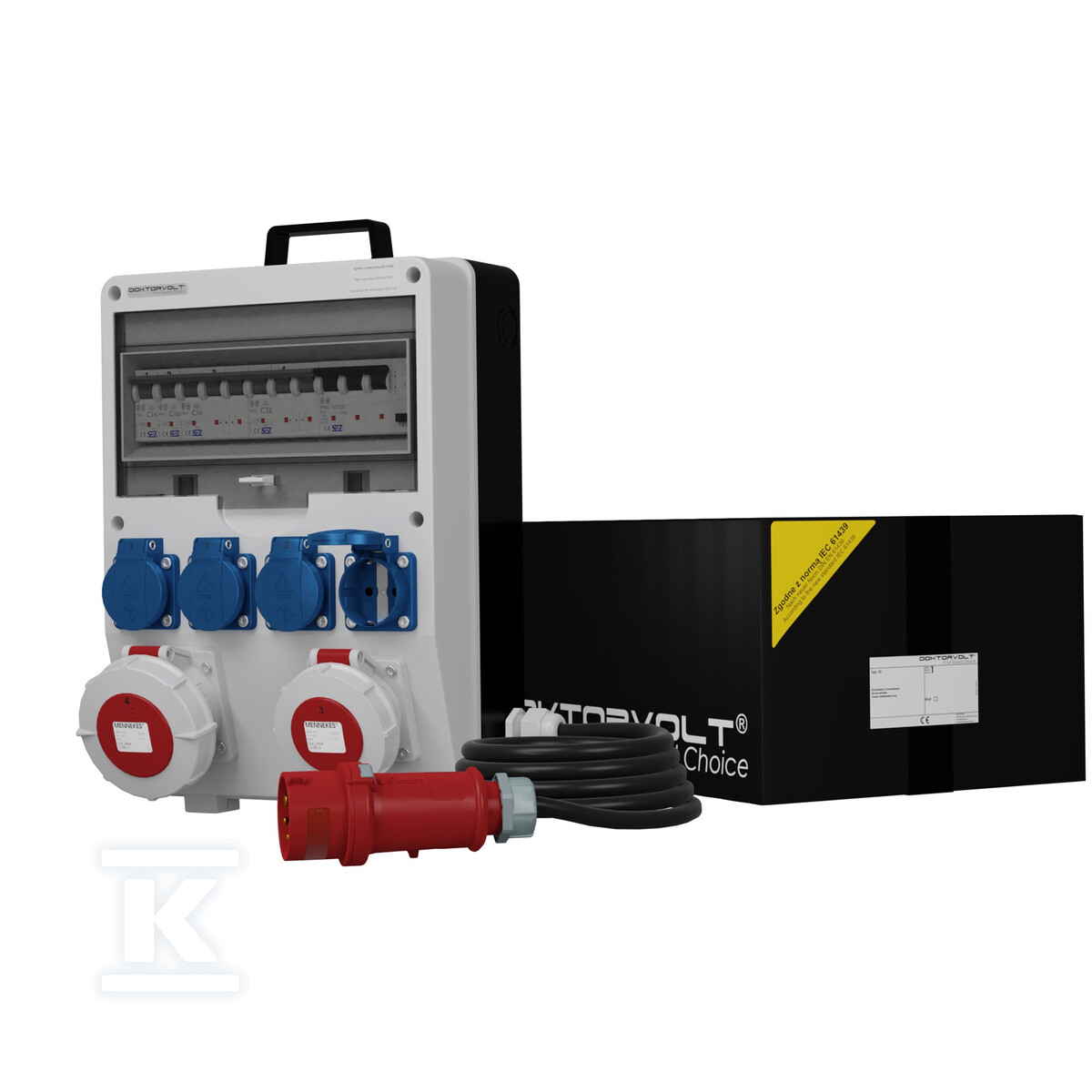

Tableau de chantier avec câble TD-SFI SKH 32A 16A IP67 4x230V Schuko Doktorvolt 9733 DV-9733-D

Armoire de distribution de chantier pour applications exigeantes

L'armoire de distribution de chantier TD-SFI SKH est une solution d'alimentation complète pour les professionnels travaillant dans des conditions difficiles. L'appareil combine la fonctionnalité de prises standard et de prises industrielles, assurant une alimentation sûre et fiable de tous les types d'équipements électriques sur le chantier.

Construction et matériaux du boîtier

Le boîtier en technopolymère offre une haute résistance mécanique et chimique. La plaque frontale de couleur gris RAL 7035 présente un aspect esthétique, tandis que la plaque arrière de couleur noire masque les salissures d'exploitation. Les portes en polycarbonate sont résistantes aux chocs et aux rayonnements UV.

Les dimensions 360 × 250 × 185 mm ainsi que 12 modules sur une rangée assurent une construction compacte tout en maintenant une fonctionnalité complète. Le montage en saillie permet une installation rapide sur les murs ou les structures temporaires. Les joints en caoutchouc EPDM et l'indice de protection IP54 protègent contre la poussière et l'humidité.

Système de prises et protections électriques

Quatre prises 230V/16A du système allemand Schuko (IP54) permettent le raccordement d'équipements de bureau standard et d'outils manuels. Deux prises industrielles avec classe d'étanchéité IP67 assurent une alimentation sûre des récepteurs triphasés : une 32A/400V pour les machines de plus forte puissance et une 16A/400V pour les équipements de puissance moyenne.

Le système de protection comprend un disjoncteur différentiel 40A/30mA/4P Type A, protégeant contre les électrocutions par courant de fuite, ainsi que des disjoncteurs magnétothermiques : deux C16/1P/10kA pour les prises 230V et un C32/3P/10kA et un C16/3P/10kA pour les prises industrielles.

Câblage et alimentation principale

Le câble de raccordement de type H07RN-F 5×4mm² d'une longueur d'environ 90 cm assure la flexibilité de montage. La fiche CEE ProTOP 32A/5P/400V/IP44 permet une connexion sécurisée au réseau triphasé. Le câblage interne est réalisé avec des fils de commande H07V-K de sections de 2,5mm² à 6mm², ce qui garantit des pertes de tension minimales.

La tension nominale du boîtier est de 1000V, et le courant nominal principal est de 32A. Le facteur de simultanéité RDF de 0,7 permet une utilisation optimale de l'installation tout en maintenant une marge de sécurité.

Conformité normative et certifications

Le produit répond aux exigences des normes européennes : certifications CE confirmant la conformité aux directives UE, normes IEC concernant les installations de distribution ainsi que la norme CEI pour les équipements électriques. Le système de gestion de la qualité du fabricant a été certifié par TÜV SÜD selon la norme ISO 9001:2015.

Le disjoncteur différentiel dispose d'une documentation normative complète (IEC EN PN-EN STN), et l'appareillage modulaire répond aux exigences des normes VDE concernant la sécurité des installations électriques basse tension.
