Tableau de chantier avec compteur 3F Siemens pTD-S 16A 2x230V prises Mennekes Schuko Doktorvolt 4777 DV-4777-D

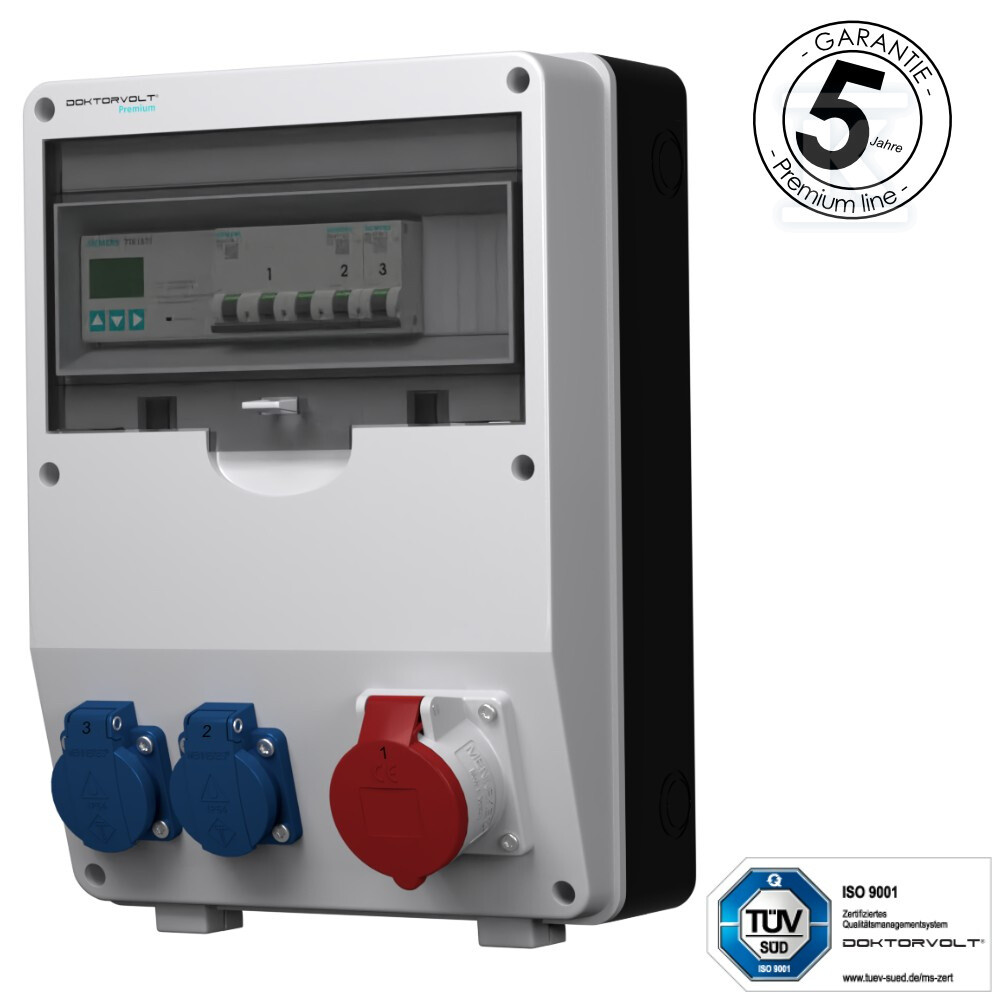

Armoire de chantier avec compteur d'énergie 3F

L'armoire de chantier avec compteur de consommation d'énergie intégré est une solution complète conçue pour une utilisation professionnelle dans des conditions difficiles. Le produit de la série PREMIUM pTD-S est équipé d'un système de prises Schuko allemand et de composants de haute qualité provenant de fabricants de renom.

Conception et composants de haute qualité

Le boîtier robuste fabriqué en technopolymère assure une résistance aux dommages mécaniques et aux conditions atmosphériques. Les dimensions 360 × 260 × 125 mm et l'indice de protection IP65 garantissent une utilisation sûre sur les chantiers et dans l'industrie. La plaque frontale de couleur grise RAL 7035 est fabriquée en polycarbonate, et le joint EPDM assure une étanchéité durable.

Le système d'alimentation comprend deux prises 230V 16A avec un indice de protection IP54 et une prise de force 400V 16A IP44, toutes de marques renommées. Chaque prise est protégée par des disjoncteurs d'une marque de renom avec une caractéristique C16 - deux monophasés pour les prises 230V et un triphasé pour la prise de force. Toutes les protections ont un courant nominal de 10kA, ce qui assure une protection efficace contre les surcharges.

Application et fonctionnalité

Dans les usines industrielles, elle permet le raccordement sécurisé des machines à la prise de force, et dans les ateliers et garages, elle assure l'accès à l'énergie pour divers équipements.

Le compteur triphasé professionnel permet un suivi précis de la consommation électrique jusqu'à 80A. Le système de câblage est réalisé avec des fils H07V-K de sections 2,5 mm² et 4 mm² de couleurs jaune-vert, noir et bleu, conformes aux normes CPR, RoHS et CE.

Sécurité et certification

Le produit répond aux exigences des normes CEI-23-48/49 et IEC 670, et le processus de production est certifié par TÜV SÜD selon la norme ISO 9001:2015. Les disjoncteurs possèdent les certifications CEBEC, IMQ et VDE. L'armoire fonctionne à une tension nominale de 230/400V AC, un courant de 48A et un courant de court-circuit ≤10kA.

L'ensemble comprend l'équipement de montage complet : des vis en acier inoxydable avec bouchons ainsi qu'un presse-étoupe PG-16. La référence catalogue de l'armoire est DV-4777-D, ce qui facilite l'identification du produit dans l'offre Doktorvolt®.
