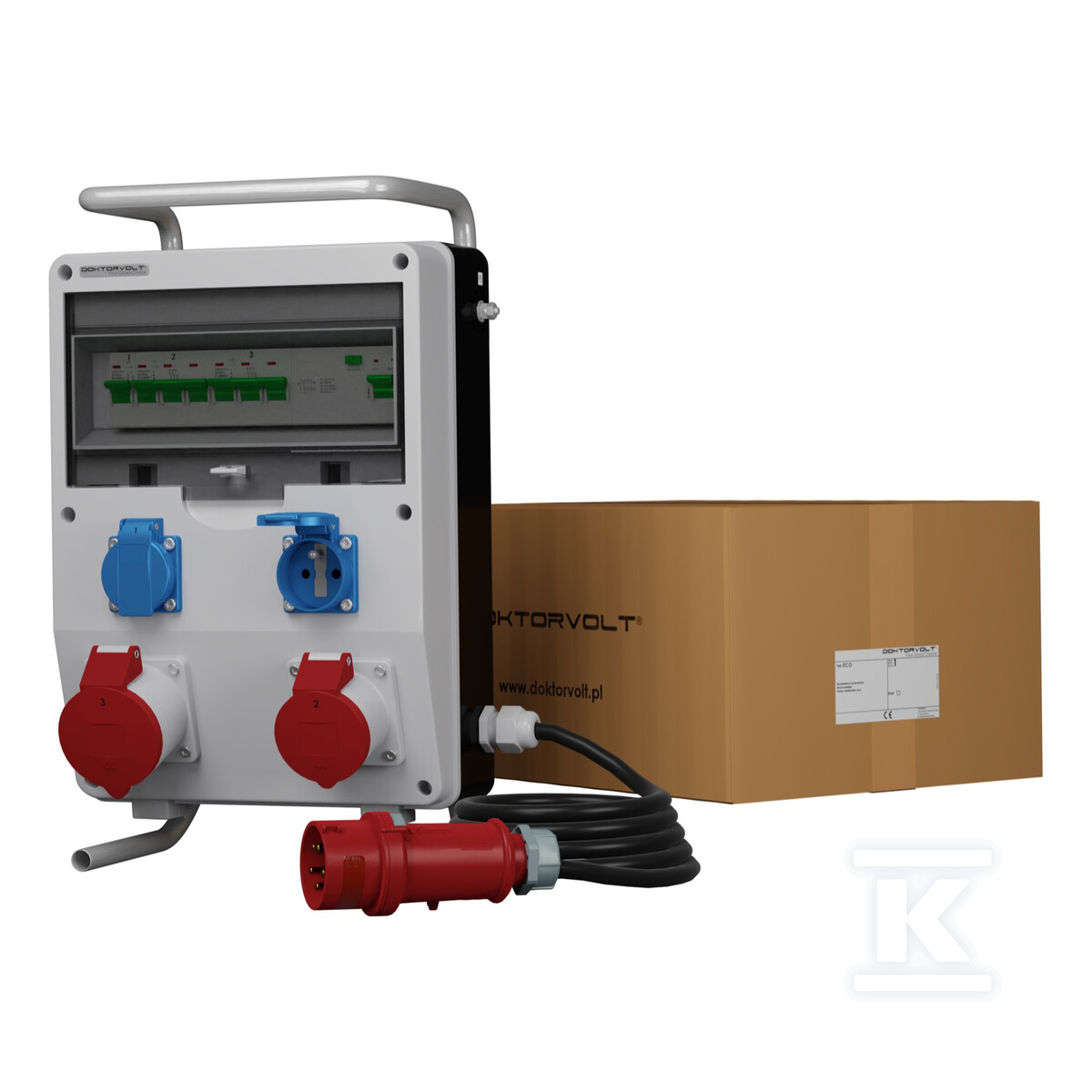

Tableau de chantier sur support avec câble ECO-S/FI SKHU 32A 16A 2x230V Doktorvolt® 0410 DV-0410-F

Alimentation mobile sur chantier

Le tableau de distribution mobile de chantier ECO-S/FI SKHU est une solution complète pour la distribution temporaire d'énergie électrique dans des conditions où les installations standard sont indisponibles ou n'existent pas encore. L'appareil est livré entièrement câblé et prêt à l'emploi - il suffit de brancher la fiche à la source d'alimentation.

Le boîtier fabriqué en technopolymère assure une résistance mécanique adéquate tout en conservant une masse relativement faible pour l'ensemble du kit. La plaque frontale est de couleur grise RAL 7035, tandis que l'arrière est noir - une solution typique pour les tableaux de distribution mobiles, où l'arrière est rarement visible. La porte est en polycarbonate, le joint en caoutchouc EPDM et les vis de fixation en acier inoxydable. Les dimensions du boîtier seul sont de 365 × 250 × 185 mm, et en raison du montage sur support, l'ensemble atteint environ 495 mm de largeur.

La conception prévoit 12 modules d'appareils sur une seule rangée - ce qui est suffisant pour intégrer la protection complète de tous les circuits de sortie. L'indice de protection du boîtier lui-même est IP44, ce qui signifie une résistance aux objets >1 mm et aux projections d'eau de toutes directions. La tension assignée du boîtier est de 1000 V, offrant ainsi une marge de sécurité par rapport aux conditions de travail réelles.

Équipement électrique et prises

Le tableau offre quatre points de sortie :

• 2× prises monophasées ~230 V / 16 A - classe d'étanchéité IP54, système de broches français (2P+E). Un indice IP plus élevé que celui du boîtier assure une meilleure protection contre la poussière et l'humidité directement au niveau de la prise.
• 1× prise de force ~400 V / 32 A - IP44, système Quick-Connect.
• 1× prise de force ~400 V / 16 A - IP44, système Quick-Connect.

Chaque prise dispose d'une protection magnétothermique dédiée :

Circuit	Disjoncteur	Caractéristique	Pouvoir de coupure
Prises ~230 V	C16	unipolaire (1P)	6 kA
Prise de force ~400 V /16 A	C16	tripolaire (3P)	6 kA
Prise de force ~400 V /32 A	C32	tripolaire (3P)	6 kA

Tous les circuits sont protégés par un interrupteur différentiel commun Type A, paramètres 40 A / 30 mA / quadripolaire. Il protège contre les effets du contact indirect - c'est-à-dire une situation où, via l'isolation endommagée d'un appareil, le courant passe par une personne vers la terre.

Le câblage interne est réalisé avec des câbles H07V-K dont les sections sont choisies en fonction de la capacité de charge de chaque circuit : le conducteur jaune-vert (protection) est de 4 mm² minimum, et les conducteurs de phase sont adaptés à la charge - jusqu'à un maximum de 6 mm². La barre de neutre a une section de 12 mm².

Mobilité et conditions de travail

L'ensemble est monté sur un support métallique - c'est une caractéristique fondamentale de ce modèle qui le distingue des tableaux de distribution fixes. Le support assure la stabilité sur un sol inégal et permet de déplacer librement l'appareil entre les postes de travail.

Le câble d'alimentation est un câble en caoutchouc H07RN-F avec une section de conducteur de ×4 mm², d'une longueur d'environ 90 cm. L'extrémité est une fiche industrielle à cinq broches : 32 A / ~400 V / IP44.

L'appareil fonctionne avec une tension d'alimentation de 230/~400 V à un courant assigné de 32 A. Le pouvoir de coupure est de jusqu'à 6 kA, et le coefficient de réduction de charge (RDF) est de 0,7.

La production est effectuée dans une usine certifiée par TÜV SÜD selon la norme ISO 9001:2015. Les appareils modulaires eux-mêmes bénéficient d'une certification supplémentaire : l'interrupteur différentiel répo
