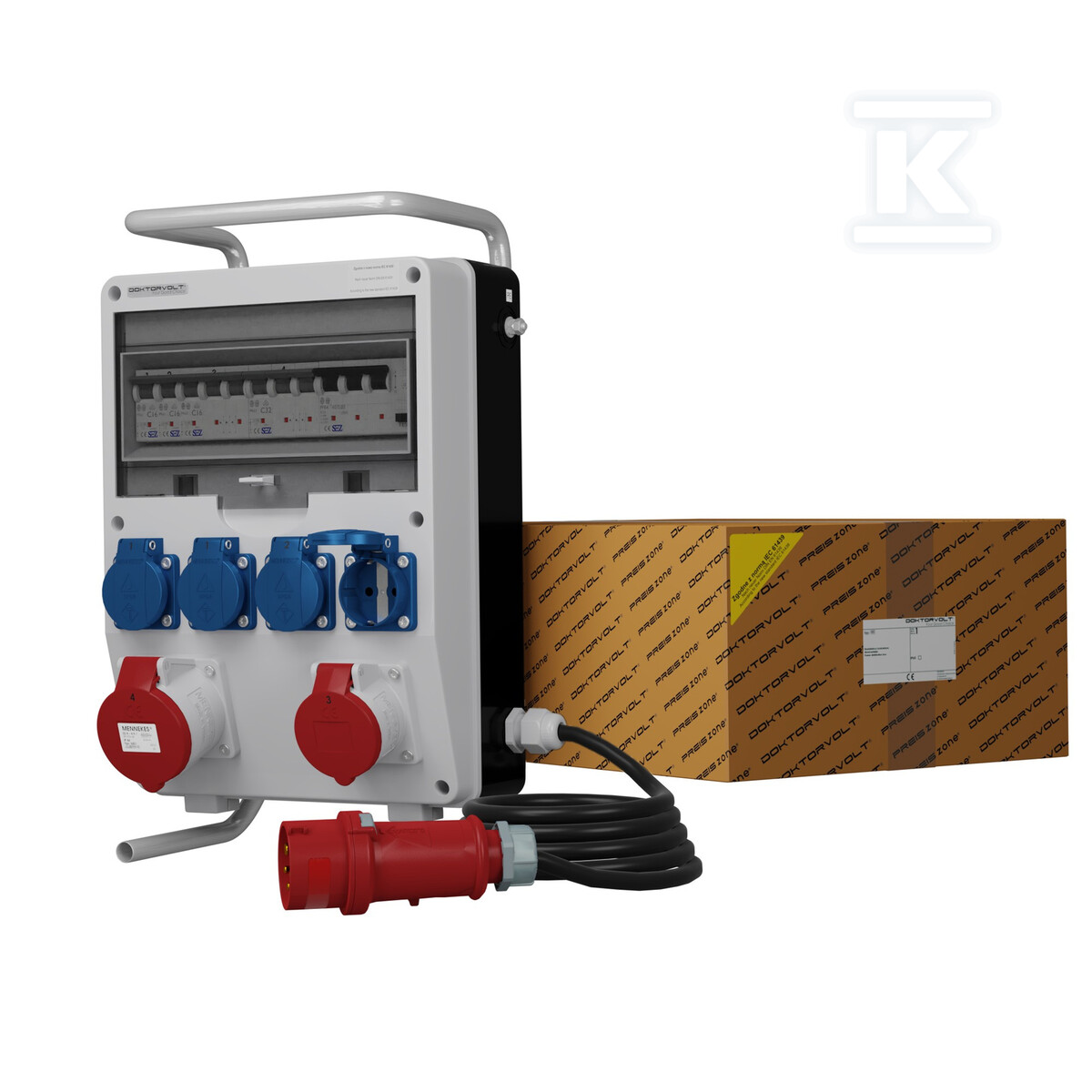

Tableau de chantier sur support avec câble TD-S/FI SKHU 32A 16A 4x230V Schuko Doktorvolt 9368 DV-9368-D

Solution complète d'alimentation pour chantier

Le tableau électrique de chantier TD-S/FI SKHU est un dispositif de distribution prêt à l'emploi, conçu pour l'alimentation temporaire d'outils électriques, de machines et d'éclairage dans les conditions typiques des chantiers, des ateliers et des installations industrielles. Contrairement aux tableaux monophasés simples, ce modèle offre un système triphasé complet avec des prises de force CEE, permettant de brancher aussi bien des équipements de chantier classiques (bétonnières, groupes électrogènes) que des machines nécessitant une alimentation triphasée.

L'appareil est livré avec un câblage réalisé en fils H07V-K (fils de commande de sections allant de 2,5 à 6 mm²) et un câble d'alimentation H07RN-F de section 5×4 mm² et d'une longueur d'environ 1 mètre. La fiche CEE ProTOP (32A, 5-broches, IP44) permet un raccordement rapide au tableau principal ou au groupe électrogène - il suffit d'un seul enclenchement de la fiche pour que le tableau soit opérationnel.

Boîtier et construction mécanique

Le boîtier est fabriqué en technopolymère - un matériau résistant aux chocs et aux conditions atmosphériques. La plaque frontale est de couleur grise RAL7035 (neutre, bien visible sur un chantier), tandis que la plaque arrière est noire. La porte est conçue en polycarbonate - un matériau flexible et résistant aux fissures. Le joint en caoutchouc EPDM assure une étanchéité de niveau IP44, protégeant l'appareillage contre les projections d'eau et la poussière.

Les dimensions du boîtier seul sont de 360×250×185 mm, et après montage sur un support en aluminium avec poignée - 495×250×185 mm. Le support ne se contente pas de stabiliser le tableau sur un terrain irrégulier, il permet également son transport facile. Les vis de fixation sont en acier inoxydable - elles ne corrodent pas, même lors d'une exposition prolongée à l'humidité. Un presse-étoupe PG-21 est inclus pour permettre l'introduction d'un câble supplémentaire.

Le boîtier peut accueillir 12 modules d'appareillage modulaire sur une seule rangée - un format compact qui tient sur le support mobile tout en offrant suffisamment d'espace pour la protection complète de tous les circuits.

Configuration des prises et des circuits d'alimentation

Le tableau propose trois catégories de prises :

• Quatre prises monophasées Schuko (type F) de paramètres 230V / 16A, chacune avec un indice de protection IP54. Ces prises sont le standard sur les chantiers européens.
• Une grande prise de force triphasée - 400V / 32A / 5-broches, IP44 (rouge). Elle permet l'alimentation de bétonnières, de compresseurs et d'autres appareils à forte consommation de puissance.
• Une petite prise de force triphasée - 400V / 16A / 5-broches, IP44 (rouge). Destinée aux outils électriques triphasés à consommation modérée.

Le jeu de barres 3F / 11 modules / 12 mm² assure une répartition uniforme des phases et une connexion solide entre l'appareillage et les prises. Un kit de bouchons permet de fermer les emplacements libres sur le rail.

Protections électriques et conformité normative

Chaque circuit dispose de disjoncteurs dédiés :

• Les prises Schuko sont protégées par deux disjoncteurs C16 /1P/10kA - chacun protégeant deux prises.
• La prise de force 16A possède son propre disjoncteur C16/3P/10kA.
• La prise de force 32A possède son propre disjoncteur C32/3P/10kA.

Tous les circuits sont protégés par un interrupteur différentiel de Type A de paramètres 40A/30mA/4-pôles. Il protège contre les effets du contact indirect - c'est-à-dire lorsqu'un court-circuit survient à l'intérieur de l'appareil connecté. Le RCCB de Type A réagit aussi bien aux courants sinusoïdaux AC qu'aux courants pulsés DC (typiques des redresseurs dans les outils électriques).
