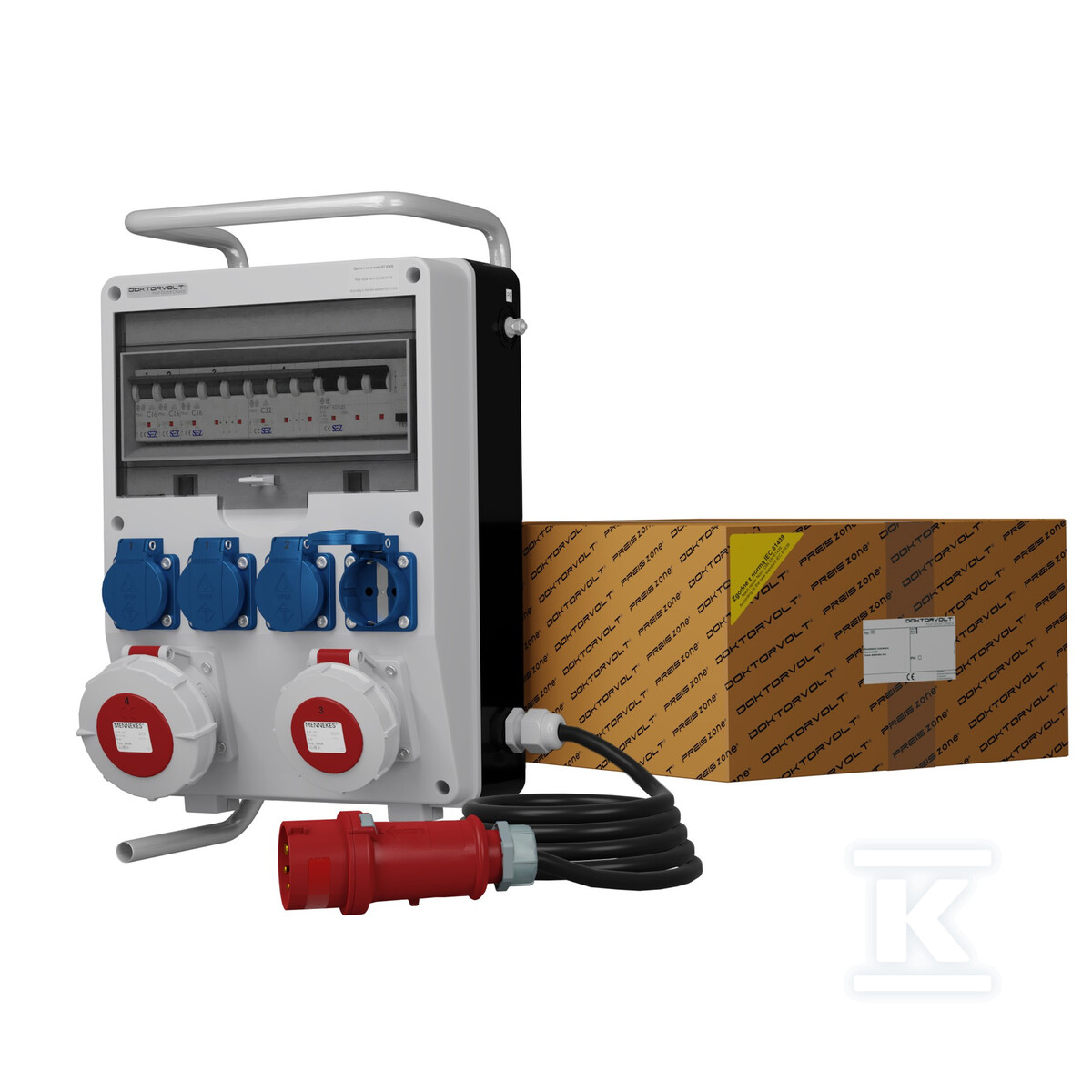

Tableau de chantier sur support avec câble TD-S/FI SKHU 32A 16A IP67 4x230V Schuko Doktorvolt 0106 DV-0106-D

Armoire de distribution mobile de chantier avec protection complète

Armoire électrique portable conçue pour l'alimentation temporaire sur les chantiers, les zones industrielles et les sites sans infrastructure électrique fixe. Montée sur un support en aluminium avec une poignée de transport pratique, elle peut être déplacée librement entre les postes de travail sans nécessiter le démontage du câblage. L'ensemble comprend un câble de raccordement H07RN-F de section 5×4 mm² d'une longueur d'environ 90 cm terminé par une fiche CEE ProTOP 32A 5P 400V IP44 - il suffit de la brancher au tableau principal pour bénéficier d'une fonctionnalité immédiate.

Le boîtier en technopolymère assure une résistance aux chocs et aux conditions météorologiques. La face avant de couleur grise RAL 7035 masque efficacement les salissures typiques de l'environnement de construction. L'indice de protection IP44 du boîtier protège contre les objets >1 mm et les éclaboussures d'eau - suffisant pour une utilisation en extérieur avec prudence. Le rail de montage pouvant accueillir 12 modules sur une seule rangée permet un agencement ordonné de l'ensemble de l'appareillage.

Prises et configuration d'alimentation

L'armoire offre diverses options de connexion grâce à des prises fabriquées par l'un des principaux fabricants d'appareillage électrotechnique :

Type de prise	Quantité	Tension	Courant	Indice IP
Schuko (2P+E)	×4	230 V	16 A	IP54
Force (5P)	×1	400 V	16 A	IP67
Force (5P)	×1	400 V	32 A	IP67

Les quatre prises Schuko permettent d'alimenter simultanément des outils à main standards - perceuses, meuleuses, éclairage de travail. Les deux prises de force triphasées alimenteront des machines plus importantes : postes à souder transformateurs, bétonnières industrielles ou compresseurs à pistons.

Protections électriques

Chaque groupe de prises possède ses propres disjoncteurs :

• Prises Schuko (230 V) - deux disjoncteurs monopolaires C16A avec un courant de court-circuit nominal de 10 kA
• Prise de force 16 A /400 V - disjoncteur tripolaire C16 avec un pouvoir de coupure de 10 kA
• Prise de force 32 A /400 V - disjoncteur tripolaire C32 avec un pouvoir de coupure de 10 kA

L'ensemble est protégé par un interrupteur différentiel 40A /30mA /4-pôles Type A, qui protège contre les chocs électriques par contact indirect - c'est-à-dire lorsqu'une défaillance d'isolation provoque l'apparition d'une tension sur la carcasse de l'appareil connecté. Ce type de protection est requis sur chaque chantier selon les réglementations en vigueur.

Conception et conditions de travail

Le boîtier fonctionne à une tension nominale allant jusqu'à 1000 V AC, ce qui offre une marge de sécurité pour les installations de construction typiques. Les dimensions du boîtier seul sont de 360 ×250 ×185 mm, et avec le support et la poignée de transport - 495 ×250 ×185 mm. Les vis de fixation sont en acier inoxydable résistant à la corrosion en milieu humide. Le joint de porte en caoutchouc EPDM conserve sa flexibilité même à des températures négatives.

La production est réalisée selon un système de gestion de la qualité certifié par TÜV SÜD selon la norme ISO 9001:2015. L'armoire répond aux exigences de la directive CE, des normes IEC/EN61009-1, et sa conception est conforme à la norme IEC/EN61439.
