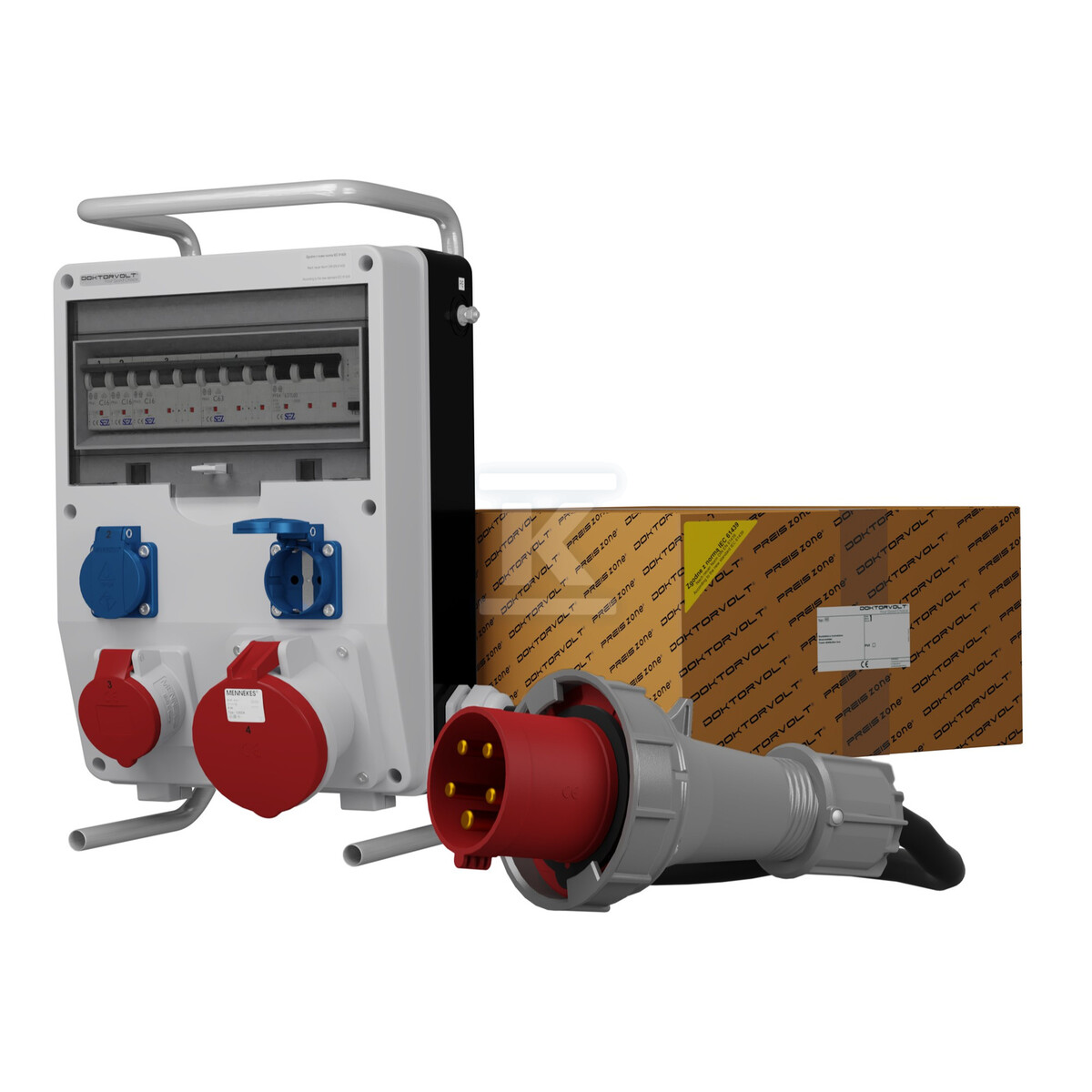

Tableau de chantier sur support avec câble TD-S/FI SKHU 63A 16A 2x230V Schuko Doktorvolt 0304 DV-0304-D

Alimentation complète pour chantier

Le tableau de distribution de chantier TD-S/FI SKHU est un dispositif de distribution prêt à l'emploi, permettant le raccordement sécurisé d'outils de réseau (230V) ainsi que d'équipements de puissance (400V) dans les conditions typiques des chantiers, des ateliers et des installations industrielles. Le disjoncteur différentiel intégré assure une protection contre les contacts indirects - chaque prise est protégée par un disjoncteur dédié, de sorte que la défaillance d'un circuit ne paralyse pas les autres.

Prises et configuration des circuits

L'appareil est équipé de deux prises Schuko (230V, IP54) pour l'alimentation d'outils électroportatifs, d'éclairage de travail ou d'équipements de bureau. Les deux fonctionnent via un rail commun TH/TS35 et sont protégées par des disjoncteurs C16 1P 10kA - la caractéristique C permet de tolérer les pics de courant de courte durée lors du démarrage des moteurs (ex: perceuses-malaxeurs), tout en réagissant rapidement en cas de court-circuit.

Pour les applications plus lourdes, deux prises de puissance CEE de marque Mennekes (IP44) sont prévues :

• 400V / 16A - pour les postes à souder, compresseurs ou bétonnières,
• 400V / 63A - pour les grandes machines de chantier nécessitant une alimentation robuste.

Chaque prise de puissance possède son propre disjoncteur (respectivement C16 et C63, tous deux en version tripolaire). L'ensemble est complété par un disjoncteur différentiel Type A, 63A / 30mA, qui surveille la fuite de courant dans le circuit principal et coupe l'alimentation en cas de détection d'une différence dangereuse entre le conducteur de phase et le neutre.

Boîtier et construction mécanique

Le tableau est monté sur un support en aluminium avec poignée, ce qui permet de le poser au sol sans fixations supplémentaires - une solution typique pour les travaux routiers ou sur les chantiers à ciel ouvert. Le boîtier lui-même est fabriqué en technopolymère (porte en polycarbonate), ce qui assure une résistance aux chocs mécaniques et aux conditions météorologiques.

Les dimensions du corps sont de 360 × 250 × 185 mm ; après montage de la poignée de transport, la hauteur passe à 495 mm, ce qui facilite l'accès libre aux prises sans avoir à se baisser. La plaque frontale est de couleur grise RAL7035 - un standard dans l'appareillage électrique industriel - tandis que la plaque arrière est noire.

L'indice de protection du boîtier est IP44, ce qui signifie une barrière efficace contre les objets >1 mm et les projections d'eau de toutes directions. Le joint en caoutchouc EPDM conserve sa flexibilité même à des températures négatives. Les vis de fixation sont en acier inoxydable - elles ne corrodent pas, même lors d'une exposition prolongée à l'humidité.

L'ensemble comprend également un presse-étoupe PG-29 permettant l'introduction d'un câble supplémentaire - utile pour l'extension de l'installation ou le raccordement permanent d'un second récepteur.

Câblage et raccordement

Le tableau est livré avec un câble de raccordement H07RN-F dont la section de conducteur est adaptée à la pleine charge de l'appareil. La fiche CEE 63A / IP67 permet un raccordement direct à un tableau de distribution ou à un groupe électrogène - l'indice IP67 signifie une étanchéité à la poussière et une résistance à l'immersion temporaire dans l'eau, le raccordement est donc sûr même sous la pluie.

Le câblage interne est réalisé avec des fils H07V-K en trois couleurs d'isolation (jaune-vert pour la protection, bleu pour le neutre, noir pour la phase) - l'identification standard des conducteurs facilite l'éventuelle maintenance ou extension.

La production est réalisée selon un système de gestion certifié par TÜV SÜD ISO9001:2015 ; l'appareil répond aux exigences des normes CE et IEC6
