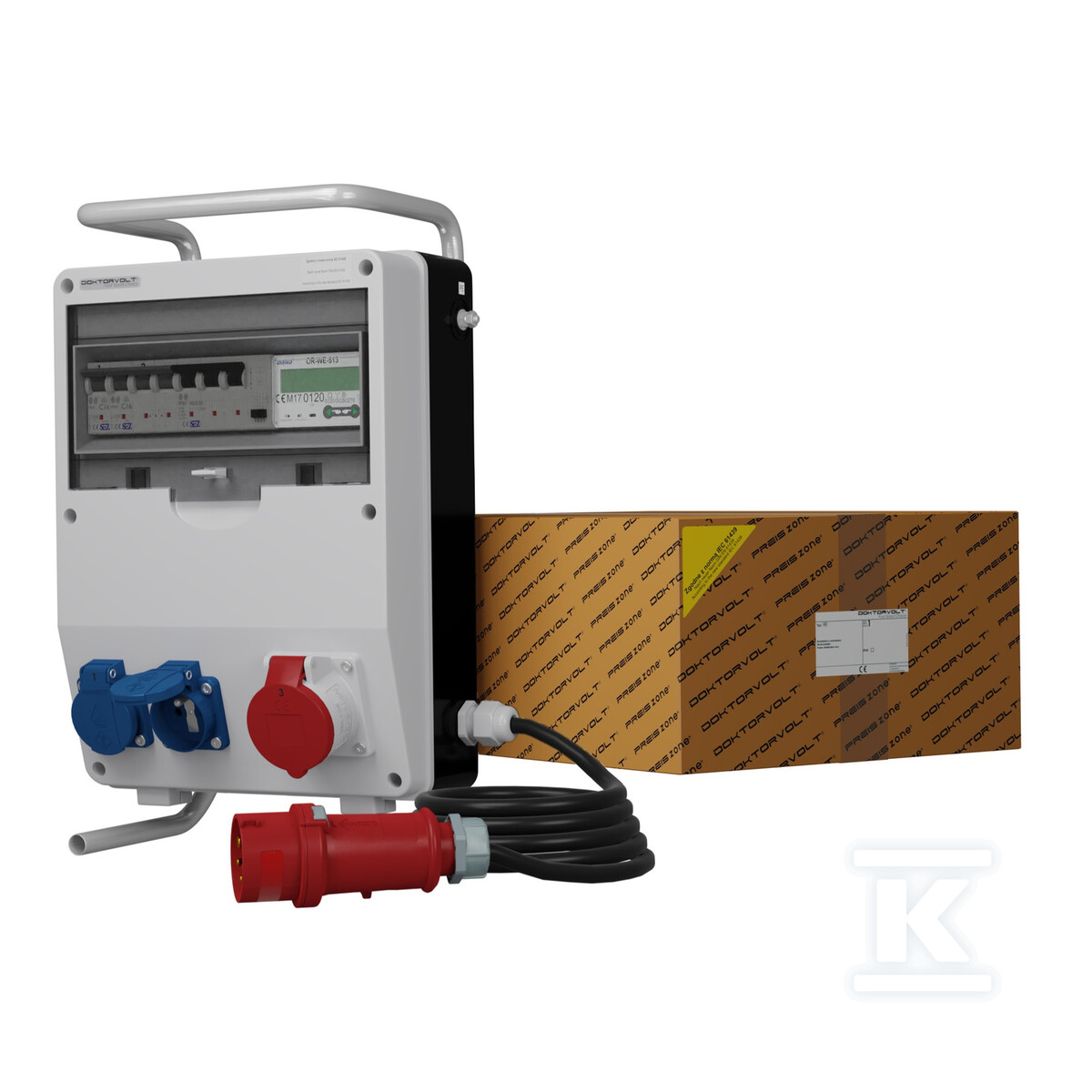

Tableau de chantier sur support avec câble et compteur d'énergie TD-S/FI SKHU 16A 2x230V Doktorvolt 0519 DV-0519-F

Armoire de distribution de chantier portable avec contrôle de la consommation d'énergie

L'armoire de distribution sur support avec compteur d'énergie intégré est une solution complète pour les chantiers, les ateliers et les zones industrielles - tout-en-un, prête à être branchée. Le boîtier en technopolymère sur un support en aluminium permet de déplacer librement l'armoire en fonction de l'emplacement actuel des travaux.

Équipement des prises et appareillage de protection

Vous trouverez à bord trois prises monophasées 230 V / 16 A (système français avec broche de terre) et une prise de force 400 V / 16 A / 5P - les deux types sont de classe d'étanchéité IP44. Chaque prise possède sa propre protection contre les surintensités : un disjoncteur C16 1P pour les prises 230 V et un disjoncteur C16 3P pour la prise de force - tous deux avec un pouvoir de coupure de 10 kA. La protection contre les contacts indirects est assurée par un disjoncteur différentiel 40 A / 30 mA / 4P Type A, qui détecte aussi bien les courants sinusoïdaux que les courants pulsés DC.

Compteur de consommation d'énergie et câblage

Le compteur intégré LE-02d MID F&F enregistre la consommation d'énergie dans un système triphasé 3 × 230/400 V AC, prenant en charge des charges allant de 3 × 5 A à (3 × 80) A. Grâce à la certification MID, vous avez l'assurance que les mesures respectent les exigences métrologiques - idéal pour la facturation de la consommation d'énergie sur des sites loués ou pour la facturation aux locataires. Le câblage est réalisé avec des fils H07V-K de sections 2,5-6 mm² dans des couleurs conformes à la norme : bleu (neutre), jaune-vert (protection) et noir (phases). Le câble d'alimentation est un câble en caoutchouc H07RN-F 5×4 mm² d'une longueur d'environ 90 cm, terminé par une fiche CEE ProTOP 32 A / 5P / 400 V / IP44.

Conception du boîtier et conditions de travail

Le boîtier peut contenir 12 modules sur une seule rangée et est adapté à des tensions allant jusqu'à 1000 V. La plaque frontale de couleur grise RAL 7035 et la porte en polycarbonate assurent la résistance mécanique et l'esthétique - les vis en acier inoxydable et le joint en caoutchouc EPDM garantissent l'étanchéité IP44 même en utilisation en extérieur. Un presse-étoupe PG-21 est inclus. Les dimensions de l'armoire seule sont de 360 × 250 × 185 mm, et avec le support en aluminium - 495 × 250 × 185 mm.

Le fabricant déclare un courant nominal d'entrée de 32 A, une tension nominale de 230/400 V, une capacité de tenue au courant de court-circuit ICC ≤ 10 kA et un coefficient RDF de 0,7. L'armoire est conforme aux normes CEI-23-48/49 et IEC 670 pour le boîtier, IEC/EN/PN-EN-61009-1 pour le disjoncteur différentiel et CSN EN 60898/SN EN 60947-2 pour les disjoncteurs. La production est réalisée dans un système de gestion certifié par TÜV SÜD selon la norme ISO 9001:2015.
