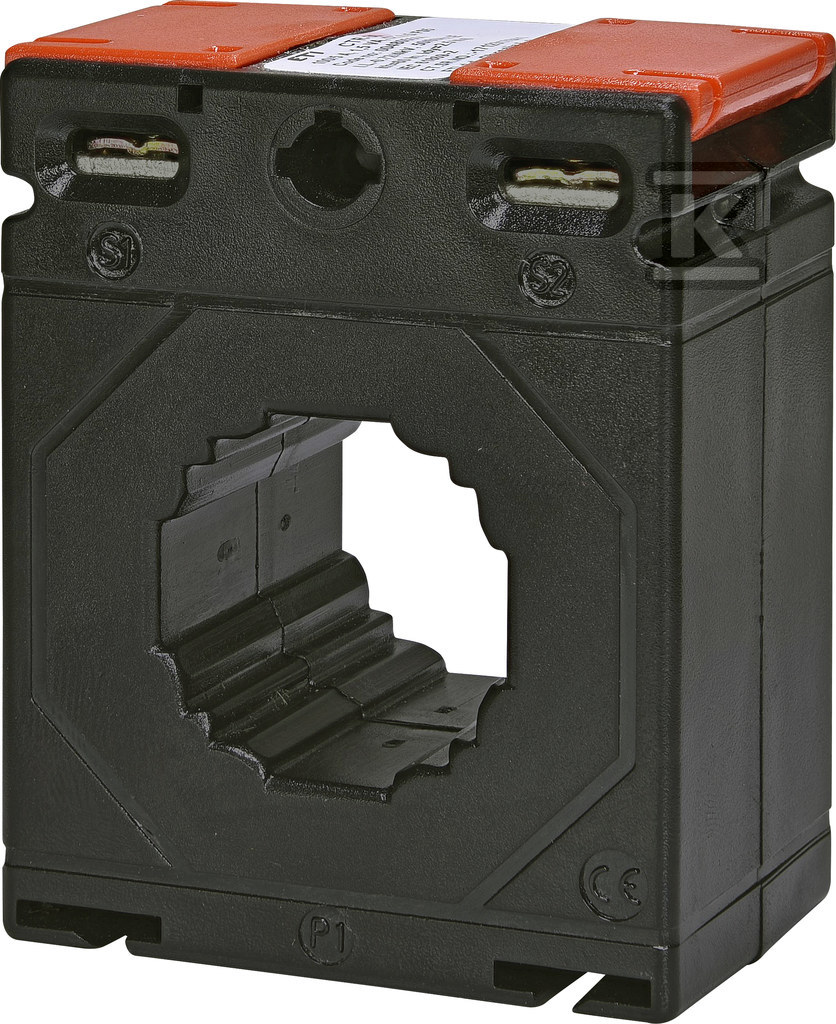

Transformateur de courant CTR-30 200/5 CL.0,5 004805508

Transformateur de courant pour systèmes de contrôle et de mesure

Le transformateur de courant CTR-30 200/5 CL.0,5 est un appareil fiable et précis, utilisé dans les systèmes de contrôle et de mesure, les analyseurs de paramètres réseau et les systèmes de correction automatique du facteur de puissance (PFC). Sa conception et ses paramètres en font un composant clé dans les installations nécessitant une mesure précise du courant.

Construction et application

Transformateur de courant traversant avec un diamètre de passage de 30,5 mm, conçu pour fonctionner avec des courants primaires jusqu'à 200A. Le rapport 200/5 signifie que pour un courant de 200A à l'entrée, vous obtiendrez un signal de 5A à la sortie - ce qui est une norme dans de nombreux systèmes de mesure. La puissance apparente nominale de 5 VA assure un fonctionnement stable et précis de l'appareil. La classe de précision 0,5 garantit une grande précision des mesures, ce qui est particulièrement important dans les applications nécessitant une certification et le respect des normes.

Caractéristiques et avantages clés

• Précision de la mesure: La classe de précision 0,5 assure des résultats de mesure fiables, minimisant le risque d'erreurs dans les lectures et les analyses.
• Polyvalence: Le transformateur peut être utilisé aussi bien dans les nouvelles installations que dans les systèmes de mesure modernisés.
• Sécurité: Le boîtier en polycarbonate avec fibre de verre (résistance au feu UL 94V-0) offre une résistance mécanique et thermique élevée, augmentant la sécurité d'utilisation.
• Montage facile: Le kit comprend des supports pour le montage sur rail ou plaque de montage, ce qui facilite et accélère l'installation. Des bornes de connexion avec couvercle (IP20) et des bornes de connexion universelles sont également disponibles.
• Durabilité: Conçu pour fonctionner dans des températures de -20°C à +45°C, ce qui permet son utilisation dans différentes conditions environnementales.
• Protection contre les courts-circuits: Le courant de court-circuit thermique (Ith) de 68 x In et le courant de court-circuit dynamique (Idyn) de 2,5 x Ith assurent une protection efficace contre les effets des courts-circuits dans l'installation.

Ce transformateur est une solution solide pour les professionnels de l'installation électrique et pour les utilisateurs finaux à la recherche d'un élément fiable du système de mesure. Ses paramètres techniques et sa conception garantissent un fonctionnement durable et sans faille.
