Compensateur axial Geberit Mapress acier inoxydable d54 33938

Compensateur axial Geberit Mapress Edelstahl d54 – fiabilité et durabilité dans le système Mapress

Le compensateur axial Geberit Mapress Edelstahl d54 est un élément du système d’installation Mapress, conçu pour compenser la dilatation thermique dans les conduites en acier inoxydable. Sa conception permet d’absorber les contraintes résultant des variations de température, protégeant ainsi l’installation contre les dommages et assurant une fiabilité à long terme. Cela est particulièrement crucial dans les installations de chauffage, de refroidissement et sanitaires, où des fluctuations importantes de température sont courantes.

Ce compensateur, fabriqué en acier inoxydable de haute qualité 1.4401 (DIN EN 10088), garantit une résistance à la corrosion et une longévité même dans des conditions d’exploitation exigeantes. L’utilisation de manchons à serrage permet un montage rapide et sécurisé sans soudure, ce qui se traduit par une économie de temps et de coûts de main-d’œuvre. Ainsi, aussi bien les installateurs que les utilisateurs finaux peuvent compter sur un fonctionnement sans problème pendant de nombreuses années.

Conception et applications

Le compensateur axial Geberit Mapress Edelstahl d54 est destiné à être utilisé avec des tubes de diamètre nominal DN 50 (diamètre extérieur de 54 mm). Sa structure repose sur un balancier en acier inoxydable, permettant d’absorber les mouvements axiaux du réseau de conduites. Le joint en CIIR assure l’étanchéité de la connexion et empêche les fuites. L’indicateur intégré de serrage permet un contrôle visuel de la correcte réalisation du raccordement – l’absence de serrage indique une non-étanchéité.

• Compensation de la dilatation thermique : réduit les contraintes dans les conduites causées par les variations de température, minimisant ainsi le risque de dommages.
• Montage rapide : le système Mapress permet un montage sans soudure, accélérant considérablement les travaux d’installation.
• Durabilité et résistance : l’acier inoxydable 1.4401 assure une résistance à la corrosion et une longue durée de vie du compensateur.
• Sécurité : l’indicateur de serrage garantit la correction du raccordement et l’étanchéité de l’installation.
• Universalité : compatible avec l’ensemble du système Geberit Mapress Edelstahl, facilitant son intégration dans les infrastructures existantes.

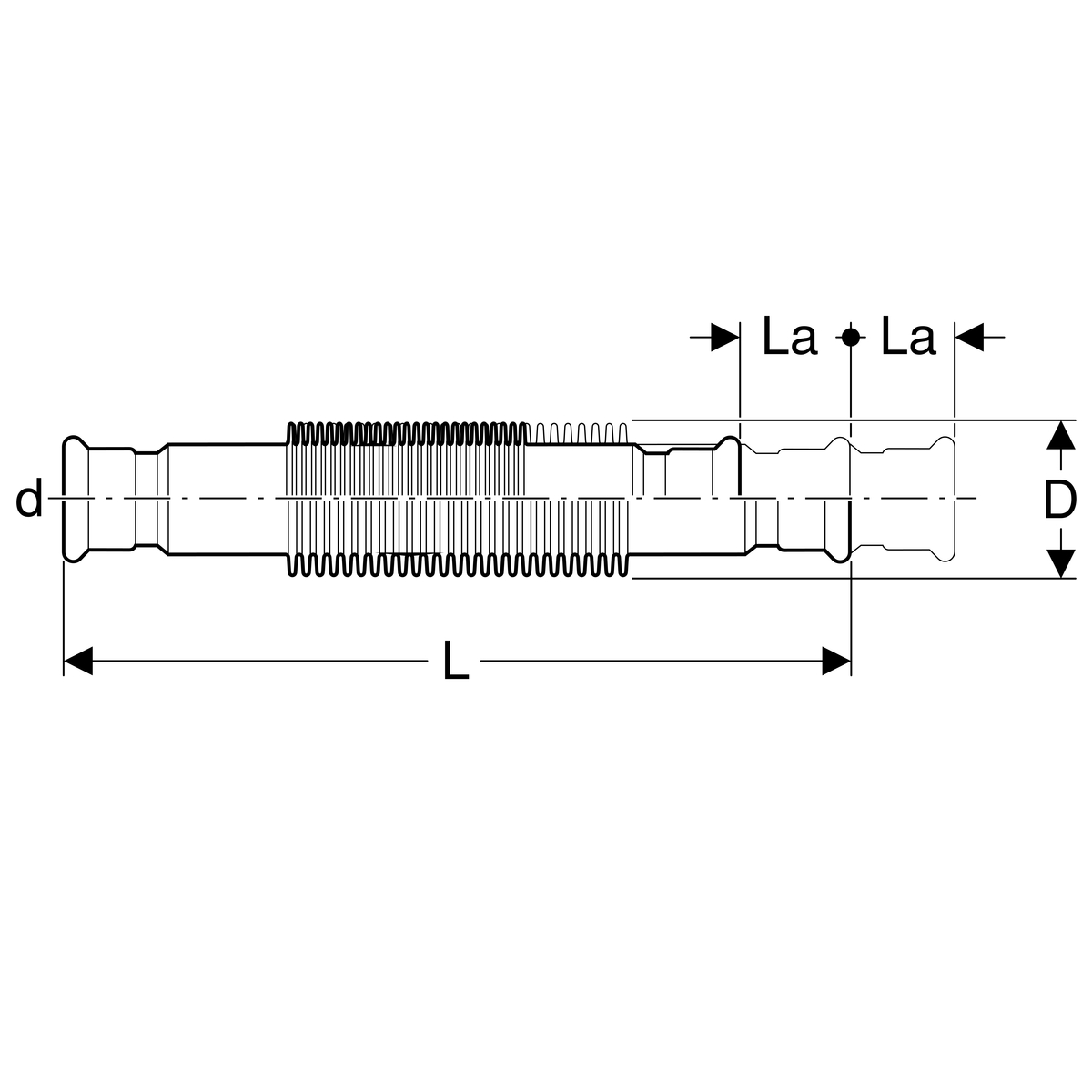

Le compensateur présente une pression de service maximale de 1600 kPa et peut fonctionner dans une plage de températures allant de -30°C à +120°C, ce qui le rend adapté à un large éventail d’applications industrielles et de construction. Il convient de prendre en compte les tolérances dimensionnelles lors de la conception de l’installation : la longueur totale (La) peut varier de +/- 18 mm, et le diamètre (D) de +/- 7 cm. Le compensateur est fourni en emballage unitaire (VE1 = 1 pièce).
