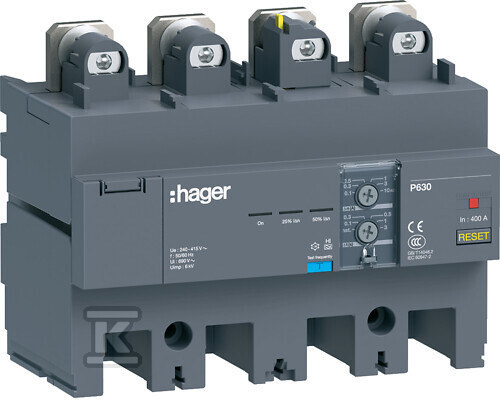

Bloc RCD pour P630 4P 400A Idn réglable HBW400H

Bloc différentiel pour disjoncteur P630, 4P, 400 A avec courant de déclenchement réglable

Cette solution est destinée à être installée dans les systèmes de tableaux électriques avec les disjoncteurs de puissance P630. Elle fonctionne comme un module de protection supplémentaire, qui s’intègre à la construction existante — aucune nécessité de remplacer l’ensemble de l’appareil.

Le courant nominal de 400 A permet son utilisation dans les installations industrielles et commerciales, où les charges sont élevées et la stabilité de l’alimentation est cruciale.

Le courant différentiel réglable (0,1 … 10 A) offre une flexibilité dans le choix de la sensibilité — il peut être adapté au type de charge, par exemple pour éviter les déclenchements intempestifs avec des appareils à fort courant d’appel.

Le délai temporel jusqu’à 3000 ms assure la sélectivité dans les réseaux à plusieurs niveaux — il ne se déclenchera pas lors de fuites courtes et non dangereuses qui ne nécessitent pas la coupure de l’alimentation.

La protection contre le déclenchement indésirable agit au niveau du mécanisme — elle bloque la désactivation accidentelle due aux vibrations ou aux chocs mécaniques. De plus, le verrouillage physique empêche le détachement non autorisé ou la modification des réglages.

Une haute résistance aux courants de défaut (3 kA) et à la tension d’arc 6 kV garantissent que le bloc résiste aux surtensions et aux impulsions du réseau — particulièrement important dans les zones avec une mauvaise qualité de réseau ou à proximité de sources générant des interférences.

Le degré de protection IP40 assure la sécurité contre les corps solides de plus de 1 mm — suffisant pour les installations dans les armoires de distribution.

Il fonctionne dans une large plage de températures : de -25 °C à +70 °C — adapté aussi bien aux locaux chauffés qu’aux espaces non chauffés (par ex. entrepôts, halls de production). Conforme au degré de contamination 3 — ce qui signifie qu’il peut être monté dans des environnements à poussière ou humidité modérées.

La sensibilité de type A indique une protection efficace contre les courants différentiels alternatifs et les courants continus pulsés — idéale pour les appareils modernes avec onduleurs (par ex. entraînements, chargeurs EV, LED).

Tension de fonctionnement 220–415 V et fréquence 50/60 Hz couvrent la plupart des systèmes triphasés standards.

Le montage est simple — il s’intègre directement au rail de distribution P630 sans câbles ou outils supplémentaires. Aucun calibrage n’est requis après l’installation. Pour l’installateur, c’est un gain de temps ; pour l’utilisateur — une garantie de fonctionnement sans intervention.
