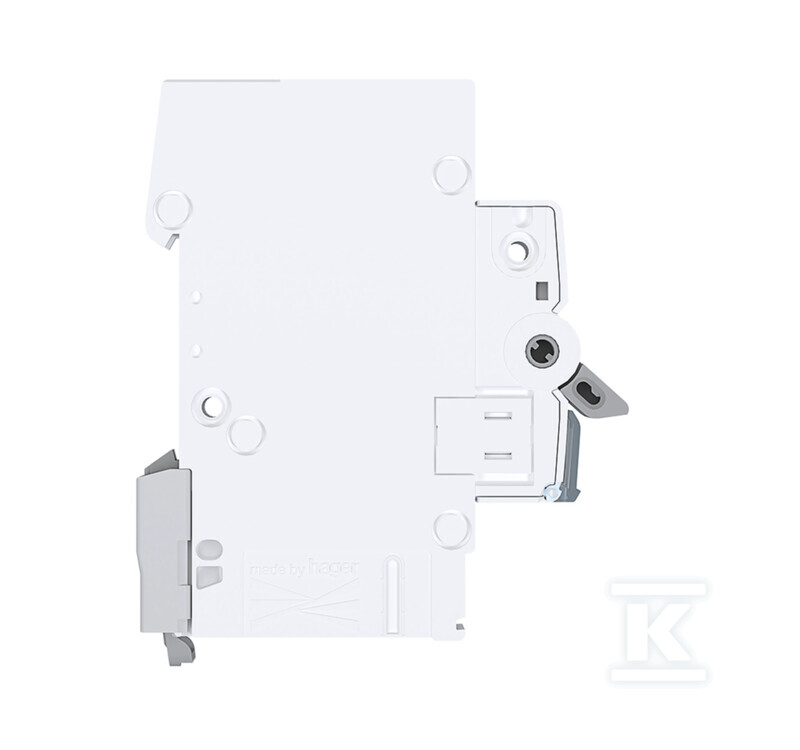

Disjoncteur magnétothermique MCB Icn=6000A 4P C 32A MCN432

Protection des circuits triphasés dans les installations industrielles et commerciales

Ce disjoncteur tétrapolaire avec un courant nominal de 32 A et une caractéristique C est conçu pour protéger les circuits triphasés contre les effets des surcharges et des courts-circuits. Sa capacité de coupure de 6 kA (selon IEC 60898-1) et de 10 kA (selon IEC 60947-2 à 400 V AC) permet son utilisation aussi bien dans des installations commerciales de grande envergure que dans des environnements industriels aux exigences élevées.

La caractéristique C signifie que le déclencheur magnétique s'activera à un courant 5 à 10 fois supérieur au courant nominal. Cette caractéristique permet au disjoncteur de bien gérer les charges caractérisées par un courant d'appel modéré — par exemple, les moteurs électriques ou les transformateurs — sans réagir aux pics de courant de courte durée typiques du démarrage des appareils.

Paramètres électriques et comportement sous différentes conditions de température

Le courant nominal de 32 A est mesuré à une température de référence de 30 °C. Cette valeur varie selon les conditions ambiantes : à -15 °C, il augmente à 38,6 A, tandis qu'à la température de fonctionnement maximale admissible (+70 °C), il descend à 24,2 A. Lors de la conception des tableaux électriques, ces corrections doivent être prises en compte, en particulier si l'appareil doit fonctionner dans des armoires limitant la circulation de l'air ou dans des locaux à température élevée.

La tension de service nominale est de 230-400 V AC, la tension d'isolement est de 500 V et la tension de tenue aux chocs est de 4 kV. La fréquence de fonctionnement se situe dans la plage 50-60 Hz. La perte de puissance totale à la charge nominale est de 17,60 W, ce qui se traduit par environ 3,9 W par pôle — une information importante pour la planification de la ventilation du tableau.

Connexions électriques et montage sur rail DIN

Le disjoncteur occupe une largeur de 4 modules sur un rail DIN standard de 35 mm. La connexion supérieure est réalisée via une borne à vis traditionnelle, tandis que la connexion inférieure utilise le système biconnect permettant le raccordement de fils rigides et multibrins à l'aide d'un tournevis ou de embouts de câblage.

Plage de sections de connexion :

• Conducteurs rigides et multibrins : 1-35 mm²
• Conducteurs flexibles : 1-25 mm²

Le couple de serrage nominal des bornes est de 2,8 Nm — cette valeur est cruciale tant pour la stabilité de la connexion électrique que pour éviter d'endommager la borne elle-même lors du montage.

Une caractéristique de conception importante est la possibilité de monter l'appareil sous n'importe quel angle (360°), ce qui facilite l'aménagement des tableaux dans des espaces restreints. L'alignement des bornes supérieures et inférieures permet un passage esthétique des fils et simplifie le processus de câblage.

Conditions de fonctionnement et conformité aux normes

L'indice de protection de l'enveloppe est IP20, ce qui signifie une protection contre les corps solides >12,5 mm et une absence d'étanchéité à l'eau — typique des tableaux installés à l'intérieur des bâtiments. L'appareil est adapté à un fonctionnement dans toutes les conditions climatiques (protection contre l'humidité de l'air), dans une plage de températures allant de -25 °C à +70 °C et à une altitude allant jusqu'à 2000 m d'altitude.

Le degré de pollution selon IEC 60664/IEC 60947-2 est de 2, et la classe de limitation d'énergie I²t est de 3 — la classe la plus élevée, signifiant une minimisation de l'énergie transmise lors d'un court-circuit, ce qui réduit le risque d'endommagement des éléments protégés de l'installation.

Le disjoncteur est conforme à la directive RoHS et possède une décla
