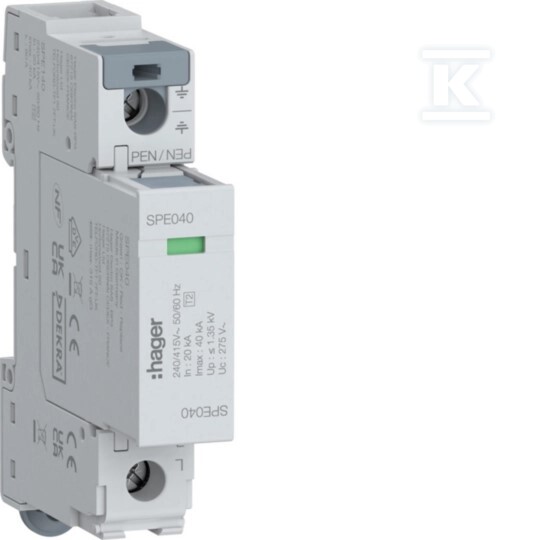

Parafoudre SPD T2 1P réseau TNC In=20kA Imax=40kA Up≤1,35kV SPE140

Protection des installations TN-C contre les surtensions

Le parafoudre T2 est conçu pour protéger les circuits monophasés dans les réseaux de type TN-C. Il protège l'installation électrique contre les effets des surtensions atmosphériques (décharges de foudre) et des surtensions de manœuvre survenant lors de la mise sous tension et de la mise hors tension des récepteurs. L'appareil convient aux tableaux de distribution des bâtiments résidentiels, commerciaux et industriels - partout où une protection efficace mais économique contre les impulsions de tension est requise.

Caractéristiques de fonctionnement et capacité d'absorption d'énergie

L'appareil se caractérise par un courant nominal de décharge In = 20 kA et un courant maximal de décharge Imax = 40 kA (forme d'onde 8/20 µs). Cela signifie qu'il gère sans problème les surtensions typiques présentes dans les installations de bâtiments - qu'il s'agisse de foudre indirecte ou de celles générées par des moteurs, des transformateurs ou des appareils électroménagers. La tension de service continue maximale Uc est de 275 V AC, ce qui assure une marge de sécurité adéquate pour une tension de réseau nominale de 230/400 V. Le niveau de protection Up ≤ 1,35 kV garantit que la tension atteignant les appareils protégés restera inférieure au seuil de dommage pour l'électronique sensible.

La tenue au court-circuit Isccr de 50 kA permet la coopération avec des fusibles jusqu'à 315 A en connexion shunt ou jusqu'à 80 A en configuration en V - offrant ainsi une grande flexibilité lors du choix des protections contre les surintensités en amont.

Conception et signalisation d'état

Le module occupe une largeur de module sur le rail DIN (rail TH35), ce qui permet un montage compact même dans les tableaux à espace limité. La section maximale du conducteur de raccordement est de 50 mm² pour un fil rigide monoconducteur ou multiconducteur et de 35 mm² pour un câble souple multibrins - une plage suffisamment large pour gérer à la fois les circuits de charge fins et les alimentations plus épaisses du tableau principal.

L'indicateur d'usure optique informe de l'état actuel de l'élément de protection sans nécessiter de démontage ou de mesures. Lorsque l'élément de protection épuise sa capacité d'absorption d'énergie, un changement visible signale la nécessité d'un remplacement. L'indice de protection de l'enveloppe IP2XC signifie l'étanchéité à la poussière et la protection contre l'accès avec les doigts et les outils.

L'appareil répond aux exigences de la classe de test Type 2 - c'est le choix optimal pour la protection des circuits terminaux en aval d'un parafoudre principal de Type I ou comme protection autonome dans les installations ne nécessitant pas de résistance aux coups de foudre directs.
