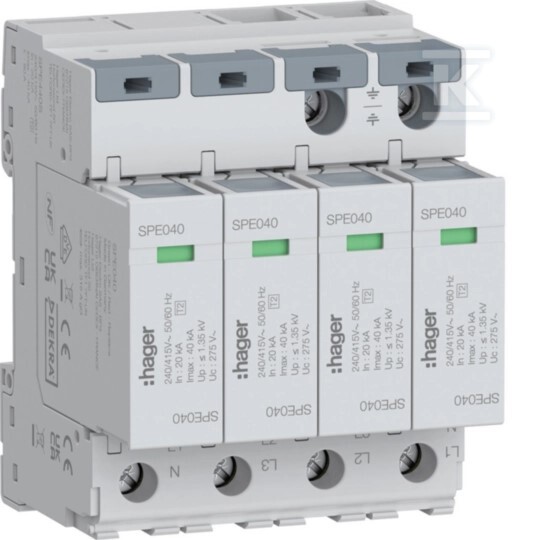

Parafoudre SPD T2 4P 4+0 réseau TN-S In=20kA Imax =40kA Up≤1,35kV SPE440S

Protection contre les surtensions dans les installations TN-S

Le parasurtenseur de classe T2 est conçu pour protéger les équipements électriques contre les pics de tension survenant dans les réseaux TN-S. Sa conception quadripolaire en configuration 4+0 couvre l'ensemble des conducteurs actifs (L1, L2, L3) ainsi que le conducteur neutre (N), protégeant les récepteurs contre les surtensions entre phases et entre conducteurs.

L'appareil se caractérise par un courant nominal de décharge In = 20 kA (mesuré avec une impulsion de 8/20 µs selon la norme IEC 61643), ce qui lui permet d'absorber efficacement l'énergie des surtensions atmosphériques et de commutation typiques. La capacité maximale de décharge Imax de 40 kA constitue la limite supérieure des capacités de l'appareil dans des conditions extrêmes - au-delà de cette valeur, le parasurtenseur doit être remplacé.

Le niveau de protection de tension Up ≤ 1,35 kV signifie que même lors d'une charge de choc maximale, la tension en sortie de l'appareil ne dépassera pas cette valeur. C'est une information cruciale pour le récepteur protégé - la plupart de l'électronique moderne (automates programmables (PLC), variateurs de fréquence, systèmes BMS) tolère des tensions allant jusqu'à environ 1,5-2 kV pendant une durée très courte.

La tension de service continue Uc = 275 V AC définit la tension de phase maximale du réseau pour laquelle le parasurtenseur peut rester connecté indéfiniment. La plage de tensions nominales Ue = 240-415 V AC couvre les configurations monophasées et triphasées standard rencontrées dans les installations commerciales et industrielles.

Paramètres de fonctionnement et conditions d'exploitation

L'appareil fonctionne à une fréquence de 50-60 Hz, ce qui est la norme pour les réseaux électriques européens. La plage de températures de fonctionnement de −40 à +85°C permet une utilisation aussi bien dans des locaux chauffés que dans des armoires extérieures ou des salles des machines - là où la température peut chuter considérablement en hiver ou augmenter en été.

La protection contre les surintensités maximale recommandée pour un raccordement en parallèle est de 315 A. Cela signifie que dans les circuits alimentant le parasurtenseur, il convient d'installer un fusible ou un disjoncteur dont le courant nominal n'est pas supérieur à cette valeur - afin de prévenir l'endommagement du parasurtenseur lui-même en cas de défaillance de l'installation.

La conception modulaire occupe 4 modules sur rail DIN TH35, ce qui correspond à une largeur d'environ 71 mm. La hauteur (96,6 mm) et la profondeur (71,5 mm) respectent les dimensions standards des appareillages modulaires montés dans les tableaux électriques.

Raccordement et installation

Les bornes à vis acceptent les conducteurs suivants :

• souples (multibrins) de section 1,5-35 mm²
• rigides (monobrin) de section 1,5-50 mm²

Le couple de serrage nominal des bornes est de 3-3,5 Nm. Un serrage correct est essentiel tant pour la sécurité électrique (minimisation de la résistance de connexion) que pour la sécurité mécanique - un couple trop faible peut entraîner un desserrage des conducteurs sous l'effet des vibrations ou des variations de température.

L'appareil n'est pas équipé de contact pour signalisation à distance - l'information sur l'état de fonctionnement est disponible uniquement via un indicateur optique situé sur la face avant du boîtier.

Conformité environnementale et normes

Le parasurtenseur répond à la classe d'exigences T2 selon IEC 61643, ce qui confirme sa capacité à protéger contre les surtensions générées par les décharges atmosphériques et les opérations de commutation sur le réseau électrique.

Le produit est :

• sans halogène - le boîtier et les éléments de co
