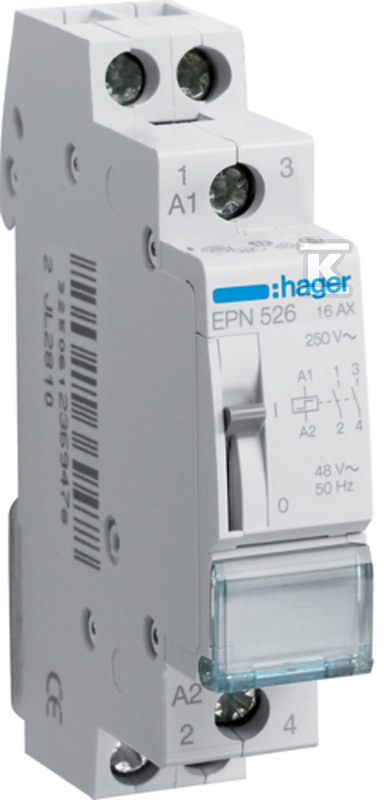

Relais bistable 48VAC/24VDC 2NO 16A EPN526

Relais bistable universel – contrôle rapide et fiable des circuits

Grâce à son mécanisme à verrouillage, ce relais permet de changer l'état du circuit d'un simple appui sur un bouton : une fois pour allumer, une seconde fois pour éteindre. Il fonctionne aussi bien avec une tension de commande de 48 V AC que de 24 V DC, offrant ainsi une flexibilité d'intégration dans les installations d'éclairage et d'automatisation du bâtiment existantes. Son montage sur rail DIN occupe un espace minimal (largeur = 17,5 modules, profondeur 63 mm), ce qui le rend idéal pour les tableaux électriques standards.

Principaux avantages en pratique

• Circuit à deux contacts NO (2 × NO) – assure deux contacts indépendants fermés lors de la mise sous tension, simplifiant ainsi le câblage pour le contrôle de multiples points lumineux.
• Courant de commutation de 16 A – suffisant pour gérer les charges les plus lourdes, domestiques et industrielles (par exemple, moteurs de petites pompes).
• Commande manuelle – possibilité de basculer manuellement l'état sans avoir besoin d'un signal de commande, utile pour les tests ou les arrêts d'urgence.
• Compatibilité avec l'éclairage : capacité de commutation maximale de 1800 W pour les lampes à incandescence et de 800 VA (jusqu'à 1600 VA avec compensation DUO) pour les lampes fluorescentes – permet de connecter aussi bien des lampes traditionnelles que des sources LED modernes.
• Faible consommation d'énergie – courant à vide de seulement 6 mA, et pertes de puissance à pleine charge de 2,4 W, minimisant ainsi les coûts d'exploitation.
• Résistance aux conditions environnementales : plage de températures de fonctionnement de ‑5 °C à 40 °C, et isolation de classe Ue = 250 V répondant aux exigences de sécurité pour les installations domestiques et industrielles.

Applications et conformité

Ce relais est idéal pour les systèmes de contrôle d'éclairage (maisons individuelles, bâtiments publics), l'automatisation du bâtiment et les installations nécessitant une commutation simple de multiples points à partir d'une seule source de signal. Le produit est conforme à la norme IP20 et dispose des certifications RoHS et REACh (sans SVHC), facilitant ainsi la conformité aux exigences environnementales et légales lors de la conception d'installations électriques modernes.
