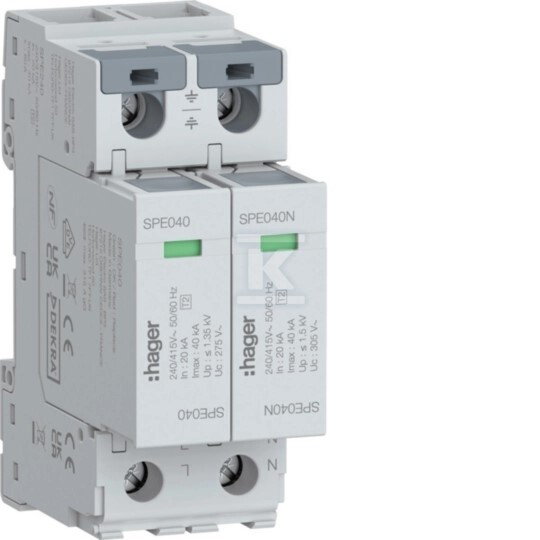

SPD Parafoudre T2 2P 2+0 réseau TN-S/TT In=40kA Imax=40kA Up≤1,35kV SPE240

Protection bipolaire contre les surtensions dans les installations AC

Le parafoudre de type T2 (classe II) est conçu pour être monté dans les tableaux électriques des bâtiments résidentiels, commerciaux et industriels. La conception 2P en configuration 2+0 signifie deux circuits de protection indépendants sans fusible commun - chaque pôle fonctionne de manière autonome, ce qui augmente la fiabilité de l'ensemble du système. L'appareil prend en charge les configurations TN-S (conducteurs N et PE séparés) et TT (mise à la terre du transformateur et mise à la terre séparée des récepteurs), ce qui le rend efficace aussi bien dans les installations anciennes que dans les nouveaux bâtiments.

Le courant nominal de décharge In = 20 kA (8/20 μs) est une valeur déterminée lors des tests normatifs - c'est la quantité d'énergie que l'appareil peut évacuer en toute sécurité à plusieurs reprises. Le courant de décharge maximal Imax = 40 kA constitue la limite supérieure de la capacité de protection. En pratique, cela signifie que même lors d'une forte impulsion de foudre, le parafoudre absorbera efficacement l'énergie, protégeant ainsi les récepteurs connectés - des composants du tableau électrique jusqu'aux appareils électroménagers.

Paramètres de fonctionnement et efficacité de protection

La tension maximale de service continu Uc = 275 V AC définit la tension de travail la plus élevée à laquelle le parafoudre reste en veille sans activation. La tension nominale de l'installation est de 415 V AC, ce qui correspond aux systèmes triphasés standards rencontrés dans les réseaux de distribution européens.

Le niveau de protection (tension résiduelle) est de :

• L-N: ≤ 1,35 kV - protège les récepteurs entre la phase et le neutre,
• N-PE: ≤ 1,5 kV - évacue la décharge entre le neutre et la terre.

Une tension résiduelle plus faible en L-N est une caractéristique importante - plus cette valeur est basse, moins d'énergie atteindra l'équipement protégé. Avec un seuil de sensibilité typique des appareils électroniques de l'ordre de 1-1,5 kV, la valeur de 1,35 kV assure une marge de sécurité pour la plupart des installations.

La tenue au courant de court-circuit à Isccr = 50 kA est la capacité à supporter un courant de court-circuit jusqu'à l'actionnement de la protection contre les surintensités - un paramètre important lors de la conception de la sélectivité des protections.

Conception, signalisation et conditions d'exploitation

L'appareil occupe 2 modules sur rail DIN TH35, ce qui permet un montage simple dans les tableaux électriques standards. La signalisation optique informe de l'usure du module - lorsque l'indicateur change de couleur ou disparaît, il faut remplacer la cartouche par une nouvelle. L'absence de contact pour la signalisation à distance fait que ce modèle est principalement destiné aux installations où le statut du parafoudre est contrôlé visuellement lors des inspections périodiques.

L'indice de protection du boîtier IP2XC signifie :

• IP2X - protection contre les corps solides >12,5 mm (doigt),
• C - diamètre des ouvertures de ventilation ou fentes ≤ Ø12 mm,
• absence d'étanchéité à l'eau - montage exclusivement à l'intérieur de tableaux électriques secs.

Sections maximales des conducteurs à connecter :

• monoconducteur/multiconducteur rigide : jusqu'à 50 mm²,
• flexible (câble) : jusqu'à 35 mm².

La protection contre les surintensités recommandée est un fusible ou un disjoncteur :

• jusqu'à 315 A en connexion en étoile (ou montage en dérivation/Stich),
• jusqu'à 80 A en connexion de type V.

Le poids de l'appareil n'est que de 230 g, ce qui facilite le transport et l'installation même dans des endroits difficiles d'accès. Le boîtier répond aux exigences de classification eClass 11.0 (27130805)
