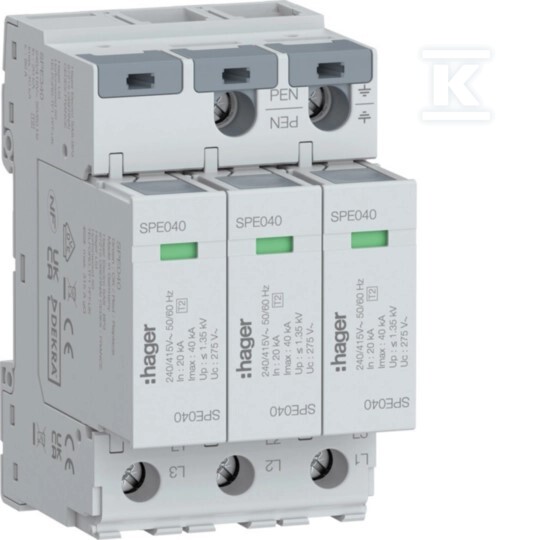

SPD Parafoudre T2 3P 3+0 réseau TN-C In=20kA Imax=40kA Up≤1,35kV SPE340

Protection des installations électriques triphasées dans le système TN-C

Le parafoudre SPE340 est un dispositif de type T2 conçu pour protéger les circuits triphasés dans les réseaux TN-C - là où la terre de protection et le conducteur neutre sont combinés en un seul conducteur PEN. La conception 3P 3+0 signifie que l'appareil protège les trois phases par rapport au conducteur PEN commun, ce qui correspond aux spécificités des armoires industrielles et des bâtiments alimentés en système quadriphasé avec un retour commun.

Le courant nominal de décharge In = 20 kA définit la capacité du parafoudre à absorber des impulsions de surtension répétitives de forme 8/20 µs - typiques des décharges atmosphériques indirectes et de commutation. Le courant maximal de décharge Imax = 40 kA est la limite que l'appareil peut absorber une seule fois sans perte de fonctionnalité.

Lors du déclenchement du parafoudre, une tension de crête apparaît aux bornes de la charge protégée - sa valeur maximale détermine le niveau de protection Up ≤ 1,35 kV. Plus ce paramètre est bas, plus la protection est efficace pour l'électronique sensible.

Paramètres de fonctionnement

La tension maximale de service continu Uc = 275 V AC définit la limite de fonctionnement continu et sans faille de l'appareil pendant toute sa durée de vie. La tension de service nominale se situe dans la plage 240-415 V, ce qui couvre les tensions triphasées standard rencontrées dans les installations de bâtiment et industrielles.

La plage de température de fonctionnement de -40°C à +85°C permet une utilisation aussi bien dans des armoires extérieures qu'intérieures - y compris dans des halls de production ou des stations de pompage. La tenue au courant de court-circuit Isccr = 50 kA garantit la survie dans des conditions de court-circuit jusqu'à l'actionnement de la protection en amont.

Une caractéristique importante est la possibilité d'installation sans fusible amont supplémentaire pour un courant d'alimentation ≤315 A - une simplification de conception pour les fabricants d'armoires.

Construction mécanique

L'appareil occupe 3 modules sur un rail DIN TH-35, ce qui correspond au montage standard des armoires modulaires. Les dimensions de 96,6 × 53,4 × 71,5 mm s'insèrent dans le format typique des boîtiers d'instruments.

Les bornes à vis acceptent les conducteurs monobrin et multibrins : 1,5-50 mm² et les conducteurs souples : 1,5-35 mm². Le couple de serrage est de 3-3,5 Nm - un paramètre crucial pour la certification des connexions selon les normes.

La construction modulaire se compose d'une base et de modules de protection interchangeables - une solution permettant un remplacement rapide de l'élément usé sans démonter l'appareil complet du rail DIN.

La signalisation de l'état est réalisée de manière optique - l'indicateur montre le statut de fonctionnement sans nécessiter de modules de communication supplémentaires. L'appareil n'est pas équipé de contact de signalisation à distance ni de protection intégrée.

L'indice de protection de l'enveloppe est IP2XC - protection contre l'accès aux parties dangereuses avec un outil et contre les éclaboussures d'eau provenant de toutes les directions.

Normes et certificats

Le parafoudre répond à la classe d'exigences T2 selon la norme IEC 61643, ce qui signifie qu'il est capable de limiter les surtensions générées tant par les processus de commutation dans le réseau électrique que par les décharges atmosphériques lointaines. Il n'est pas destiné à absorber directement les coups de foudre - ce rôle est assuré par les parafoudres de type T1 installés derrière un système de séparation externe.

Le fabricant déclare la conformité à la directive RoHS et l'absence de substances SVHC selon le règlement REACH - les documents justif
