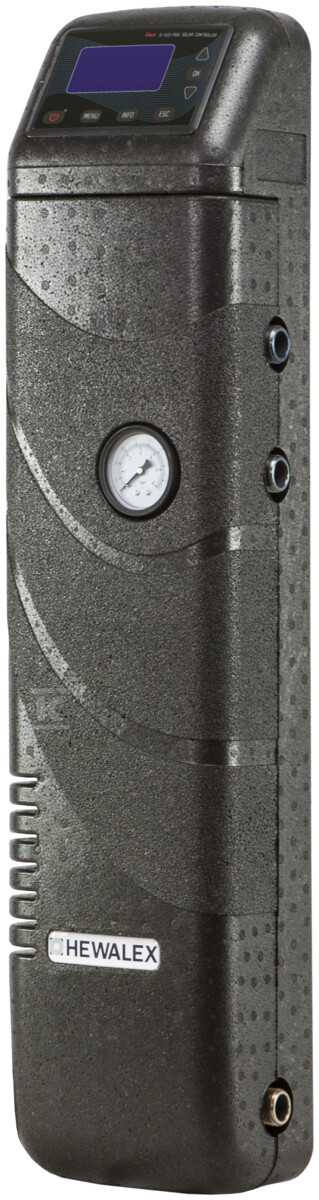

Groupe de pompage ZPS 18E-01 ECO P S6 HSP18E01S6A

Groupe de pompage compacte avec automatisme

L'ensemble de pompage ZPS 18E-01 ECO P S6 est un groupe de pompage complet intégré à un automatisme de commande avancé, conçu spécifiquement pour les installations de capteurs solaires. Cette solution prête à l'emploi "all-in-one" contient tous les éléments nécessaires au démarrage, à l'exploitation et à la maintenance du système solaire.

Automatisme de commande avancé

Le cœur de l'ensemble est le régulateur solaire de la série G422 avec un écran LCD intuitif, permettant un contrôle précis de toute l'installation. Le système prend en charge 19 schémas d'installation solaire différents, incluant des configurations avec chauffage d'appoint et chauffage de l'eau de piscine. Le régulateur offre des indications graphiques des températures actuelles et des états de fonctionnement de l'installation, ainsi que des compteurs de gains thermiques cumulés (journalier, hebdomadaire, mensuel et pluriannuel).

Les fonctions avancées incluent la protection des capteurs contre la surchauffe (au-dessus de 135°C), une fonction hygiénique réalisant un cycle de désinfection antibactérien périodique (antylegionella), ainsi que la possibilité de limiter le fonctionnement de la source de chaleur principale telle qu'une chaudière. Le système peut fonctionner avec un dispositif UPS pour maintenir le fonctionnement de la pompe du circuit solaire et possède un module EKO-LAN pour la surveillance à distance.

Pompe de circulation et éléments de sécurité

L'ensemble est équipé d'une pompe de circulation écoénergétique SHIMGE APM20-6-130T avec un débit maximal de 2,4 m³/h et une hauteur de refoulement de 6 m H₂O. La pompe se caractérise par une consommation d'énergie très faible (3-45W) et une haute efficacité énergétique (EEI ≤0,20). Des versions alternatives sont disponibles avec les pompes SHIMGE APM20-8-130T (débit supérieur) et WILO Para ST15-130/7-50/iPWM2-12.

Le système de sécurité comprend un pressostat de chute de pression (1,5 bar) surveillant la pression correcte dans l'installation et une soupape de sécurité 6 bar protégeant contre la surpression. De plus, un séparateur d'air avec purgeur et tuyau de vidange est monté, ainsi qu'un clapet anti-retour empêchant le reflux du fluide et un manomètre 0-6 bar pour le contrôle de la pression.

Équipement et caractéristiques techniques

L'ensemble comprend 4 capteurs de température NTC10kOhm connectés en usine (un pour le capteur, deux pour l'installation et un dans l'ensemble), ainsi qu'un débitmètre à impulsions permettant une mesure précise du débit du fluide et le calcul de la puissance et de l'énergie actuelles obtenues des capteurs solaires. Le système est alimenté par une tension de 230 VAC/50Hz via un câble avec fiche.

Paramètres de fonctionnement : la pression de service maximale du groupe de pompage est de 6 bar, les solutions aqueuses de glycol propylène jusqu'à 50% de concentration ou l'eau de chauffage sont autorisées. La température maximale du fluide de travail est de 110°C, et la température ambiante pour le fonctionnement de la pompe atteint 53°C. L'ensemble gère des installations avec une surface de capteurs allant jusqu'à 12 m² pour une longueur de tuyauterie allant jusqu'à 50 mètres.

La conception compacte de dimensions 830 x 130 mm est logée dans un boîtier thermo-isolant esthétique avec un support stable pour montage mural. La technologie de la robinetterie de raccordement permet un emplacement universel de l'ensemble par rapport au réservoir et l'adaptation de la direction de sortie des tuyaux du circuit de glycol. Le fabricant offre une garantie de 2 ans.
