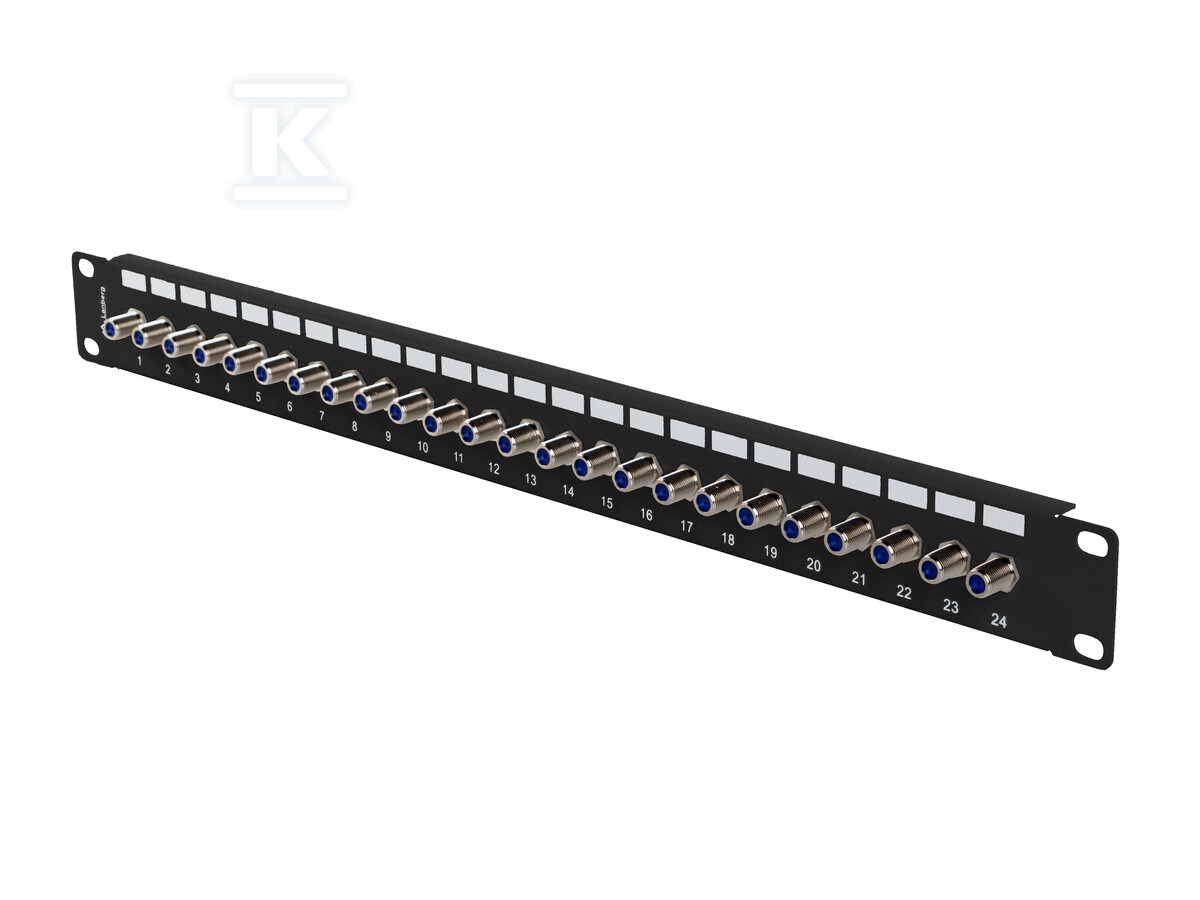

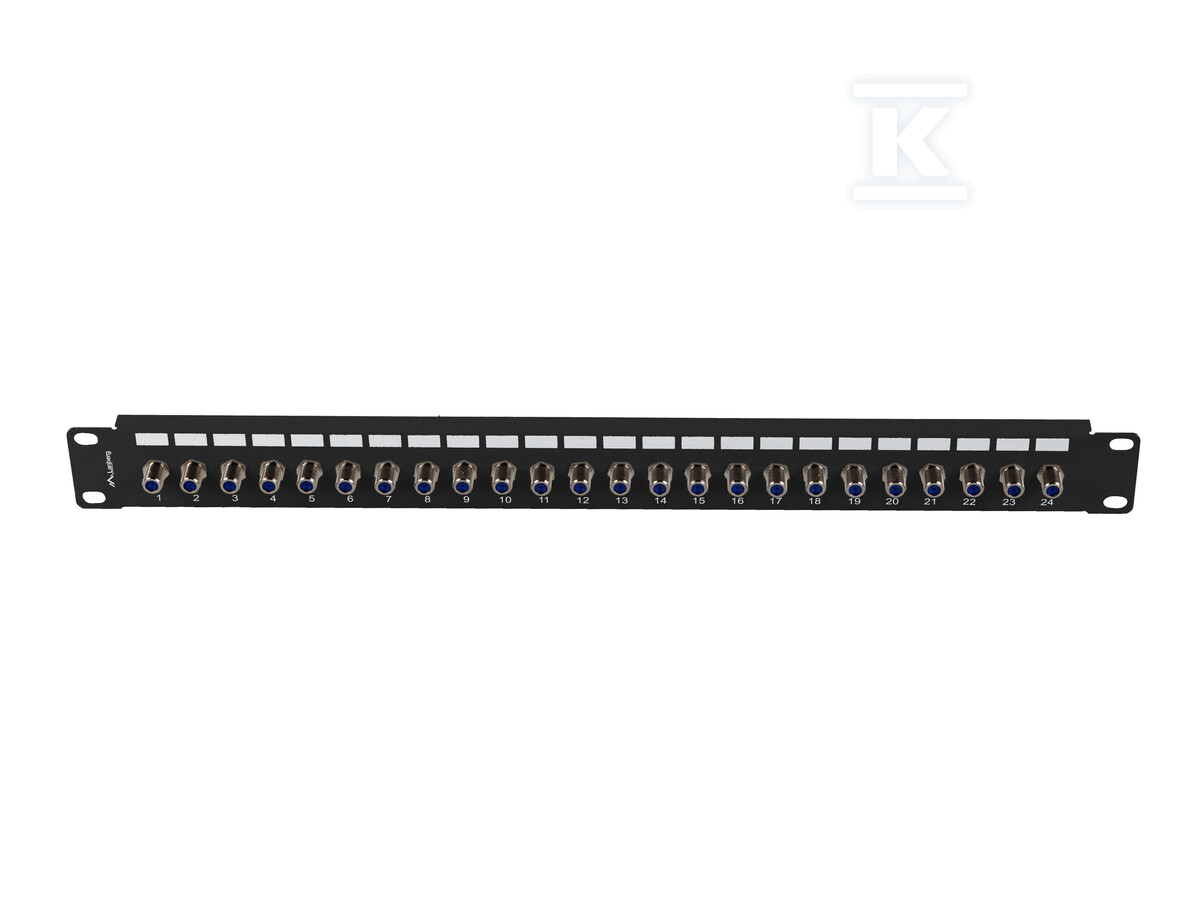

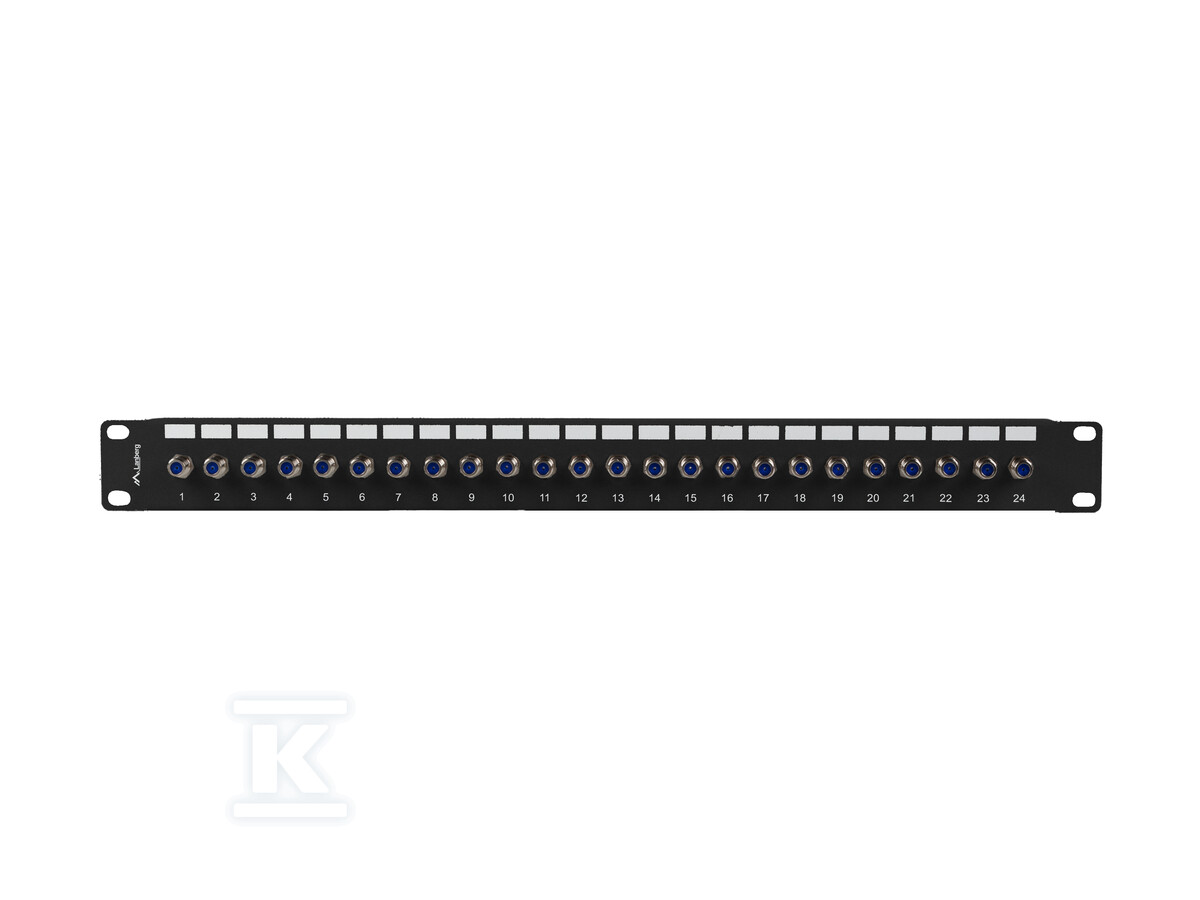

Patch panel 24 ports 1U 19" connecteur type F barillet noir PPRF-R624-B

Centrale de votre installation – patch panel Lanberg PPRF-R624-B

Ce patch panel 19 pouces est un élément clé de l'organisation du câblage réseau. Conçu pour être monté dans des armoires rack, il offre 24 ports connecteurs F, idéaux pour les connexions coaxiales. Sa construction solide et sa fabrication précise assurent des connexions stables et fiables, minimisant les pertes de signal. Le panneau est particulièrement utile lors de la construction ou de la modernisation de réseaux de télévision, de systèmes de surveillance ou de systèmes par satellite.

Construction et application

Le patch panel PPRF-R624-B est une solution pour les professionnels et les utilisateurs exigeants. Son boîtier métallique et ses connecteurs en laiton nickelés garantissent la durabilité et la résistance à la corrosion. Les connecteurs de type "F" (barillet) assurent une connexion sûre avec les câbles coaxiaux. Le panneau occupe une hauteur de 1U dans une armoire rack 19", ce qui permet une utilisation efficace de l'espace. La numérotation des ports facilite l'identification et la gestion des connexions, réduisant le temps de diagnostic des problèmes et améliorant la maintenance de l'installation.

• **Organisation des câbles 😗* Des connexions ordonnées dans une armoire rack sont essentielles au bon fonctionnement du réseau. Le panneau permet un acheminement esthétique et fonctionnel des câbles coaxiaux.
• **Changements de configuration rapides 😗* La facilité d'accès aux ports permet de modifier rapidement la configuration du réseau sans avoir à intervenir sur le câblage principal.
• **Stabilité du signal 😗* Le blindage minimise les interférences et assure une transmission de données stable, ce qui est essentiel pour la qualité du signal dans les systèmes de télévision et de surveillance.
• **Durabilité 😗* La fabrication avec des matériaux de haute qualité garantit une fiabilité durable même dans des conditions de travail difficiles (température de -40°C à 60°C).

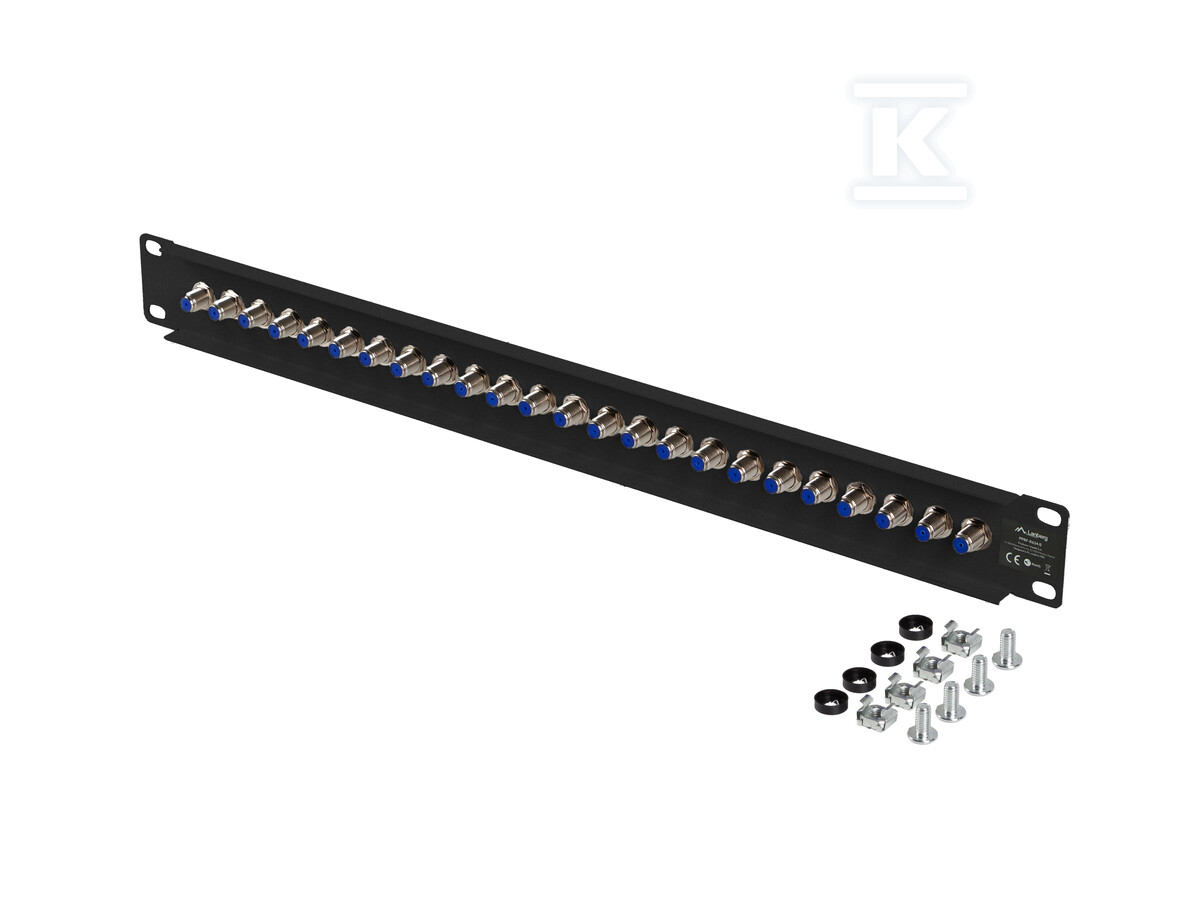

• **Installation facile 😗* Les vis M6 incluses facilitent l'installation du panneau dans une armoire rack 19" standard.

Spécifications techniques – ce qu'il faut savoir

Le panneau se caractérise par une impédance de 75 Ohm, ce qui est la norme pour les câbles coaxiaux. La fréquence de fonctionnement est de 1 à 3000 MHz, offrant une large gamme d'applications. La perte d'insertion est inférieure à 0,2 dB, ce qui minimise l'atténuation du signal. La couleur du boîtier est RAL 9004 (noir), ce qui assure une apparence esthétique dans la plupart des installations. Les dimensions du panneau sont : largeur 480,3 mm, hauteur 44,4 mm et profondeur 13 mm, et son poids est de seulement 0,39 kg – la facilité d'installation va de pair avec la solidité de la fabrication ! Les connecteurs ont une longueur de 27 mm, ce qui facilite la connexion de câbles de différentes épaisseurs d'isolation.
