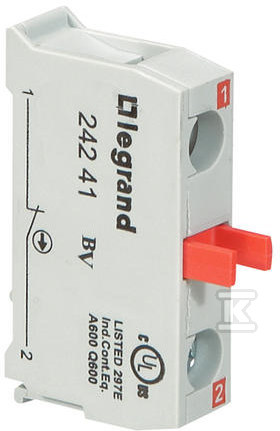

Corps pour têtes sans rétroéclairage 1R, pour boîte de dérivation, bornes à vis 024241

Corps de contact pour systèmes de boutons Osmoz

Le corps de contact 024241 est un élément professionnel d'appareillage électrotechnique de la marque Legrand, conçu pour la fabrication de boutons de commande dans les systèmes d'automatisation du bâtiment. L'appareil constitue une partie intégrante des ensembles de boutons sans rétroéclairage, assurant des connexions électriques fiables dans les circuits de commande.

Conception et paramètres techniques

Le corps est réalisé dans un boîtier compact de dimensions 25,5 × 39,75 × 43 mm, pesant seulement 0,13 kg. Cette conception permet un montage même dans l'espace restreint des boîtes d'encastrement. Le modèle prévoit un montage par le haut avec la possibilité d'une intégration complète avec les autres éléments de l'ensemble de boutons.

L'appareil est équipé d'un contact normalement fermé (NC), qui reste fermé au repos et s'ouvre lors de l'appui sur le bouton. L'absence de contacts normalement ouverts simplifie le câblage et élimine le risque de mauvais branchement dans les installations nécessitant uniquement une fonction d'arrêt.

Connexions électriques et sécurité

Le corps utilise une connexion par vis, qui assure un raccordement durable et sûr des conducteurs sans nécessiter d'outils spécialisés. Ce type de connexion est particulièrement apprécié des installateurs pour sa facilité de montage et la possibilité de déconnexions multiples sans perte de qualité de contact.

Le courant nominal de fonctionnement est de 3 A pour AC-15 sous une tension de 230 V, ce qui rend l'appareil adapté à la plupart des circuits de commande d'éclairage, de ventilation ou d'autres dispositifs à consommation de courant modérée. Ce paramètre de fonctionnement garantit une exploitation sécurisée dans les installations domestiques et de bureau standard.

Résistance environnementale et conformité

Le corps se caractérise par un haut degré de protection IP66, ce qui signifie une étanchéité totale à la poussière et une protection contre les jets d'eau puissants. Cette caractéristique permet à l'appareil de fonctionner aussi bien dans des pièces résidentielles sèches que dans des environnements industriels humides ou en extérieur.
