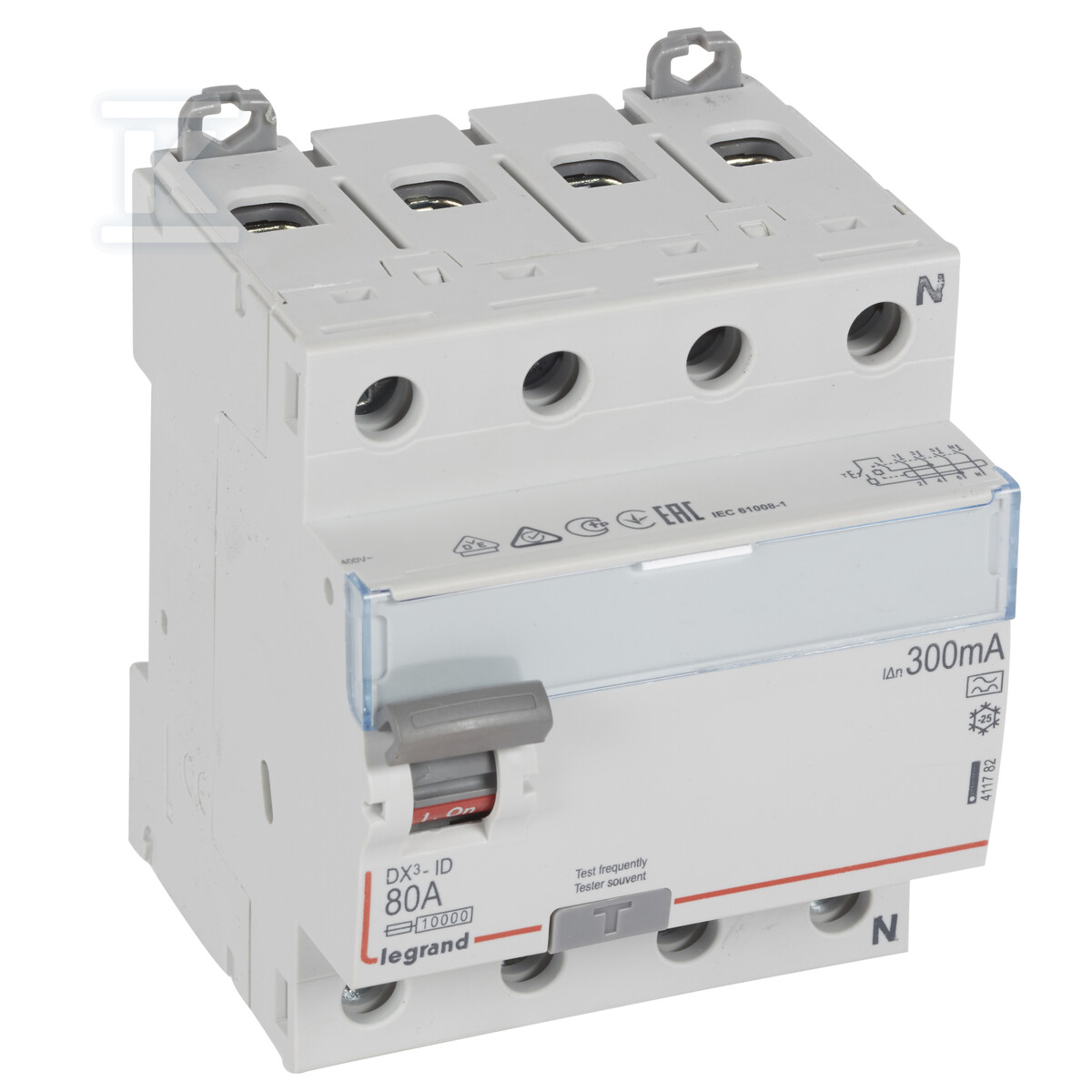

Disjoncteur différentiel P 304 4P 80 A 300 mA type A série DX3 411782

Les disjoncteurs différentiels de la série DX³ constituent un élément clé assurant la sécurité des installations électriques, protégeant les utilisateurs et les équipements contre les chocs électriques et les incendies. Ce modèle quadripolaire P 304, avec un courant nominal de 80 A et une sensibilité de 300 mA de type A, se révèle parfaitement adapté à la protection des circuits exigeant une efficacité élevée en matière de protection contre les contacts directs.

Application et fonctionnalité

Le disjoncteur différentiel, couramment appelé « différentielle » ou IDC, surveille la différence de courant dans le circuit. En cas de détection d’une fuite de courant vers la terre — ce qui peut indiquer une dégradation de l’isolation ou un contact direct avec un conducteur sous tension — une coupure immédiate du circuit est déclenchée. Ce modèle, grâce à sa caractéristique de type A, réagit efficacement à la fois aux courants alternatifs sinusoïdaux et aux courants pulsés continus, ce qui en fait une solution universelle pour un large éventail d’applications. Sa capacité de court-circuit de 10 kA garantit un fonctionnement fiable même en cas de surtensions importantes.

Conception et montage

Le disjoncteur a été conçu pour un montage sur rail DIN, facilitant et accélérant l’installation. Sa largeur compacte — seulement 4 modules — permet une utilisation optimale de l’espace dans le tableau électrique. Sa construction robuste, équipée d’un verrou mécanique, empêche toute déconnexion accidentelle. La section des conducteurs raccordables est de 50 mm² pour les câbles unipolaires et de 35 mm² pour les câbles multiconducteurs, assurant une compatibilité avec divers types de câblages utilisés dans les installations électriques. Le boîtier, avec un indice de protection IP20, protège contre le contact accidentel avec les doigts et contre l’intrusion de corps solides supérieurs à 12,5 mm.

Compatibilité et fonctionnalités supplémentaires

La série DX³ est compatible avec le Système de Répartition Optimale de l’Énergie HX³ jusqu’à 125 A, permettant une connexion sans fil à l’installation électrique. La possibilité d’extension avec des accessoires supplémentaires — tels que contacts auxiliaires et de signalisation, ou déclencheurs sous-tension et surtension — permet d’adapter les fonctionnalités du disjoncteur aux besoins spécifiques de l’installation. L’appareil fonctionne dans une plage de températures de -25 °C à 60 °C, garantissant un fonctionnement fiable même dans des conditions environnementales difficiles. La tension d’isolation nominale Ui est de 500 V, et la tension de choc nominale supportée Uimp est de 4 kV.
