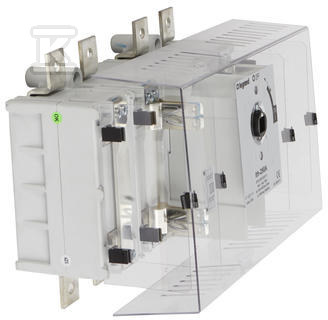

Disjoncteur isolant SPX-D 3P+N 250 A NH01 605111

Séparation sûre et fiable des circuits – Sectionneur isolant SPX-D

Le sectionneur isolant SPX-D 3P+N 250A est un dispositif conçu pour l’isolement sécurisé des circuits électriques, offrant une protection efficace des installations et des équipements. Il est destiné à être utilisé en combinaison avec des fusibles NH01 et constitue une solution idéale aussi bien pour les installations industrielles que commerciales. La conception de l’appareil permet de déconnecter le circuit sous charge, augmentant ainsi la sécurité lors des opérations de maintenance ou de réparation.

Conception et applications

Le sectionneur SPX-D se distingue par une construction robuste et une qualité de fabrication élevée. Son montage se réalise sur une plaque de montage, facilitant l’installation et assurant une stabilité optimale. L’appareil est compatible avec les armoires de répartition XL3 800 et XL3 4000, garantissant une intégration fluide dans les systèmes de répartition courants. Il est équipé d’un système de contacts à double interstice visible et d’un mécanisme de commutation à clignotement, assurant une déconnexion rapide et fiable du circuit. Il est conçu pour protéger contre les effets des courts-circuits et des surcharges.

• **Courant nominal de 250 A 😗* permet son utilisation dans des circuits à forte consommation d’énergie.
• **Quatre pôles (3P+N) 😗* assure une protection complète, y compris la déconnexion du conducteur neutre (bien que ce dernier ne soit pas protégé par fusible).
• **Compatibilité avec les fusibles NH01 😗* permet l’utilisation de cartouches standard largement disponibles sur le marché.
• **Possibilité de verrouillage de la manette d’actionnement 😗* renforce la sécurité en empêchant toute mise sous tension accidentelle pendant les travaux de maintenance (nécessite l’usage de cadenas – non fournis dans le lot).
• **Conformité à la norme IEC 60947-3 😗* confirme le respect des normes européennes de sécurité et de qualité.

Il est important de noter que les cartouches fusibles, les mécanismes de commande rotatifs et les contacts auxiliaires doivent être achetés séparément – le sectionneur est livré sans ces éléments. Cette approche offre une grande flexibilité pour adapter l’appareil aux besoins spécifiques de l’installation. Les dimensions de l’appareil sont les suivantes : largeur 329 mm, hauteur 246 mm et profondeur 214 mm – ces dimensions doivent être prises en compte lors de la planification de l’espace d’installation.
