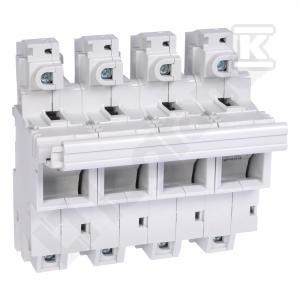

Support de fusible SP58 3P+N 021605

Support porte-fusible professionnel pour installations industrielles

Le support porte-fusible SP58 3P+N est une solution fiable pour l'isolation et la protection des circuits électriques dans les installations industrielles. Conçu spécifiquement pour les fusibles HRC cylindriques de dimensions 22x58 mm, il constitue un élément clé des systèmes de protection électrique.

Conception et paramètres de fonctionnement

L'appareil est fabriqué selon les normes de qualité les plus élevées, garantissant une tension nominale de service de 400V et un indice de protection IP20. La conception comprend 3 pôles de phase plus un pôle neutre coupé simultanément, ce qui garantit une séparation complète du circuit en cas de maintenance ou de panne.

Le montage s'effectue sur rail DIN standard, ce qui simplifie considérablement l'installation dans les armoires électriques. Le support occupe 8 modules dans l'armoire et présente une profondeur de 44mm, permettant une gestion compacte de l'espace d'installation.

Conformité et sécurité

Le produit répond aux exigences des normes NF C 63-210/60-200-2 et NF EN/IEC 60269-2, ce qui confirme sa conformité aux normes de sécurité européennes. Il est équipé d'une protection contre l'accès accidentel aux parties sous tension et d'une possibilité de verrouillage mécanique (dans certaines variantes).

Le système de connexion des câbles permet le raccordement d'un seul conducteur avec une section allant jusqu'à 50mm² ou de deux conducteurs de 25mm² chacun, offrant ainsi une flexibilité dans différentes configurations d'installation.

Application et exploitation

La coupure simultanée du conducteur neutre élimine le risque d'apparition d'une tension parasite sur les récepteurs déconnectés. Le corps de l'appareil est de couleur RAL 7035 (gris clair), ce qui facilite l'identification dans les armoires multi-modules. L'absence de signalisation optique de défaut est compensée par une conception simple qui minimise les risques de défaillance de l'appareil lui-même.
