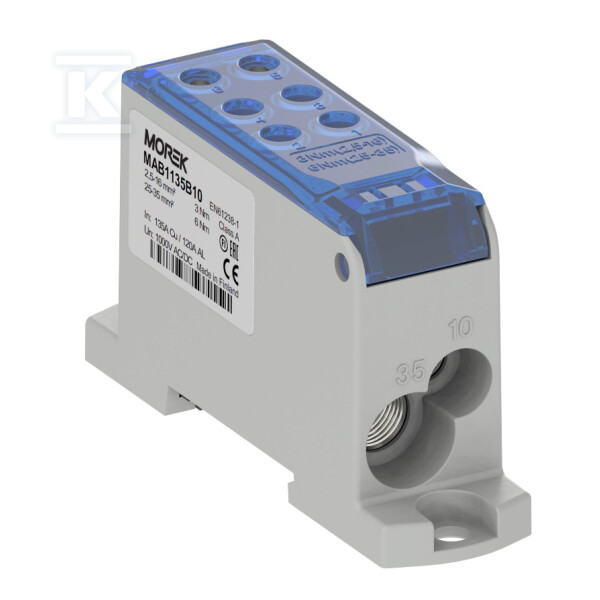

Bloc de distribution OJL135A bleu entr. Al/Cu 1x10/1x35 sort. Cu 2x10/4x16mm² 1000V AC/DC MAB1135B10

Bloc de répartition unipolaire pour installations électriques exigeantes

Le bloc de distribution OJL135A de couleur bleue est une solution professionnelle pour la répartition sécurisée de câbles de forte section vers plusieurs connexions plus petites. Conçu pour les installateurs travaillant sur des circuits à hautes performances - courant nominal de 135A et tension jusqu'à 1000V AC/DC. Sa conception compacte de 24,3 × 90 × 49 mm permet un montage même dans l'espace restreint des armoires électriques.

Connexions universelles pour câbles Al/Cu et Cu

L'appareil offre une configuration de connexion flexible grâce à 8 bornes de raccordement : deux entrées pour câbles aluminium-cuivre (Al/Cu) de sections 2,5-35mm² et 2,5-10mm², et six sorties pour câbles en cuivre (Cu) - quatre bornes pour câbles 2,5-16mm² et deux pour câbles 2,5-10mm². Toutes les connexions sont réalisées par technique de vissage, ce qui garantit un contact durable et sûr, résistant aux vibrations et aux variations de température.

Exploitation sécurisée dans des conditions difficiles

Le bloc est équipé d'un capot isolant de protection contre les contacts, augmentant considérablement le niveau de sécurité de l'installation en protégeant contre tout contact accidentel avec des éléments sous tension. Le corps fabriqué en polycarbonate de haute qualité garantit une résistance mécanique et chimique, tandis que les bornes en aluminium étamé assurent une excellente résistance aux conditions atmosphériques et une longue durée de vie des connexions.

Montage flexible pour diverses applications

La conception permet deux modes de montage - sur un rail DIN standard ou à l'aide de vis sur une surface plane. Les vis sont serrées à l'aide d'une clé Allen (le couple de serrage pour les sections 25-35mm² est de 6 Nm), ce qui assure un contrôle précis de la force de pression et une qualité optimale de la connexion électrique.
