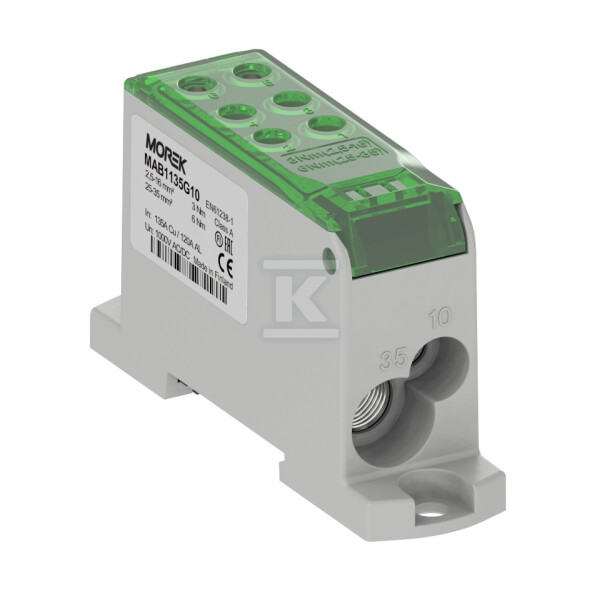

Bloc de distribution OJL135A vert entrées Al/Cu 1x10/1x35 sorties Cu 2x10/4x16mm² 1000V AC/DC MAB1135G10

Solution universelle pour la répartition de puissance dans les installations électriques

Le bloc de distribution OJL135A de couleur verte est un dispositif professionnel conçu pour répartir de manière efficace et sécurisée des conducteurs de grande section en plusieurs dérivations plus petites. Conçu pour fonctionner dans les conditions exigeantes des installations électriques, il offre des connexions fiables tout en respectant les normes de sécurité les plus élevées.

Conception et compatibilité des matériaux

L'appareil est fabriqué à partir de matériaux de haute qualité, garantissant un fonctionnement durable et sans panne. Les bornes sont fabriquées en aluminium étamé, ce qui assure une excellente résistance aux conditions atmosphériques et à la corrosion. La conception prend en charge les conducteurs en aluminium ou en cuivre, éliminant les problèmes galvaniques lors du contact direct de métaux différents.

Le bloc permet de connecter un conducteur principal d'une section de 10 à 35 mm² ainsi qu'un conducteur auxiliaire supplémentaire de 2,5 à 10 mm². En sortie, il répartit la puissance sur deux conducteurs d'une section allant jusqu'à 10 mm² et quatre conducteurs d'une section allant jusqu'à 16 mm², tous en cuivre pour assurer une conductivité optimale.

Paramètres électriques et domaine d'application

Le modèle OJL135A fonctionne à une tension nominale allant jusqu'à 1000V AC/DC, ce qui en fait une solution idéale tant pour les installations basse tension que moyenne tension. Le courant nominal est de 135A, ce qui permet de gérer la plupart des charges typiques dans les installations industrielles, commerciales et résidentielles.

L'appareil répond aux exigences de la classe A ainsi qu'aux normes EN 61238-1 et EN 60947-7-1, garantissant le plus haut niveau de sécurité d'utilisation. La conception unipolaire simplifie l'installation et la maintenance du système de répartition d'énergie.

Montage et flexibilité d'installation

Le bloc peut être facilement monté sur un rail DIN standard ou sur une surface plane à l'aide de vis, ce qui assure une flexibilité maximale lors de la conception de l'installation. Les vis sont serrées à l'aide d'une clé Allen, ce qui permet de contrôler précisément la force de serrage et d'éviter d'endommager les conducteurs lors du montage.

La conception ne possède pas de couvercle de scellage, ce qui peut être avantageux dans les applications nécessitant un accès fréquent aux connexions ou là où le scellage n'est pas requis par les réglementations locales.

Applications pratiques

Le bloc de distribution OJL135A fait partie de la série OJL disponible en 10 versions standard avec des sections de connexion allant de 6 mm² à 240 mm². Grâce à l'universalité des matériaux (Al/Cu), ce produit constitue un élément fiable pour toute installation électrique moderne.
