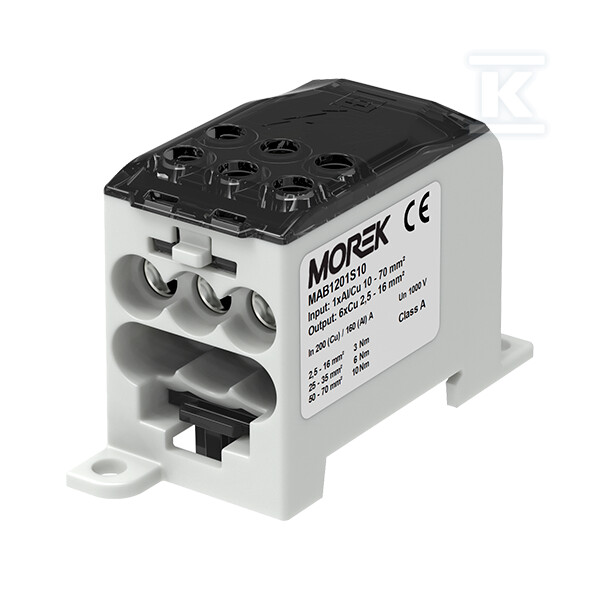

Bloc de distribution OJL200A gris entr. 1xAl/Cu70 sort. 6xCu 16mm² 1000VAC/DC MAB1201S10

Polyvalence d'utilisation et compatibilité des matériaux

L'appareil prend en charge les conducteurs en cuivre et en aluminium. Une entrée accepte les conducteurs Al/Cu d'une section allant de 10 à 70 mm². Six sorties indépendantes pour les conducteurs Cu d'une section de 2,5 à 16 mm² permettent d'alimenter plusieurs circuits de consommation à partir d'un seul point.

Paramètres de fonctionnement et sécurité opérationnelle

Le bloc fonctionne à une tension nominale jusqu'à 1000V AC/DC. Le courant nominal est de 200A pour les conducteurs Cu et de 160A pour les conducteurs Al.

L'indice de protection IP20 protège contre le contact avec les doigts et l'accès à des corps solides supérieurs à 12mm. L'appareil conserve sa pleine fonctionnalité dans une large plage de températures de -25°C à +80°C.

Conception et matériaux de fabrication

Le boîtier est fabriqué en polyamide PA66. Les bornes sont fabriquées en aluminium étamé.

Les dimensions compactes (largeur : 32,4 mm, hauteur : 46 mm, profondeur : 75,8 mm) ainsi que le poids réduit (84g) facilitent le montage dans l'espace limité des armoires électriques.

Montage et configuration d'installation

Le bloc peut être facilement monté sur un rail DIN TH35 standard ou sur une surface plane à l'aide de vis. Les vis sont serrées à l'aide d'une clé Allen, ce qui garantit un couple de serrage précis adapté à la section des conducteurs connectés :

• 3 Nm pour les conducteurs de section 2,5 - 16mm²
• 6 Nm pour les conducteurs de section 25 -35mm²
• 10 Nm pour les conducteurs de section 50 -70mm²

Conformité normative et certification

L'appareil répond aux exigences des normes européennes EN 61238-1:2003 et EN 60947-7-1:2011. Il est spécialement adapté aux installations photovoltaïques PV (DC).

Fabriqué en Finlande par la société MOREK.
