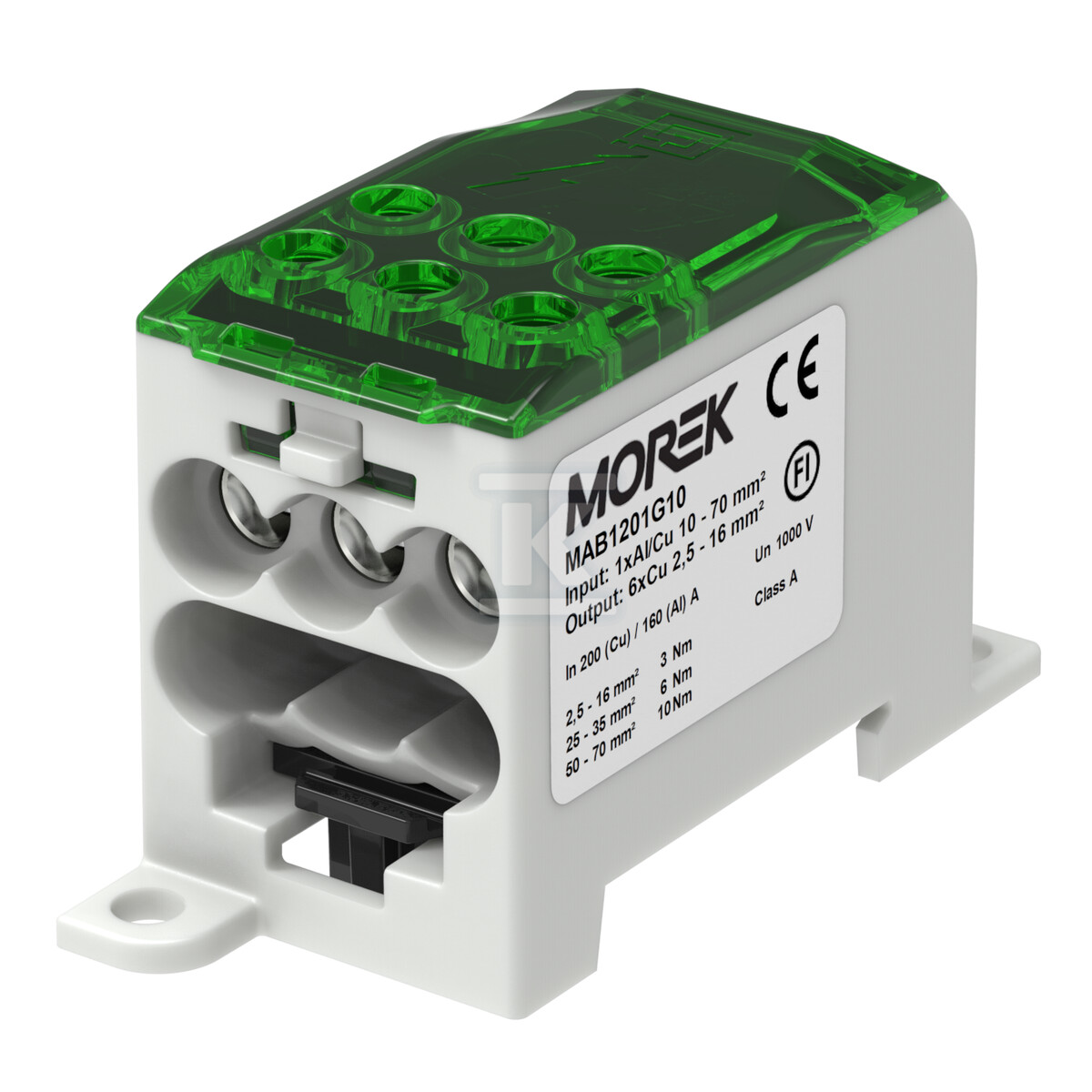

Bloc de distribution OJL200A vert entr. 1xAl/Cu70 sort. 6xCu 16mm² 1000VAC/DC MAB1201G10

Bloc de distribution OJL200A

Le bloc de distribution OJL200A est un dispositif avancé pour la répartition sécurisée de l'énergie électrique dans les installations industrielles et commerciales. Conçu pour fonctionner à une tension nominale de 1000V AC/DC et un courant de 200A, il constitue un centre de distribution de puissance fiable pour les circuits à hautes exigences énergétiques.

Polyvalence des connexions et flexibilité d'installation

La conception du bloc permet le raccordement d'un seul conducteur d'entrée Al/Cu d'une section de 10 à 70 mm², ce qui permet une adaptation flexible à différents types de lignes d'alimentation principales - qu'elles soient en aluminium ou en cuivre. Simultanément, il offre six sorties indépendantes pour des conducteurs Cu d'une section de 2,5 à 16 mm², idéales pour alimenter de multiples circuits de consommation.

Cette configuration rend le bloc parfaitement adapté aux tableaux électriques principaux et auxiliaires ainsi qu'aux armoires de commande. La possibilité de montage sur rail DIN standard TH35 ou à l'aide de vis sur plaque de montage assure une intégration facile dans toute configuration d'installation.

Construction robuste et matériaux de haute qualité

Le corps du bloc est fabriqué en polyamide PA66, qui se caractérise par une excellente résistance mécanique et thermique dans une plage de températures allant de -25°C à +80°C. Les bornes sont fabriquées en aluminium étamé, ce qui garantit une résistance durable à la corrosion et des connexions électriques stables, même dans des conditions environnementales difficiles.

Les dimensions compactes (largeur : 32,4 mm, hauteur : 46 mm, profondeur : 75,8 mm) permettent une utilisation économe de l'espace dans le tableau électrique tout en conservant une fonctionnalité complète. L'indice de protection IP20 assure une exploitation sécurisée dans des environnements intérieurs.

Paramètres de fonctionnement et sécurité d'utilisation

Le bloc OJL200A répond aux exigences de la classe A ainsi qu'aux normes EN 61238-1 et EN 60947-7-1, ce qui garantit le plus haut niveau de sécurité électrique. Le couple de serrage est respectivement de 3 Nm pour les conducteurs de 2,5-16mm², 6 Nm pour les conducteurs de 25-35mm² et 10 Nm pour les conducteurs de 50-70mm².

L'appareil dispose d'une protection isolante contre les contacts directs et est spécialement adapté aux installations photovoltaïques DC. Le produit provient de Finlande et bénéficie de la garantie standard du fabricant MOREK, ce qui confirme sa haute qualité de fabrication et sa fiabilité pour une exploitation à long terme.
