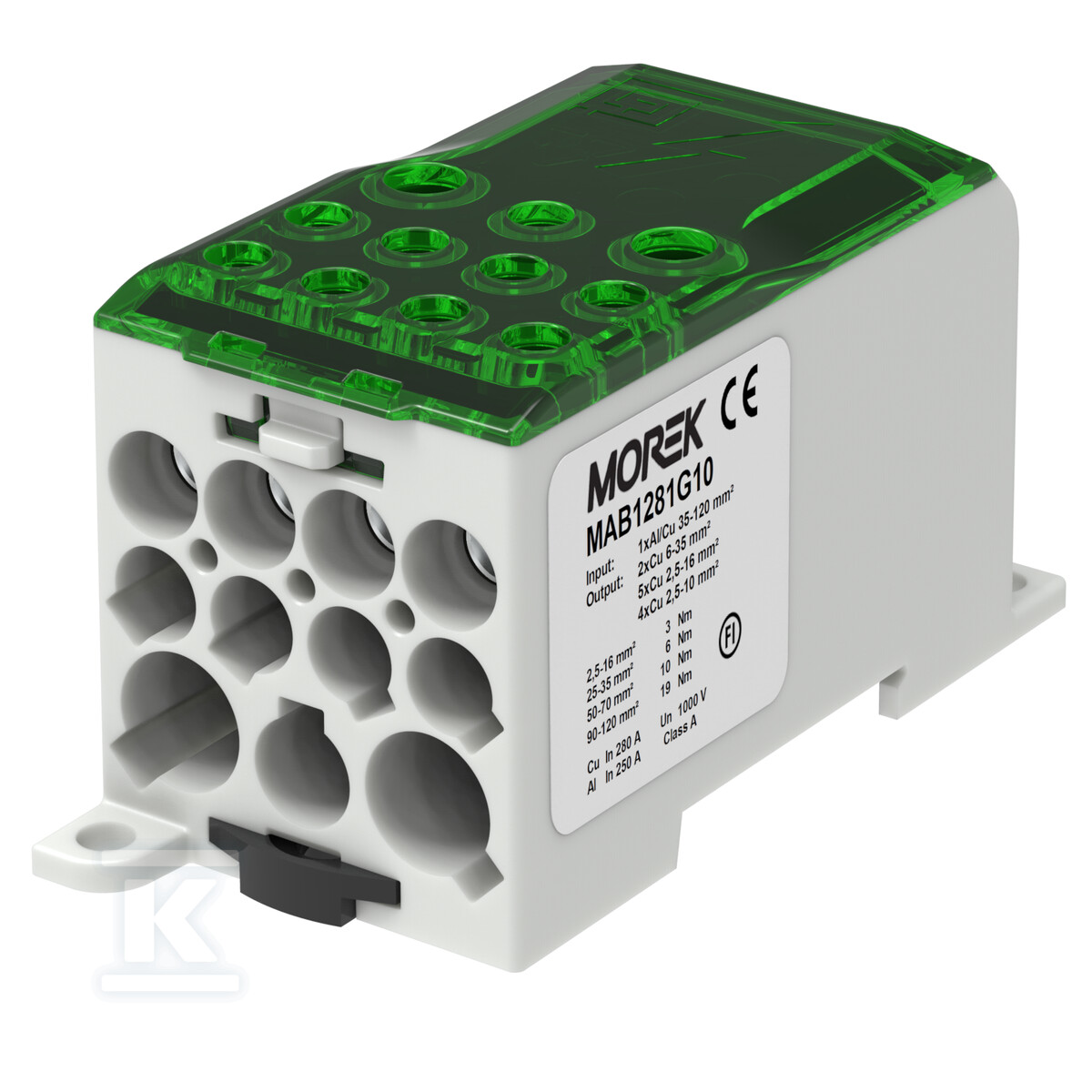

Bloc de distribution OJL280A vert entr. 1xAl/Cu120, sort. 2x35/5x16/ 4x10mm² 1000VAC/DC MAB1281G10

Solution universelle pour la répartition de puissance dans les installations électriques

Le bloc de distribution OJL280A est un dispositif professionnel conçu pour la répartition sécurisée de conducteurs de grande section vers plusieurs branches plus petites de l'installation. Conçu pour les applications industrielles et commerciales exigeantes, il offre des connexions fiables pour des charges allant jusqu'à 280A sous une tension de 1000V AC/DC.

Conception et matériaux garantissant la durabilité

Le corps du bloc est fabriqué en aluminium étamé, ce qui garantit une excellente résistance aux conditions atmosphériques et à la corrosion. Les capots isolants sont fabriqués en polyamide PA66, assurant une haute résistance mécanique et thermique. Les bornes en aluminium soumises à un processus d'étamage éliminent le problème galvanique lors des connexions Al-Cu, ce qui se traduit par une stabilité durable des connexions.

La température maximale de fonctionnement est de 80°C, et l'indice de protection IP20 protège contre le contact accidentel avec des parties sous tension. Les dimensions compactes (44,4 × 97 × 51 mm) permettent une utilisation optimale de l'espace dans les armoires de distribution.

Caractéristiques électriques et sécurité

Le modèle OJL280A prend en charge une entrée pour des conducteurs Al/Cu d'une section de 35 à 120 mm², assurant une polyvalence d'utilisation tant pour les installations en aluminium qu'en cuivre. La répartition est réalisée par 12 points de connexion :

• 2 sorties pour des conducteurs de 6-35 mm²
• 5 sorties pour des conducteurs de 2,5-16 mm²
• 4 sorties pour des conducteurs de 2,5-10 mm²

L'appareil répond aux exigences des normes EN 61238-1:2003 et EN 60947-7-1:2009, possédant une certification de classe A confirmant le plus haut niveau de sécurité électrique.

Montage flexible et applications polyvalentes

Le bloc peut être monté sur un rail DIN standard ou à l'aide de vis sur une surface plane, offrant ainsi une flexibilité d'installation dans différents types de tableaux électriques. Les vis sont serrées à l'aide d'une clé Allen, assurant des connexions mécaniques sûres.

Les versions avec la désignation AF permettent le raccordement de barres collectrices flexibles MOFLEX de dimensions 10×25 mm, ce qui permet de créer des systèmes de répartition de puissance complexes dans les applications industrielles.

Le bloc est destiné à une installation intérieure dans des armoires de distribution et des tableaux électriques.
