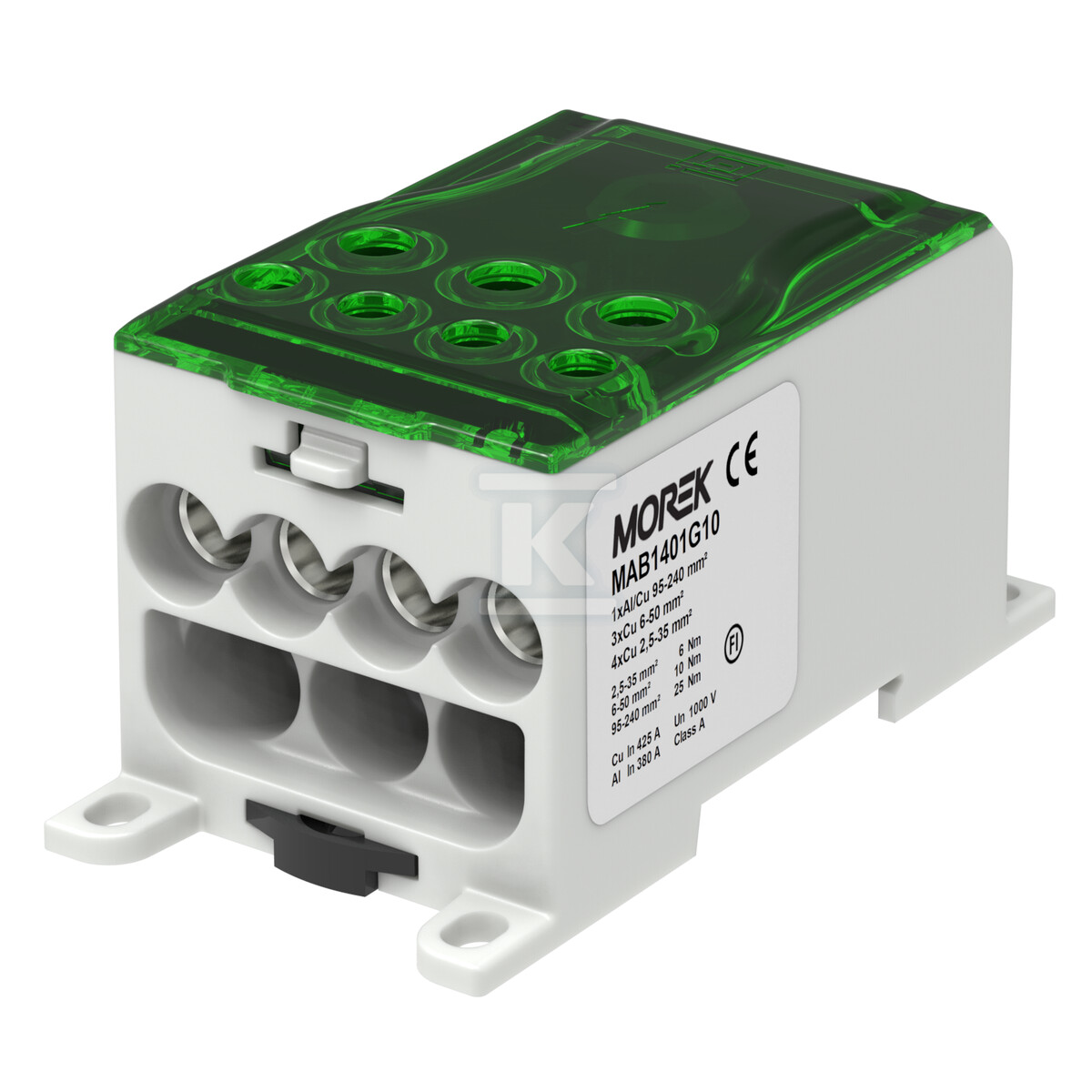

Bloc de distribution OJL400A vert entr. 1xAl/Cu240 sort. 4x35/3x50mm² 1000VAC/DC MAB1401G10

Bloc de distribution OJL400A pour la répartition de câbles de grande section

Le bloc de distribution OJL400A est un dispositif conçu pour la répartition sûre et efficace de câbles de grande section en plusieurs câbles de sections plus petites. Il est conçu pour les applications industrielles et commerciales exigeantes.

Polyvalence et compatibilité des matériaux

L'appareil prend en charge les câbles en cuivre et en aluminium (désignation Al/Cu), ce qui en fait une solution universelle pour diverses installations électriques. La conception permet le raccordement d'un câble principal d'une section allant jusqu'à 240 mm² et une répartition en quatre sorties de 35 mm² ou trois sorties de 50 mm². Cette flexibilité permet un ajustement précis aux besoins spécifiques de chaque installation.

Paramètres électriques élevés et sécurité

Le bloc fonctionne à une tension nominale allant jusqu'à 1000 V AC/DC, ce qui permet son utilisation dans des installations basse et moyenne tension. Le courant nominal est de 425 A pour les câbles en cuivre et de 380 A pour les câbles en aluminium, assurant une performance adéquate pour la plupart des applications industrielles.

L'appareil répond aux exigences de la classe A ainsi qu'aux normes EN 61238-1 et EN 60947-7-1, garantissant le plus haut niveau de sécurité d'utilisation. L'indice de protection IP20 protège contre le contact accidentel avec des parties sous tension.

Conception et matériaux de haute qualité

Le corps du bloc est fabriqué en aluminium étamé, ce qui assure une excellente résistance aux conditions atmosphériques et une longue durée de vie, même dans des conditions d'exploitation difficiles. Les éléments isolants sont fabriqués en polyamide PA66, un matériau caractérisé par une température de fonctionnement élevée allant jusqu'à 80°C et d'excellentes propriétés diélectriques.

Les bornes ont été conçues pour assurer une connexion sûre sans risque de desserrage pendant l'exploitation. Les vis sont serrées à l'aide d'une clé Allen, ce qui permet un réglage précis de la force de serrage.

Montage et configuration flexibles

Le bloc peut être monté sur un rail DIN standard ou par vis sur une surface plane, offrant une flexibilité d'installation totale. Les modèles avec la désignation AF sont spécialement adaptés pour le raccordement de barres collectrices flexibles MOFLEX de dimensions 10×25 mm ou de plusieurs barres 1×25 mm.

La couleur du boîtier est vert, ce qui facilite l'identification dans les installations multi-blocs. La conception ne prévoit pas de couvercle de scellage, ce qui simplifie l'accès pour la maintenance.
