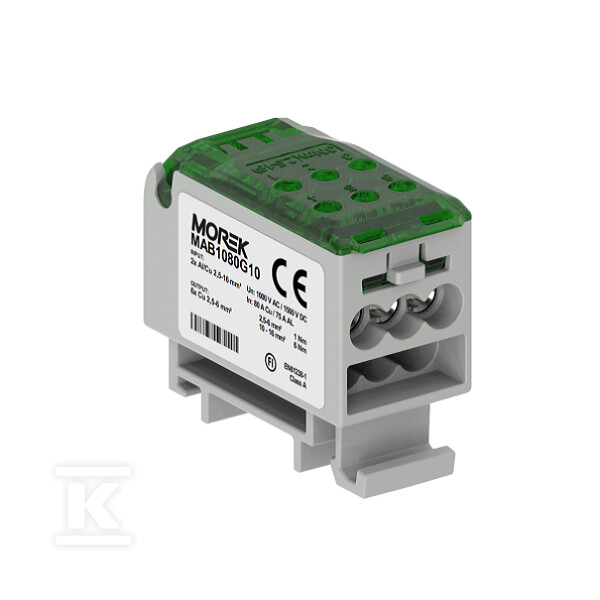

Bloc de distribution OJL80A vert AL/CU entrée : 2x 2.5‑16mm sortie : 6x 2.5‑6mm, 1000VAC/1500VDC MAB1080G10

Solution universelle pour la répartition de l'énergie dans les installations électriques

Le bloc de distribution OJL80A de couleur verte est un dispositif professionnel conçu pour la répartition sûre et efficace de conducteurs de grande section vers plusieurs circuits plus petits. Grâce à sa compatibilité avec les conducteurs en aluminium et en cuivre ainsi qu'à ses paramètres techniques élevés, l'appareil trouve son application dans les armoires de distribution, les tableaux électriques et les systèmes photovoltaïques.

Conception et matériaux

Les bornes des blocs OJL sont fabriquées en aluminium étamé, ce qui assure une excellente résistance aux conditions atmosphériques et une longue durée de vie, même dans des conditions d'exploitation difficiles. Le corps est fabriqué en polycarbonate de couleur verte, ce qui facilite l'identification dans les tableaux électriques et est particulièrement recommandé pour une utilisation comme fil de protection (PE).

La conception monopolaire offre 8 connexions - 2 entrées pour les conducteurs Al/Cu de section 2.5-16 mm² et 6 sorties pour les conducteurs Cu de section 2.5-6 mm². Les connexions à vis sont serrées à l'aide d'une clé Allen n° 2, et le couple de serrage est respectivement de 1 Nm pour les conducteurs de 2.5-6 mm² et de 6 Nm pour les conducteurs de 2.5-16 mm².

Paramètres de fonctionnement et sécurité

L'appareil fonctionne à une tension nominale allant jusqu'à 1000V AC/DC, et jusqu'à 1500V DC en courant continu, ce qui en fait une solution idéale tant pour les réseaux AC standards que pour les systèmes photovoltaïques avancés. Le courant nominal est de 80A, permettant de gérer des circuits de puissance importante tout en maintenant une sécurité totale des connexions.

La température maximale de fonctionnement est de +80°C, et l'indice de protection IP20 garantit un fonctionnement sûr en conditions intérieures. Le capot isolant intégré contre les contacts directs protège efficacement contre tout contact accidentel avec des éléments sous tension, augmentant considérablement le niveau de sécurité lors de la manipulation.

Montage et compatibilité

Les blocs OJL se caractérisent par la flexibilité de leur montage - ils peuvent être installés sur un rail DIN standard ou directement sur une surface plane à l'aide de vis. Les dimensions compactes (hauteur : 40.6 mm, largeur : 23.6 mm, profondeur : 52 mm) permettent une utilisation optimale de l'espace dans les armoires de commande et les tableaux électriques.

Le poids net de l'appareil est de seulement 0.038 kg, ce qui facilite le montage et ne surcharge pas la structure de l'armoire de distribution.

Conformité et certifications

Le produit répond aux exigences des normes de sécurité les plus élevées - il possède la classe A et est certifié selon les normes :

• EN IEC 61238-1-1:2019
• EN 60947-7-1:2009

Ces certifications garantissent le plus haut niveau de sécurité ainsi qu'une pleine conformité avec les exigences européennes pour les dispositifs de distribution utilisés dans les installations électriques basse tension.
