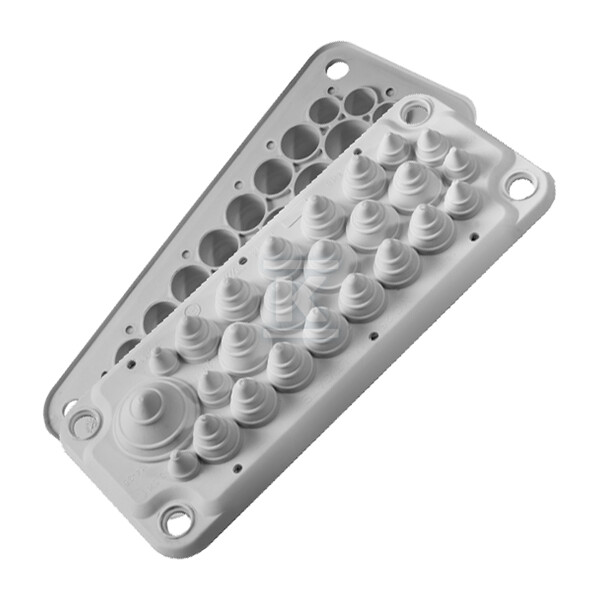

Passage de câbles multi-trous LMC25 IP54 RAL 7035 couleur grise (avec kit de broches) MBA3F25L11

Traverse de câbles multi-trous pour installations exigeantes

La traverse de câbles multi-trous LMC25 IP54 est une solution professionnelle pour le passage et l'étanchéité de 25 conducteurs simultanément, assurant une protection élevée contre les facteurs environnementaux dans les installations industrielles et commerciales.

Conception et matériaux

Le cœur de la traverse de câbles est une membrane en caoutchouc flexible, qui permet un passage rapide et intuitif des câbles en pratiquant une petite ouverture dans la membrane. La conception repose sur un cadre en polypropylène renforcé de fibres de verre (PP-GF), ce qui garantit une excellente durabilité mécanique et une résistance aux déformations.

Le matériau de la membrane est un élastomère thermoplastique (TPE) sans halogène ni silicone, caractérisé par une flexibilité naturelle conservée sur une large plage de températures allant de -40°C à +100°C. Une telle conception élimine les problèmes liés au vieillissement du matériau ou à la perte de flexibilité à basse température.

Protection IP54 et résistance environnementale

L'indice de protection IP54 assure une barrière efficace contre la poussière et les jets d'eau, ce qui est crucial pour une exploitation à long terme dans des conditions industrielles. La protection fonctionne efficacement même avec des câbles pliés, éliminant le risque d'infiltration d'humidité par les interstices créés lors du montage.

La surface reste à l'état brut, sans revêtements supplémentaires, ce qui préserve les propriétés naturelles du matériau et évite les problèmes d'adhérence ou de dégradation du revêtement au cours de l'exploitation.

Système de fixation et compatibilité

La traverse de câbles est équipée de trous de montage de 9,5 mm de diamètre, permettant une fixation sûre à l'aide de vis standard. La conception est compatible avec les découpes standard FL21, ce qui simplifie le processus d'installation et élimine le besoin de modifications supplémentaires des boîtiers.

Les dimensions de l'appareil (222 × 92 × 30 mm) ont été choisies pour assurer un rapport optimal entre la capacité et l'espace occupé, permettant l'installation même dans des applications encombrées.

Applications industrielles et polyvalence

Le système est efficace aussi bien dans les installations électriques que pneumatiques, offrant une polyvalence d'utilisation sans nécessiter le choix de différents types de traverses de câbles. La membrane flexible permet de gérer différents diamètres de câbles, et les 25 orifices de passage permettent de faire passer un grand nombre de conducteurs par une seule découpe.

La conception de type "simple" sans nervures simplifie le processus de montage et minimise les zones de potentiel accumulation de contaminants, ce qui se traduit par un entretien plus facile de la propreté de l'installation.

Paramètres de fonctionnement et certification

La traverse de câbles répond aux exigences de l'indice de protection IP54 selon les normes NEMA 3, ce qui confirme son efficacité dans des conditions extérieures. La couleur RAL 7035 (gris) assure une apparence esthétique et s'intègre bien avec la plupart des types de boîtiers et d'armoires électriques.

La plage de températures de fonctionnement de -40°C à +100°C permet une utilisation dans des conditions atmosphériques extrêmes, des halls de production glacés aux environnements industriels chauds, tout en conservant une fonctionnalité complète tout au long de l'année d'exploitation.
