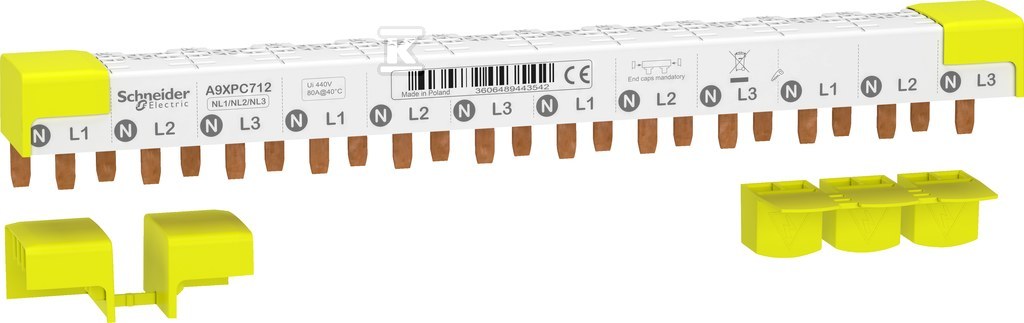

Csatlakozós sín D9XFH3N12 A9XPC712

Acti9 résteng sínusz a háromfázisú instalációkhoz

A D9XFH3N12 összekötő sín egy professzionális eleme az Acti9 elosztórendszernek, amelyet háromfázisú, semleges vezetékkel ellátott elektromos installációkhoz terveztek. A termék biztonságos és hatékony kapcsolatot biztosít akár 4 moduláris eszköz számára 3P+N konfigurációban, 80A névleges áramfelvételt kínál 400V maximális üzemi feszültség mellett.

Elektromos paraméterek és biztonság

Az eszköz 400V AC névleges feszültségen működik, és 440V AC szigetelési értéket biztosít, ami a biztonságos működést garantálja szabványos ipari és kereskedelmi installációkban. A 4kV névleges csúcsfeszültségvédelem megvédi az installációt a feszültségnövekedésektől, az IP20 (védelmező fedelekkel) védelemfoka pedig a biztonságos használatot biztosítja elosztókapcsolódokban.

A sín megfelel az IEC 61439-1 és a CEI 60439-1 szabványok követelményeinek, tűzállósága az IEC 60695-2-1 szabvány szerinti tesztekkel igazolt – 960°C hőmérsékletet bír 30 másodpercig. A környezeti szennyezettségi szintet 3-as fokozatban határozták meg, ami a legtöbb ipari körülmény mellett lehetővé teszi a használatot.

Felépítés és kompatibilitás

A 276mm hosszúságú sín 12 modul szélességét foglalja ki (modulok 18mm szélesek), a fázisok közötti távolság 18mm, a fázis és a semleges vezeték közötti távolság pedig mindössze 9mm. Fehér színben (RAL 9003) készült, és az igények szerint szabás롭게 rövidíthető, így tökéletesen illeszkedik az adott elosztókapcsolóhoz.

A "pin/sztyft" típusú kialakítás lehetővé teszi a gyors, felülről történő szerelést a moduláris eszközök tunnél csatlakozóihoz. A termék teljesen szigetelt, védővégekkel és fogazati burkolókkal ellátott, amelyek teljes körű védelmet biztosítanak a csatlakozásoknak.

Alkalmazás és gyakorlati előnyök

A megoldás ideális lakó-, kereskedelmi és ipari elosztókapcsolókban, ahol a háromfázisú energia egyenletes elosztására van szükség számos áramkör felé. A sín lehetővé teszi a különböző típusú Schneider Electric moduláris eszközök táplálását az Acti9 (iC40), Acti9 (iDPN), Multi9 (N40) és a Vigi variánsok sorozatból.

A fő előnyök közé tartozik a gyors szerelés lehetősége minden egyes eszköz egyéni bekötése nélkül, a fázis terhelésének szimmetriájának megőrzése, valamint az installáció könnyű bővíthetősége a további moduláris eszközök hozzáadásával a résteng rendszerben.
